Ч12010, Ч1 2010

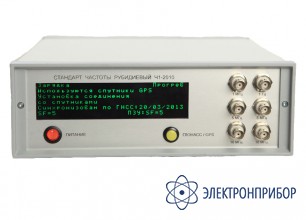

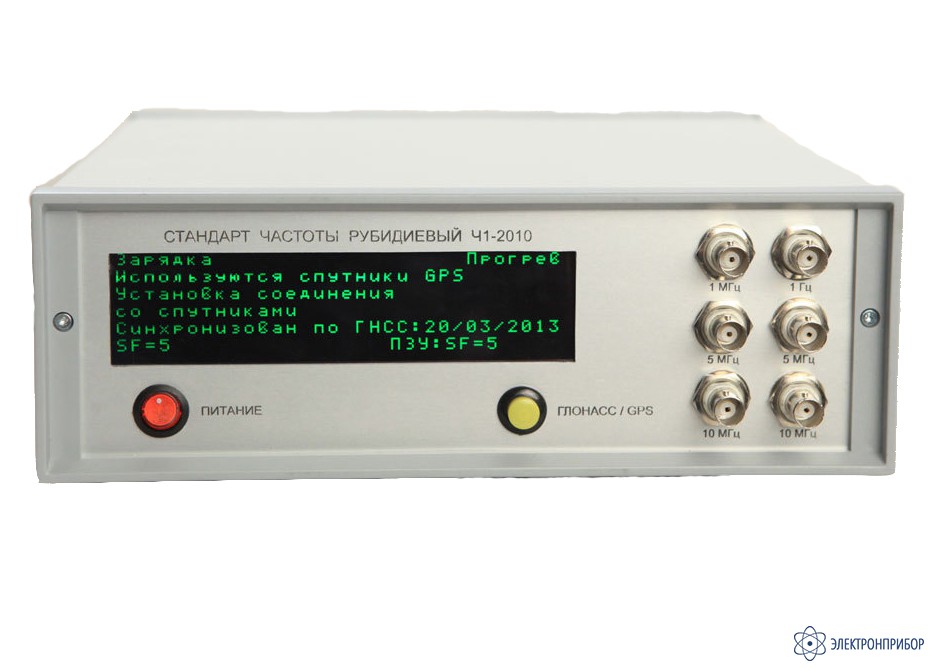

Ч1-2010 — стандарт частоты рубидиевый

Код товара: 34805
    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      51871-12 до 03.11.2027

    Сертификаты

    Назначение стандарта частоты рубидиевого Ч1-2010:

    Стандарт частоты рубидиевый Ч1-2010 предназначен для использования в качестве источника опорного сигнала высокой стабильности. Может быть применён в аппаратуре измерения частоты и времени.

    При заказе определяется количество выходов для каждого номинала частоты. Может меняться для 10 МГц и 5 МГц от 0 до 8 шт, для 1 МГц и 1 Гц от 0 до 1 шт.

    Особенности стандарта частоты рубидиевого Ч1-2010:

    • Малые габариты: 260х260х90 мм;
    • Небольшой вес: 6 кг с аккумулятором;
    • Низкая потребляемая мощность: 24 Вт в установившемся режиме;
    • Малое время выхода в рабочий режим: 1 ч до стабильности 1х10-10, 24 ч до стабильности 5х10-12;
    • Широкий температурный диапазон: от -5°С до +40°С;
    • Частота выходного сигнала 10 МГц, 5 МГц и 1 МГц;
    • Подстройка по сигналу GPS;
    • Высокие метрологические характеристики в рабочих условиях эксплуатации;
    • Универсальное питание: от сети переменного тока 220 В, 50 Гц; от сети постоянного тока 12В; от встроенного аккумулятора.

    Синхронизация со спутником GPS

    Можно компенсировать уход частоты рубидиевого опорного генератора, синхронизировав с источником, имеющим более хорошую долговременную стабильность, например с сигналом 1 pps приемника GPS. Как видно из графика (Allan variance) на рисунке ниже, кратковременная стабильность GPS достаточно низкая (примерно 5,000 x 10-12) и сравнима со стабильностью рубидиевого опорного генератора (примерно 5,000 x 10-12). Однако, на интервале в несколько часов, GPS более стабилен, и в этом случае уход частоты рубидиевого опорного генератора можно компенсировать, засинхронизовав его с GPS.

  • Технические характеристики стандарта частоты рубидиевого Ч1-2010:

    Параметр Значение
    Номинальные значения частот выходных сигналов 10 МГц, 5 МГц, 1 МГц 1 Гц
    Среднеквадратическое значение напряжения выходного сигнала частотой 10, 5 и 1 МГц на нагрузке 50 ± 2 Ом 1 ​± 0,2 В
    Амплитуда импульсов выходного сигнала частотой 1 Гц на нагрузке 50 ± 2 Ом Не менее 2,5 В
    Предел допускаемой относительной погрешность сигнала по частоте за 1 год, в автономном режиме работы, не более  ​± 6×10-10
    Предел допускаемого относительного среднего (систематического) изменения частоты в автономном режиме работы (при отсутствии синхронизации по сигналам ГНСС):
    - за сутки, не более
    - за месяц, не более



    ​± 1,5×10-12
    ± 5×10-11
    Предел допускаемой относительной погрешность воспроизведения частоты от включения к включению без синхронизации по сигналам ГНСС, не более 2×10-11
    24 часа выключено, 1 час включено
    Нестабильность частоты, как в автономном режиме, таки в режиме синхронизации по сигналам ГНСС (среднеквадратическое относительное двухвыборочное отклонение частоты) выходного сигнала при изменении температуры окружающей среды в пределах ±1°C в любой точке диапазона рабочих температур не более:
    - за время измерения 1 с​
    - за время измерения 10 с
    ​- за время измерения 100 с
    ​- за время измерения 1 час
    ​- за время измерения 1 сутки





    2×10-11
    1×10-11
    2×10-12
    2×10-12
    5×10-12
    Пределы допускаемой относительной погрешности по частоте при работе в режиме синхронизации по сигналам ГНСС:
    - через 1 час 10 минут после включения
    - через 2 часа после включения
    - через 4 часов после включения
    - через 8 часов после включения
    - через 24 часа после включения


    ± 1×10-10
    ± 3×10-11
    ± 2×10-11
    ± 1×10-11
    ± 5×10-12
    Пределы допускаемой относительной погрешности по частоте за 30 суток в автономном режиме после синхронизации по сигналам ГНСС в течении 24 часов в нормальных условиях, не более ± 5×10-11
    Пределы допускаемой относительной погрешности по частоте за 30 суток в автономном режиме после синхронизации по сигналам ГНСС в течении 24 часов в диапазоне рабочих температур от минус 5 до плюс 40 °С, не более ± 1×10-10
    Предел абсолютной погрешности привязки фронта выходного импульса частотой 1 Гц, выдаваемой прибором, по отношению к шкале времени UTC(SU), к шкале системного времени ГЛОНАСС, к шкале системного времени GPS, в режиме синхронизации по сигналам ГНСС после синхронизации по сигналам ГНСС не менее 2 часов в диапазоне рабочих температур от минус 5 °С до плюс 40 °С, не более 1 мкс
    Значение температурного коэффициента частоты по абсолютной величине, не более 2,2×10-12 (1/°С)
    Время прогрева в автономном режиме, не менее 1 часа
    Ослабление гармонических составляющих в выходном сигнале 10, 5 и 1 МГц, не менее 30 дБ
    Ослабление негармонических составляющих в выходном сигнале10 МГц (в полосе100 кГц), не менее 130 дБ
    Спектральная плотность мощности фазовых шумов (СПМ ФШ) в одной боковой полосе, не более:
    - при отстройке на 10 Гц
    - при отстройке на 100 Гц
    - при отстройке на 1000 Гц


    -130 дБ/Гц
    -140 дБ/Гц
    -130 дБ/Гц
    Число программно-переключаемых универсальных радиоканала для приема сигналов ГНСС ГЛОНАСС, GPS  24
    Минимальное число спутников для надежной синхронизации стандарта частоты 4
    Гарантированное время начала выдачи импульсного сигнала синхронизации после подключения питания не более 25 минут
    Напряжение питания активной антенны 5 ± 0,2 В
    Напряжение питания от 11 до 15 В
    Ток потребления при номинальном напряжении питания, в режиме прогрева не превышает 5 А
    Ток потребления при номинальном напряжении питания, в установившемся режиме не превышает 2,5 А
    Количество выходов (в зависимости от комплектации), не более:
    - 10 МГц
    - 5 МГц
    - 1 МГц
    - 1 Гц
    12
    от 0 до 8
    от 0 до 8
    от 0 до 1
    от 0 до 1
    Габариты (ШхВхГ), не более 260×90×290 мм
    Масса с аккумулятором, не более 6 кг
  • Комплект поставки Ч1-2010

    Наименование Количество
    1 Cтандарт частоты рубидиевый Ч1-2010 1
    2 Встроенный аккумулятор 1
    3 GPS антенна с кабелем 5 м 1
    4 Инструкция по эксплуатации 1
    5 Жесткий кейс для транспортировки 1
