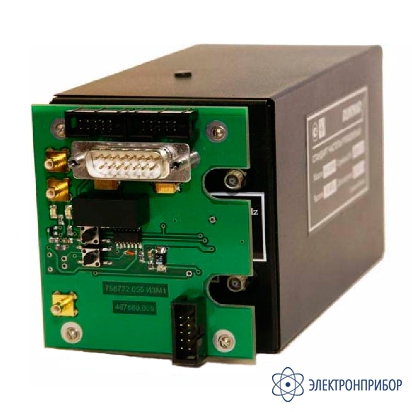

Ч1-1014 — стандарт частоты рубидиевый с модулем приемника сигналов GPS/ГЛОНАСС

Код товара: 47533
  • 35169-07

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      35169-07 до 31.10.2017

    • Производитель

      RUKNAR

    Назначение стандарта частоты рубидиевого Ч1-1014:

    Рубидиевый стандарт частоты Ч1-1014 предназначен для использования в качестве источника высокостабильного сигнала в аппаратуре измерения частоты и времени, в системах навигации, телефонной и радиосвязи, в телекоммуникационных сетях. Малые габариты, вес, потребляемая мощность, время выхода в рабочий режим позволяют широко использовать его в различных мобильных радиотехнических системах и комплексах.

    Ч1-1014 имеет встроенный модуль привязки частоты по импульсному сигналу 1 с от внешней шкалы времени или от приёмника СРНС ГЛОНАСС/GPS и перестраиваемый синтезатор частоты с возможностью корректировк и частоты по интерфейсу RS-232.

    Назначение платы приемника навигационных систем РУГА.467880.005:

    Плата приемника навигационных систем РУГА.467880.005 предназначена формирования сигнала секундной метки, используемого для корректировки частоты рубидиевых стандартов частоты и времени (РСЧ). Одновременно на двух высокочастотных выходах платы приёмника формируются сигналы секундной метки навигационного приёмника и РСЧ, доступные для использования потребителем. При наличии устойчивого приема сигналов от спутников радионавигационных систем ГЛОНАСС и GPS плата обеспечивает работу РСЧ в режиме привязки частоты по сигналам секундной метки времени (режим "дисциплинированного" рубидиевого стандарта частоты) с погрешностью действительного значения частоты РСЧ не более ±5·10-12.

    Изделие определяет и выдает всеобщее скоординированное время UTC (SU) или UTC (USNO). Для удобства в работе плата приёмника имеет два выхода последовательных интерфейсов, обеспечивающих работу с навигационными программами сторонних производителей и с программным обеспечением встроенного модуля приемника. Конструктивно плата адаптирована для работы совместно с рубидиевым стандартом частоты Ч1-1014. Она может поставляться совместно с РСЧ Ч1-1014 или отдельно в виде самостоятельной поставки. В последнем случае потребитель может самостоятельно произвести её подключение к РСЧ Ч1-1014. Плата приёмника питается от источника питания с напряжением 27±3 В. Мощность, потребляемая платой приёмника от источника питания не превышает 1,5 Вт.

    Описание платы приемника навигационных систем РУГА.467880.005:

    Плата приемника навигационных систем РУГА.467880.005 имеет в своем составе модуль навигационного приемника, микроконтроллер и ряд интерфейсных микросхем. Плата обеспечивает прием и обработку радионавигационных сигналов от спутников систем ГЛОНАСС и GPS при мощности сигналов на входе устройства от минус 160 до минус 130 дБВт. Максимальное количество спутников, сигналы от которых участвуют в обработке ÷ 16. При этом на выходе приёмника формируется секундная метка времени, положительный фронт которой привязан к UTC (SU) или UTC (US). Эта секундная метка подается на соответствующий контакт низкочастотного разъема стандарта частоты и используется для его привязки по частоте.

    Устройство обеспечивает обмен информацией по двум независимым последовательным интерфейсам с протоколами IEC 61162-1 (NMEA-0183) для работы с навигационными программами сторонних производителей и MNP-binary для работы с программным обеспечением модуля приемника. Расположенный на плате микроконтроллер анализирует навигационную информацию выдаваемую приемником и, в зависимости от результата анализа, запрещает или разрешает прохождение секундной метки на вход стандарта частоты. В тех случаях, когда нестабильность положения импульсов секундной метки превышает значения, необходимые для обеспечения требуемой точности привязки частоты рубидиевого стандарта, их прохождение блокируется и привязка частоты рубидиевого стандарта не происходит. Информация о состоянии устройства и качестве параметров секундной метки индицируется двумя светодиодами, расположенными на плате.

  • Технические характеристики стандарта частоты рубидиевого Ч1-1014:

    Параметр Значение
    Характеристики платы стандарта частоты рубидиевого Ч1-1014
    Номинальное значение частоты выходного сигнал, МГц 10
    Напряжение выходного сигнала на нагрузке 50 Ом, В, в пределах 1,0 ± 0,2
    Относительная погрешность по частоте при выпуске, отн. ед., в пределах ± 2·10-11
    Систематическое относительное изменение частоты за 1 мес., отн. ед., в пределах ± 2·10-11
    Относительная погрешность по частоте за 1 сут при работе прибора в режиме автоматической корректировки частоты, отн. ед., в пределах ± 5·10-12
    Относительная погрешность воспроизведения частоты, отн. ед., не более 2·10-11
    Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более
    за 1 с
    за 10 с
    за 100 с
    за 1 сут
    1,4·10-11
    5,0·10-12
    2,0·10-12
    5,0·10-12
    Относительное изменение частоты в диапазоне рабочих температур от 0 до + 50 °C, отн. ед., не более 2·10-10
    Подавление cоcтавляющей 20 МГц в спектре выходного сигнала, дБ, не менее 30
    Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц, не более
    при отстройке от несущей
    на (85±3) Гц
    на 1 кГц
    на 10 кГц

    - 130
    - 140
    - 145
    Погрешность синхронизации формируемой прибором последовательности секундных импульсов импульсами внешней шкалы времени, мкс, в пределах ± 0,1
    Напряжение питания от сети постоянного тока, В от + 22 до + 28
    Потребляемая мощность, Вт, не более 18
    Габаритные размеры (длина×ширина×высота), мм, не более 158 х 78 х 87
    Масса, кг, не более 1,2
    Характеристики платы приёмника РУГА.467880.005
    Используемые диапазоны радиочастот L1 ГНСС ГЛОНАСС (код стандартной точности ГЛОНАСС согласно ИКД ГЛОНАСС),
    L1 GPS NAVSTAR (С/А код согласно ICD GPS)
    Нестабильность положения секундной метки, нс 100
    Напряжение сигнала секундной метки навигационного приёмника, В 1,0±0,2
    Напряжение сигнала секундной метки стандарта частоты, В 1,0±0,2
    Напряжение питания, В 27±3
    Ток, потребляемый от источника питания, А 0,5
    Диапазон рабочих температур, ºС от минус 40 до +60
    Индикатор нахождении параметров секундной метки в заданных пределах светодиод
    Индикатор блокирования прохождения секундной метки в стандарт частоты светодиод
    Интерфейс для работы с навигационными программами сторонних производителей IEC 61162-1 (NMEA-0183)
    Интерфейс для работы с программным обеспечением встроенного модуля приемника MNP-binary
    Вес, г, не более 150

  • Комплект поставки Ч1-1014

    № Наименование Количество
    1 Стандарт частоты рубидиевый Ч1-1014 1
    2 Плата приемника навигационных систем РУГА.467880.005 1
    3 Одиночный комплект ЗИП 1
    4 Комплект эксплуатационной документации 1
    5 Ящик укладочный 1
