Ч1-1011 — стандарт частоты и времени рубидиевый
Код товара: 47534-
Сертификаты
Назначение стандарта частоты и времени рубидиевого Ч1-1011:
Стандарты частоты и времени рубидиевые Ч1-1011 предназначены для формирования и выдачи потребителю высокостабильных, высокоточных по частоте спектрально чистых синусоидальных сигналов с частотами 1, 5, 10 МГц и импульсного сигнала с периодом следования 1 с, которые могут использоваться в качестве опорных сигналов в раз личных частотно-измерительных системах, в системах навигации, радиосвязи, в системах тактовой сетевой синхронизации.
Описание стандарта частоты и времени рубидиевого Ч1-1011:
Стандарты выпускаются в четырех модификациях – Ч1-1011, Ч1-1011/1, Ч1-1011/2 и Ч1-1011/3, которые отличаются метрологическими характеристиками и набором устанавливаемых устройств (модулей). Модульный принцип построения позволяет легко адаптировать прибор под конкретные требования потребителя.
Стандарты имеют в своём составе базовый набор устройств, включающий высокостабильный рубидиевый стандарт частоты (РСЧ), формирователь импульсного сигнала с периодом следования 1 с и модуль питания. К съемным устройствам относятся модуль приёмника СРНС (спутниковые радионавигационные системы) МПР-01 и модули усилителей МУС-01, МУС-02, МУС-03. Электрическое соединение составных частей и съёмных модулей осуществляется через трассировочную плату.
Встроенная система диагностики позволяет оперативно определять работоспособность и состояние основных устройств стандартов. В стандартах Ч1-1011 и Ч1-1011/2 предусмотрена возможность соединения с внешним персональным компьютером (ПК) по интерфейсу RS-232С. В этом случае диагностическая информация отображается на экране монитора ПК. Стандарты Ч1-1011 и Ч1-1011/2 могут принимать хронометрическую информацию от спутниковых радионавигационных систем ГЛОНАСС и GPS и использовать её для синхронизации местной шкалы времени и автоматической корректировки действительного значения частоты встроенного высокостабильного РСЧ.

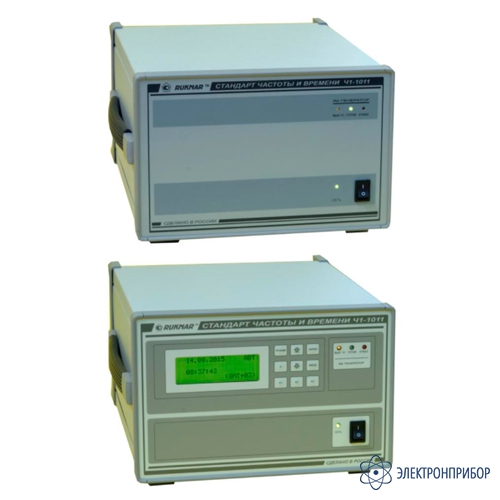

На передней панели приборов Ч1-1011 и Ч1-1011/2 расположен ЖК дисплей и панель управления, с помощью которых можно оперативно получать информацию о текущих параметрах устройств, входящих в состав приборов, и проводить корректировку частоты выходных сигналов. Информация сгруппирована по информационным экранам, последовательно и циклично выводимым на дисплей по нажатию кнопки «экран». Переход в режим редактирования происходит при нажатии кнопки «режим».

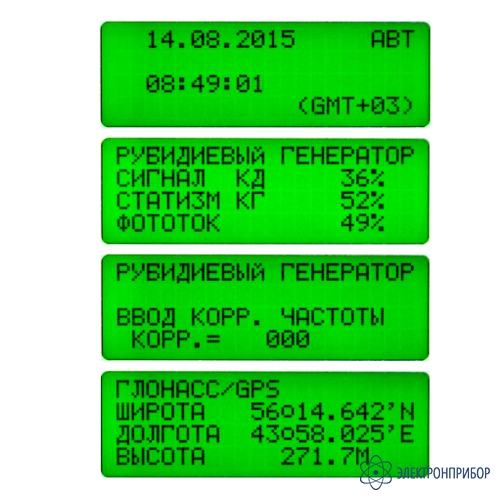

На первом экране производится установка текущей даты и времени либо автоматически при наличии сигнала СРНС, либо вручную с помощью кнопок панели управления.
Далее следуют экраны контроля параметров опорного генератора «РУБИДИЕВЫЙ ГЕНЕРАТОР». На них приведена информация о наиболее важных параметрах генератора, его порядковом номере, времени наработки и об установленной версии микропрограммы.
На одном из экранов можно провест и корректировку частоты опорного генератора. При наличии сигнала СРНС корректировка частоты производится автоматически с выводом информации о проведенных поправках.
В конце следуют экраны с параметрами приемника сигналов СРНС «ГЛОНАСС/GPS». Здесь представлена информация о наличии сигнала СРНС и его достоверности, количестве наблюдаемых спутников ГЛОНАСС/GPS, координатах текущего местонахождения.
-
Технические характери стикитандарта частоты и времени рубидиевого Ч1-1011:
Параметр Значение Ч1-1011 Ч1-1011/1 Ч1-1011/2 Ч1-1011/3 Номинальное значение частоты выходных сигналов, МГц 1, 5, 10 Напряжение выходных сигналов на нагрузке 50 Ом, В, в пределах 1,0 ± 0,2 Относительная погрешность по частоте выходных сигналов, отн. ед., в пределах
- при выпуске
- в интервале между поверками
± 2,0·10-11
± 2,4·10-10
± 5,0·10-11
± 6,0·10-10Систематическое относительное изменение частоты за 1 мес., отн. ед., в пределах ± 2·10-11 ± 5·10-11 Относительная погрешность по частоте за 1 сут при работе в режиме автокорректировки частоты по сигналам СРНС, отн. ед., в пределах ± 5·10-12 - ± 5·10-12 - Относительная погрешность воспроизведения частоты, отн. ед., не более 2·10-11 5·10-11 Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более
за 1 c
за 10 с
за 100 с
за 1 сут
4·10-11
5,0·10-12
2,0·10-12
5,0·10-12
2,0·10-11
8,0·10-12
3,0·10-12
1,0·10-11Относительное изменение частоты в диапазоне рабочих температур от 0 до + 40 °C, отн. ед., в пределах ± 1·10-10 Диапазон электронной перестройки частоты выходных сигналов с шагом 1·10-12, отн. ед. ± 1·10-9 Подавление cоcтавляющей 20 МГц в спектре выходного сигнала 10 МГц, дБ, не менее 30 Спектральная плотность мощности фазовых шумов в одной боковой полосе спект ра выхо д ного сигнала, дБ/Гц, не более
при отстройке от несущей
на (85±3) Гц
на 1 кГц
на 10 кГц
- 130
- 140
- 145Погрешность синхронизации формируемой шкалы времени импульсами внешней шкалы времени, мкс, в пределах ± 0,1 Напряжение питания ~ 220 В; 50 Гц / + (22-30) В Потребляемая мощность, В·А (Вт), не более 60 Габаритные размеры (длина×ширина×высота), мм, неболе 310 х 25 5 х 170 Масса, кг, не более 6,5 -
Комплект поставки Ч1-1011
№ Наименование Ч1-1011 Ч1-1011/1 Ч1-1011/2 Ч1-1011/3 1 Стандарт частоты рубидиевый Ч1-1014 1 - 1 - 2 Стандарт частоты рубидиевый Ч1-1013 - 1 - 1 3 Модуль приёмника спутниковых радионавигационных систем МПР-01 1 - 1 -
4Модуль усилителей высокостабильных синусоидальных сигналов (по выбору заказчика):
МУС-01 (3 независимых выхода 10 МГц, тип соединителя СР-50-73ФВ)
МУС-02 (3 независимых выхода 5 МГц, тип соединителя СР-50-73ФВ)
МУС-03 (3 независимых выхода 1, 5 и 10 МГц, тип соединителя СР-50-73ФВ)
МУС-04 (6 независимых выходов 1, 5 и 10 МГц в любом сочетании по выбору заказчика, тип соединителя SMA)
1 любой из перечисленных
2 любых из перечисленных
1 любой из перечисленных
2 любых из перечисленных5 Одиночный комплект ЗИП 1 1 1 1 6 Комплект эксплуатационной документации 1 1 1 1 7 Ящик укладочный 1 1 1 1 Дополнительная комплектация Ч1-1011:
(Поставляется за отдельную плату)
№ Наименование 1 Модуль синтезатора МС с программным обеспечением (тип соединителя SMA) вместо модуля усилителей 2 Антенна для приемника СРНС -
Модификации Ч1-1011
Подберите модификацию по параметрам
Прием хронометрической информации от спутниковых систем ГЛОНАСС и GPS для синхронизации местной шкалы времени и автоматической корректировки действительного значения частоты встроенного высокостабильного РСЧСвязь с ПК (RS-232)Относительная погрешность по частоте выходных сигналов, отн. ед., в пределахКоличество модулей усилителей высокостабильных синусоидальных сигналов -
