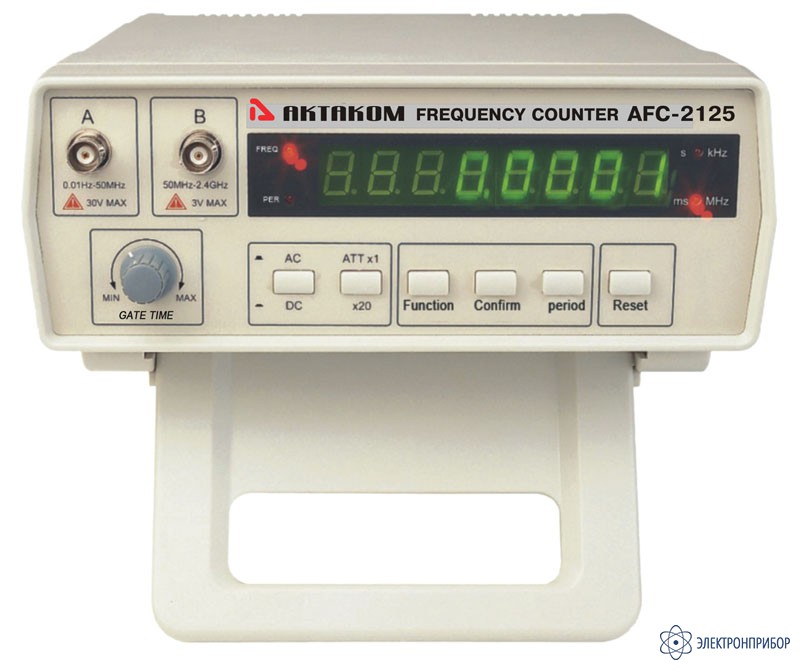

AFC-2125 — частотомер

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Производитель

      АКТАКОМ

    Назначение AFC-2125:

    Частотомер AFC-2125 предназначен для точного измерения частоты входного сигнала в широком диапазоне от 0,01 Гц до 2,4 ГГц, а также периода повторения сигнала. Прибор имеет встроенную схему температурной компенсации, что позволяет уменьшить погрешность измерения, вызванную температурным дрифтом. Идеальный выбор для радиолюбителей, образовательных учреждений и организаций с небольшим бюджетом.

    Основные параметры AFC-2125:

    • 2 изолированных входа
      • CHA - низкочастотный вход для измерения частоты от 0,01 Гц до 50 МГц;
      • CHB - высокочастотный вход для измерений от 50 МГц до 2,4 ГГц;
    • Интервалы времени счета: с плавной регулировкой от 100 мс до 10 с
    • Входной импеданс: CHA - 1 МОм, CHB - 50 Ом
    • Максимальный уровень входного сигнала: CHA - 30 Впик DC+AC, CHB - 3 В
    • Аттенюатор (CHA) х1, х20
    • Стабильность частоты опорного генератора:
      • краткосрочная ±0,003 ppm/сек
      • долгосрочная ±20 ppm/месяц
    • Температурная стабильность (10°С...40°С) ±10 ppm/°С
    • Дисплей LED, 8 разрядов
    • Питание 220 В±10%, 50 Гц
    • Максимальная потребляемая мощность 5 Вт
    • Вес около 1,6 кг.
    • Габаритные размеры - 270 х 215 х 100 мм.
  • Технические характеристики AFC-2125:

    Шаг Связь по входу Вход Частота Разрешение Чувствительность Точность
    100 мс 10 с
    1 AC CHB 1 ГГц...2,4 ГГц 1 кГц 100 Гц 50 мВскз...300 мВскз погрешность опорного генератора
    х частота ± 1 е.м.р.
    1 AC CHB 50 МГц...1 ГГц
    (не включая 1 ГГц)
    1 кГц 10 Гц
    2 AC CHA 2 МГц...50 МГц 1 кГц 10 Гц < 120 мВскз
    3 AC CHA 100 Гц...2 МГц 10 Гц 0,1 Гц
    3 DC CHA 0,01 Гц...100 Гц
    (не включая 100 Гц)
    0,001 Гц < 500 мВскз (0,01 Гц...1 Гц)
    < 80 мВскз (1 Гц...100 Гц)
