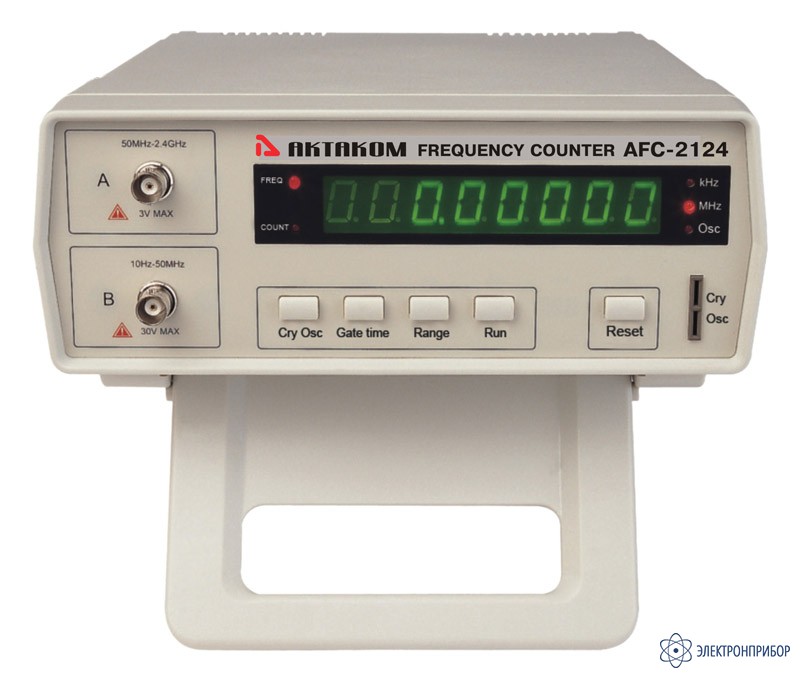

AFC-2124 — частотомер

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Производитель

      АКТАКОМ

    Назначение AFC-2124:

    Частотомер AFC-2124 предназначен для измерения частоты входного сигнала в широком диапазоне от 10 Гц до 2,4 ГГц, подсчета количества импульсов (до 99 999 999) и измерения частоты кварцевых осцилляторов в диапазоне от 3,5 МГц до 16 МГц. Прибор имеет простое управление, небольшой вес и компактные размеры.

    AFC-2124 - это идеальный выбор для радиолюбителей, образовательных учреждений и организаций с небольшим бюджетом.

    Основные параметры AFC-2124:

    • 3 изолированных входа
      • CHA - высокочастотный вход для измерения частоты от 50 МГц до 2,4 ГГц;
      • CHB - вход для низкочастотных измерений от 10 Гц до 50 МГц;
      • вход для измерения частоты кварцевых осцилляторов
    • Интервалы времени счета: 0,1 с / 1 с / 5 с / 10 с
    • Входной импеданс: CHA - 50 Ом, CHB - 1 МОм || 35 пФ
    • Максимальный уровень входного сигнала: CHA - 3 В, CHB - 30 В
    • Стабильность частоты опорного генератора:
      • краткосрочная ±0,003 ppm/сек
      • долгосрочная ±20 ppm/месяц
    • Температурная стабильность (10°С...40°С) ±10 ppm/°С
    • Дисплей LED, 8 разрядов
    • Питание 220 В±10%, 50 Гц
    • Максимальная потребляемая мощность 5 Вт
    • Вес около 1,5 кг.
    • Габаритные размеры - 270 х 215 х 100 мм.
  • Технические характеристики AFC-2124:

    Шаг
    Функция
    Вход
    Измеряемый параметр
    Разрешение
    Чувствительность
    Точность
    0,1 с 1 с 5 с 10 с
    1 Измерение частоты сигнала CHA 1000 МГц...2400 МГц 1 кГц 100 Гц 100 Гц 100 Гц 25 мВскз/200 мВскз погрешность опорного генератора
    х частота ± 1 е.м.р.
    100 МГц...1000 МГц 1 кГц 100 Гц 10 Гц 10 Гц
    50 МГц...100 МГц 1 кГц 100 Гц 10 Гц 10 Гц
    2 CHB 4 МГц...50 МГц 100 Гц 10 Гц 1 Гц 1 Гц 25 мВскз/80 мВскз
    3 10 Гц...4 МГц 10 Гц 1 Гц 0,1 Гц 0,1 Гц 10 мВскз/30 мВскз
    4 Подсчет числа импульсов CHB до 99 999 999
    в диапазоне 10 Гц...4 МГц
    - - - - - ± 1 е.м.р.
    5 Измерение частоты
    кварцевых осцилляторов
    Cry Osc 3,5 МГц...16 МГц 10 Гц 1 Гц 1 Гц 1 Гц - погрешность опорного генератора
    х частота ± 1 е.м.р.
