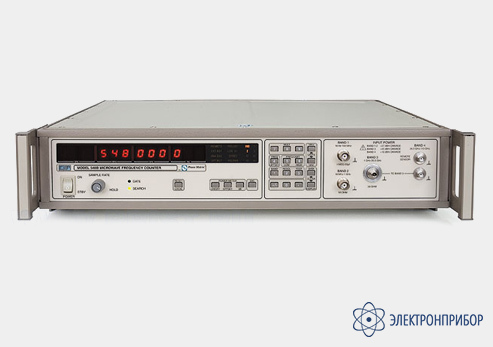

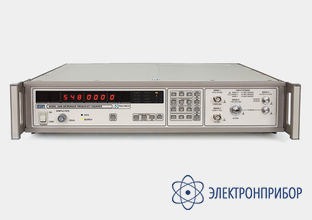

548B — частотомер электронно-счётный

Код товара: 22332
  • 35428-07

    • Гарантия

      12 месяцев

    • Госреестр СИ РФ

      35428-07

    • Производитель

      Phase Matrix, США

    Назначение частотомера электронно-счётного 548B:

    Частотомер электронно-счётный 548B: Измерение частоты в диапазоне от 10 Гц до 26,5 ГГц; Расширение диапазона частот до 110 ГГц; Одновременное измерение частоты и уровня мощности (опция); Разрешение 1 Гц и 0,1 дБ; Анализ индивидуальных сигналов в сложном спектре с помощью преселектора с полосой 25 МГц; Защита по входу 200 Вт пиковой мощности; Интерфейс GPIB (IEEE-488); Масса 9,1 кг.

  • Технические характеристики частотомера электронно-счётного 548B:

    Параметр Значения
    ПАРАМЕТРЫ ВХОДА
    КАНАЛ 1 КАНАЛ 2 КАНАЛ 3
    Диапазон частот 10 Гц – 100 МГц 10 МГц – 1 ГГц 1-26,5 ГГц
    Чувствительность 25 мВ -20 дБмВт -30...-20 дБмВт
    Входное сопротивление 1 МОм 50 Ом 50 Ом
    Входной разъем BNC BNC 3,5 мм
    Максимальный входной уровень 120 В +10 дБмВт +10 дБмВт
    Защита входа 150 В +27 дБмВт +45 дБмВт
    +53 дБмВт импульс 1 мкс
    КСВН ---- 2,5 2,5
    ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ДЛЯ КАНАЛА 3
    Автоматическое разграничение по уровню 10 дБ
    Нечувствительность к ЧМ Девиация 20 МГц при частоте модуляции 10 МГц
    Режим центральной частоты Измерение частоты сигнала в полосе 5 МГц относительно установленной, сигналы равной амплитуды должны быть разнесены не менее, чем на 40 МГц
    Погрешность измерения мощности (опция 02) 0,5 дБ при дополнительном согласовании входа
    КАНАЛ 4 (ОПЦИЯ 6)
    Диапазон частот 26,5 ГГц - 110 ГГц
    Чувствительность -25 дбмВт
    Внешние смеситили Коаксиальный 26,5 ГГц - 50 ГГц
    Волноводный 50 - 75 ГГц
    Волноводный 60 - 90 ГГц
    Волноводный 90 - 110 ГГц
    ПОГРЕШНОСТЬ
    Погрешность опорного генератора ± 1х10-6, есть вход внешней опорной частоты
    Разрешение по частоте 0,1 Гц по каналу 1;1 Гц по канала 2 и 3
    ОБЩИЕ ДАННЫЕ
    Разрядность индикатора 12 разрядов
    Интерфейс КОП
    Напряжение питания 110 - 230 В; 50/60 Гц
    Габаритные размеры 89 х 206 х 476 мм
    Масса 9,1 кг
    Опции 02 - измерение мощности в канале 3
    06 - расширение диапазона частот

  • Комплект поставки 548B

    Наименование Количество
    Частотомер электронно-счётный 548B 1
    Шнур питания 1
    Руководство по эксплуатации 1
    Защитная передняя крышка 1
