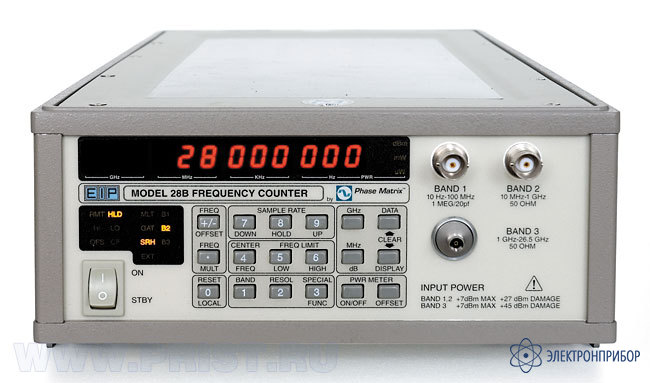

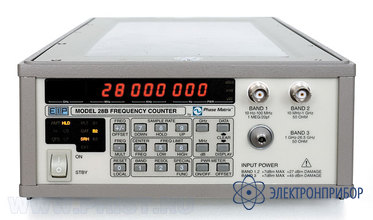

28B — частотомер электронно-счётный

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Госреестр РФ

      35428-07

    • Производитель

      Phase Matrix, США

    Назначение частотомера электронно-счётного 28B:

    Частотомер электронно-счётный 28B: Измерение частоты в диапазоне от 10 Гц до 26,5 ГГц; Одновременное измерение частоты и уровня мощности; Разрешение 1 Гц и 0,1 дБ; Анализ индивидуальных сигналов в сложном спектре с помощью преселектора с полосой 25 МГц; Защита по входу 200 Вт пиковой мощности; Малогабаритный, надежный, ударопрочный; Интерфейс GPIB (IEEE-488); Масса 9,1 кг.
    Аналог 25B, отличие: Частотный диапазон 10 Гц – 26.5 ГГц.

    Базовая серия частотомеров представлена 3-х канальными моделями 25В и 28В в малогабаритных корпусах с усиленной защитой, что делает возможным их использование в полевых условиях. Диапазон частот от 10 Гц до 26 ГГц (разрешение 1 Гц). Имеется возможность измерения мощности по 3 каналу в этом же диапазоне с разрешающей способностью 0,1 дБ (одновременно с частотой).

    Использование технологии преселекции сигнала, позволяет реализовать следующие возможности в частотомерах: защита измерительного канала (до 200 Вт пиковой мощности на входе); измерение частоты и мощности только выбранного сигнала (без захвата гармоник основного сигнала или помех); возможность работы со сложными многотоновыми сигналами (системы передачи данных с несколькими ЧРК).

    Функциональные возможности позволяют комплексно использовать частотомеры при экспресс-измерениях параметров СВЧ-оборудования. Частотомеры управляются по интерфейсу КОП/GPIB и могут использоваться в составе измерительных систем.

  • Технические характеристики частотомера электронно-счётного 28B:

    Параметр Значения
    ПАРАМЕТРЫ ВХОДА
    КАНАЛ 1 КАНАЛ 2 КАНАЛ 3
    Диапазон частот 10 Гц – 100 МГц 10 МГц – 1 ГГц 1-26,5 ГГц
    Чувствительность 25 мВ -20 дБмВт -30...-20 дБмВт
    Входное сопротивление 1 МОм 50 Ом 50 Ом
    Входной разъем BNC BNC 3.5 мм
    Максимальный входной уровень 120 В +10 дБмВт +10 дБмВт
    Защита входа 150 В +27 дБмВт +45 дБмВт
    +53 дБмВт импульс 1 мкс
    КСВН ---- 2,5 2,5
    ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ДЛЯ КАНАЛА 3
    Автоматическое разграничение по уровню 10 дБ
    Нечувствительность к ЧМ Девиация 20 МГц при частоте модуляции 10 МГц
    Режим центральной частоты Измерение частоты сигнала в полосе 5 МГц относительно установленной, сигналы равной амплитуды должны быть разнесены не менее, чем на 40 МГц
    Погрешность измерения мощности 0,5 дБ при дополнительном согласовании входа
    ПОГРЕШНОСТЬ
    Погрешность опорного генератора ± 1х10-6, есть вход внешней опорной частоты
    Разрешение по частоте 0,1 Гц по каналу 1;1 Гц по канала 2 и 3
    ОБЩИЕ ДАННЫЕ
    Разрядность индикатора 12 разрядов
    Интерфейс КОП
    Напряжение питания 110 - 230 В; 50/60 Гц
    Габаритные размеры 89 х 206 х 476 мм
    Масса 9,1 кг
  • Комплект поставки 28B

    Наименование Количество
    Частотомер электронно-счётный 28B 1
    Шнур питания 1
    Рукововдство по эксплуатации 1
    Защитная передняя крышка 1
