ФП 3000, ФП-3000

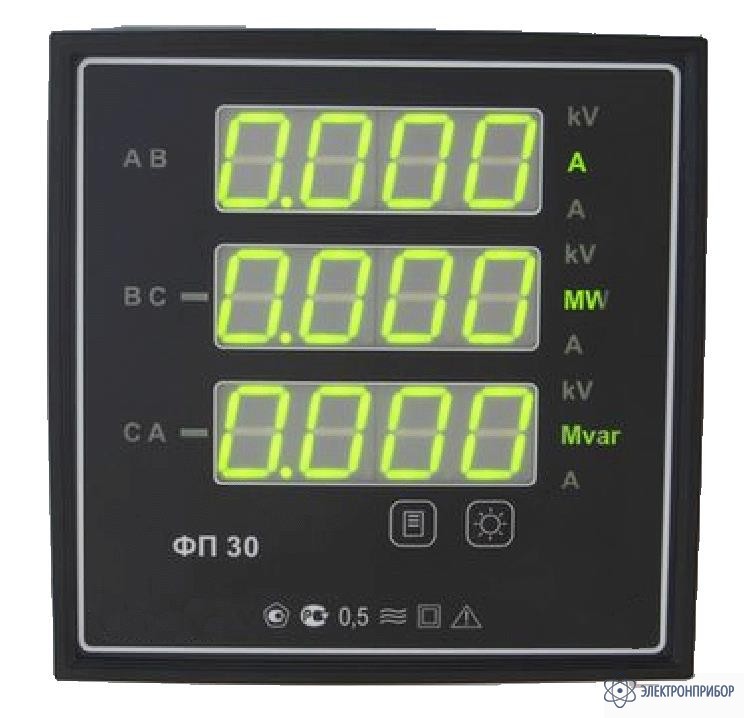

ФП3000 — прибор электроизмерительный многофункциональный
Код товара: 29956-
Назначение многофункционального электроизмерительного прибора ФП3000:
Приборы электроизмерительные многофункциональные ФП предназначены для измерения всех базовых параметров в трехфазной трехпроводной или четырехпроводной симметричной и несимметричной электрической сети с одновременным отображением текущих значений и их цифровой передачей и преобразованием в стандартный аналоговый сигнал. Приборы могут использоваться в сетях сбора данных или в качестве одного измерительного прибора вместо нескольких: амперметров, вольтметров, ваттметров, варметров, фазо- и частотомеров и других, что удобно для унификации оборудования и выгодно экономически. Кроме того, приборы ФП рассчитаны на непрерывную круглосуточную работу и могут применяться для метрологического обеспечения в электротехнической и других областях промышленности.
Приборы ФП предназначены для замены устаревших электромеханических приборов, а также для использования в новых разработках систем и установок энергообъектов различных отраслей промышленности, в том числе электрических подстанций 6, 10, 35, 110, 220, 330, 500 и 750 кВ и генерирующих станций.
Функции многофункционального электроизмерительного прибора ФП3000:
- измерение напряжения переменного тока частотой 50, 60 Гц;
- измерение силы переменного тока;
- измерение активной, реактивной и полной мощности с учетом первичных коэффициентов трансформации;
- измерение частоты входного напряжения переменного тока в трехфазной трехпроводной или четырехпроводной симметричной или несимметричной электрической сети;
- расчет на основании измерений коэффициента мощности (cos φ)
- расчет на основании измерений усредненных трехфазных активной, реактивной, полной мощности;
- расчет на основании измерений фазных (или линейных, в зависимости от схемы включения) напряжений и силы переменного тока;
- расчет на основании измерений напряжения и силы переменного тока фазы В (в случае использования трехпроводного включения);
- отображение одного или нескольких измеренных значений и параметров сети;
- отображение текущего времени;
- передача требуемых значений в цифровом виде посредством интерфейса RS485/232 (протокол MODBUS ASCII/RTU) или интерфейса с током, пропорциональным одному из выбранных параметров;
- выход USB и релейные выходы в качестве дополнительных опций.
-
Технические характеристики многофункционального электроизмерительного прибора ФП3000:
Параметр Значение Номинальное значение силы переменного тока Iном 1 А
5 АДиапазон измерения силы переменного тока, А (0,001-2)Iном Номинальное значение междуфазного (линейного) напряжения переменного тока Uноммф частотой 50, 60 Гц 100 В Диапазон измерения междуфазного (линейного) напряжения переменного тока, В (0,05-1,4) Uноммф Номинальное значение фазного напряжения переменного тока Uномф частотой 50, 60 Гц 57,7 В Диапазон измерения напряжения переменного тока, В (0,1-2,2) Uномф Диапазон измерения фазной активной, реактивной и полной мощности при номинальном коэффициенте мощности cos?=1 или sin?=1 В•А 0,001Iном•0,1Uном?Iном•1,4Uном Диапазон измерения частоты измеряемого входного напряжения переменного тока (в зависимости от исполнения):
- при номинальном значении 50 Гц
- при номинальном значении 60 Гц
48-52 Гц
58-62 ГцВремя измерения, не более 2 с Тип интерфейса RS485/232 Скорость обмена по интерфейсу 110, 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 56000, 57600, 115200, 128000, 256000 бод Напряжение гальванической изоляции входных цепей, не менее 3 кВ Напряжение гальванической изоляции цепей питания, не менее 3 кВ Напряжение гальванической изоляции выходных цепей, не менее 3 кВ Пределы допускаемой основной приведенной погрешности измерения силы переменного тока, напряжения переменного тока, фазной (трехфазной) активной, реактивной и полной мощности 0,5 % Пределы допускаемой основной приведенной погрешности измерения частоты измеряемого входного напряжения переменного тока 0,02 % Срок службы 10 лет Сравнительная таблица модификаций приборов ФП:
Параметры ФП1000 ФП2000 ФП3000 ФП3100 ФП3200 Количество светодиодных индикаторов 1 2 3 2 2 Наличие жк дисплея 0 0 1 1 1 Отображается на индикаторе любая измеряемая величина 3-х фазной сети активная и реактивная мощности Отображается на ЖК-дисплее - - - любая измеряемая величина 3-х фазной сети Пленочная клавиатура - - - + + Возможность изменения настроек с клавиатуры - - - + + Выбора режима индикации + + + + + Изменение яркости свечения + + + + + Регистрация аварийных процессов - - - - + Расчет расстояния до места КЗ - - - - + Внешний интерфейс RS-485/232 + + + + + Аналоговый выход 0-20 мА + + + + + Коэффициенты трансформации возможна настройка пользователем Потребляемая мощность ВА, не более 5 5 5 10 10 Питание: - от промышленной сети переменного тока с напряжением в диапазоне от 85 до 265 В частотой от 45 до 65 Гц + + + + + - от двух смежных фаз параллельной измерительной цепи + + + - - - от сети постоянного тока номинальным напряжением 110 или 220 В с отклонением от минус 15 до плюс 10 % + + + + + Рабочий температурный диапазон, оС -40...+50 Габаритные размеры: - 144х144х85 + + + + + - 120х120х140 + + + - - Масса, кг, не более 1,5 1,5 1,5 1,5 1,5 -
Комплект поставки ФП3000
№ Наименование Количество 1. Прибор электроизмерительный многофункциональный ФП3000 1 -
