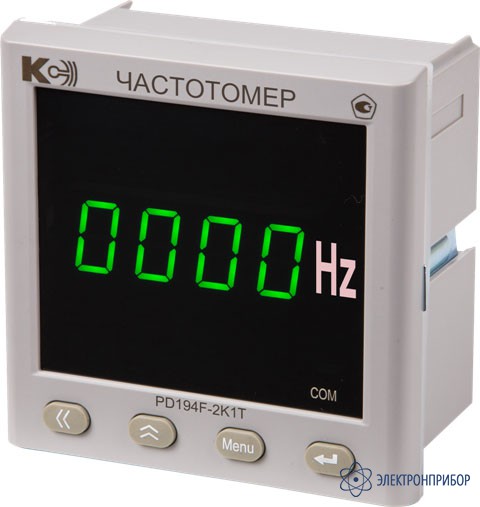

PD194F-2K1T — частотомер переменного тока (дополнительно 1 порт RS-485 Modbus RTU)

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      72 месяца

    • Госреестр РФ

      52915-13

    • Производитель

      КС, Россия

    Назначение частотомера переменного тока PD194F-2ххх:

    Частотомеры PD194F-2ххх предназначены для измерения частоты переменного тока в электрических сетях. Используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также в автоматизированных системах различного назначения.

    Четыре кнопки на лицевой панели позволяют просматривать на индикаторе состояние дискретных входов и релейных выходов, а также настраивать прибор. Вход в меню настройки защищен паролем. Меню позволяет сменить пароль, выбрать яркость индикатора, настроить интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения), задать режим и параметры работы релейных выходов. Состояние дискретных входов и релейных выходов может запрашиваться по цифровому интерфейсу RS-485. Каждый релейный выход может быть настроен на один из двух режимов: режим сигнализации (управление реле сигналом на соответствующем дискретном входе или включение реле по достижению верхнего или нижнего порога измеряемого параметра) или дистанционное управление реле по интерфейсу RS-485. Меню также позволяет сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора). Приборы соответствуют ГОСТ Р 51317.6.5 (МЭК 61000-6-5:2001) "Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях".

    Имеется программное обеспечение для просмотра результатов измерений, настройки и калибровки приборов.

    Особенности частотомера переменного тока PD194F-2ххх:

    • Аттестация в ОАО «ФСК ЕЭС». Рекомендованы для применения на объектах ОАО «ФСК ЕЭС» и ОАО «Россети»;
    • Класс точности 0,2 или 0,5;
    • 1-строчный светодиодный индикатор (высота цифр 20 мм);
    • Цвет индикатора красный, зеленый или желтый (выбирается при заказе);
    • Цифровые порты RS-485 (до 2-х) с протоколом Мodbus RTU;
    • Аналоговые выходы (до 3-х) (4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА, ±5 мА, 0-5 В, 1-5 В, 0-10 В);
    • Релейные выходы (до 3-х) (5A,~250B/=30B);
    • Дискретные входы типа «сухой контакт» (до 4-х) (с внутренним питанием =24В);
    • Степень защиты прибора, обеспеченная передней панелью, IP66;
    • Средняя наработка на отказ - 200000 часов;
    • Средний срок службы - 25 лет.

    Исполнения частотомера переменного тока PD194F-2ххх:

    Частомеры PD194F-2ххх изготавливаются в различных модификациях, которые отличаются составом дополнительных входов и выходов, точностью измерений, списком отображаемых на индикаторе измеренных величин:

    • PD194F-2X1T - базовая модификация (без дополнительных входов и выходов, только индикация);
    • PD194F-2K1T - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU;
    • PD194F-2K1T 1AO - базовая модификация прибора + дополнительные опции: 1 порт RS-485 Modbus RTU; 1 аналоговый выход.
  • Технические характеристики частотомера переменного тока PD194F-2ххх:

    Параметр Значение
    Диапазон измеряемых частот, Гц от 45 до 55
    Номинальное значение входного напряжения переменного тока, (1) 50; 100; 220; 380; 500; 660; 750
    Диапазон входного напряжения (0,3…1,2)·Uн
    Диапазон частот основной гармоники входного сигнала, Гц от 45 до 65
    Допустимая кратковременная перегрузка на измерительном входе 2·Uн в течении 60 с
    Напряжение питания, В (3) пер.ток 80-270, 45-55 Гц или пост.ток 80-270
    пост.ток 19-50
    Мощность, потребляемая от источника питания, ВА, не более 5
    Сопротивление измерительного входа тока, МОм, не более 1
    Период обновления результатов измерения, с, не более 1
    Аналоговые выходы тока, мА 4-20, 0-20, 0-5
    Аналоговые выходы напряжения, В 0-5, 1-5 или 0-10
    Порт RS-485 протокол Modbus RTU; скорость передачи 2400, 4800, 9600, 19200, 38400 (2) бит/с
    Дискретные входы контроль состояния "сухого контакта", напряжение разомкнутого входа 15 В, ток замкнутого входа 4 мА
    Релейные выходы 5 А, пер. 250 В/ пост. 30 В
    Климатические условия
    Эксплуатация/транспортирование и хранение Температура окружающего воздуха, °С -40…+70 / -50…+80
    Относительная влажность, % 93 при +35 °С, без конденсации влаги
    Высота над уровнем моря, м, не более 2500
    Размеры и масса
    Габаритные размеры передней панели, мм 120x120
    Габаритная длина, мм 69,5
    Вырез в щите, мм 111x111
    Масса прибора, кг, не более 0,5
    Масса прибора в упаковке, кг, не более 0,7

    (1) Номинальное значение выбирается при заказе.
    (2) Порт связи со скоростью передачи до 38400 бит/с устанавливается по заказу.

    (3) Варианты исполнения.

  • Комплект поставки PD194F-2K1T

    Наименование Количество
    1 Частотомер переменного тока PD194F-2K1T (дополнительно 1 порт RS-485 Modbus RTU) 1
    2 Краткое руководство по эксплуатации 1
    3 Компакт-диск с руководством по эксплуатации прибора, программой iPMS, руководством пользователя программой iPMS, свидетельством об утверждении типа, описанием типа на прибор 1
    4 Паспорт 1
    5 Коробка упаковочная 1
