ЭД 2230, ЭД-2230

ЭД2230 — частотомер щитовой аналоговый переменного тока

Сохранить в PDF Распечатать
  • Назначение частотомера ЭД2230:

    Частотомеры ЭД2230 предназначены для измерения промышленной частоты в цепях переменного тока. Приборы могут применяться на предприятиях промышленности и предприятиях электроэнергетики (ТЭЦ, ГЭС, ГРЭС, АЭС), в межсистемных электрических сетях, а также на предприятиях электротехнической промышленности для комплектации энергетического оборудования (щитов, пультов, панелей управления и др.).

    Описание частотомера ЭД2230:

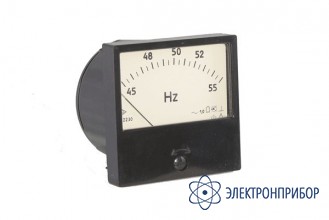

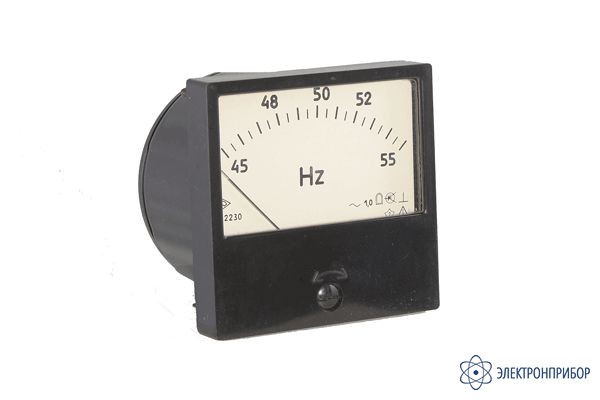

    Частотомер ЭД 2230 – аналоговый щитовой прибор со стрелочным указателем.

    Сведения о сертификации частотомера ЭД2230:

    Декларация о соответствии №РОСС RU.ME72.Д00065 от 28.04.2007 г.

    Пример заказа частотомера ЭД2230:

    Для прибора с рабочим напряжением 380 В: «Частотомер ЭД2230, ~ 380 В, ТУ 3146-011-05798317-01».

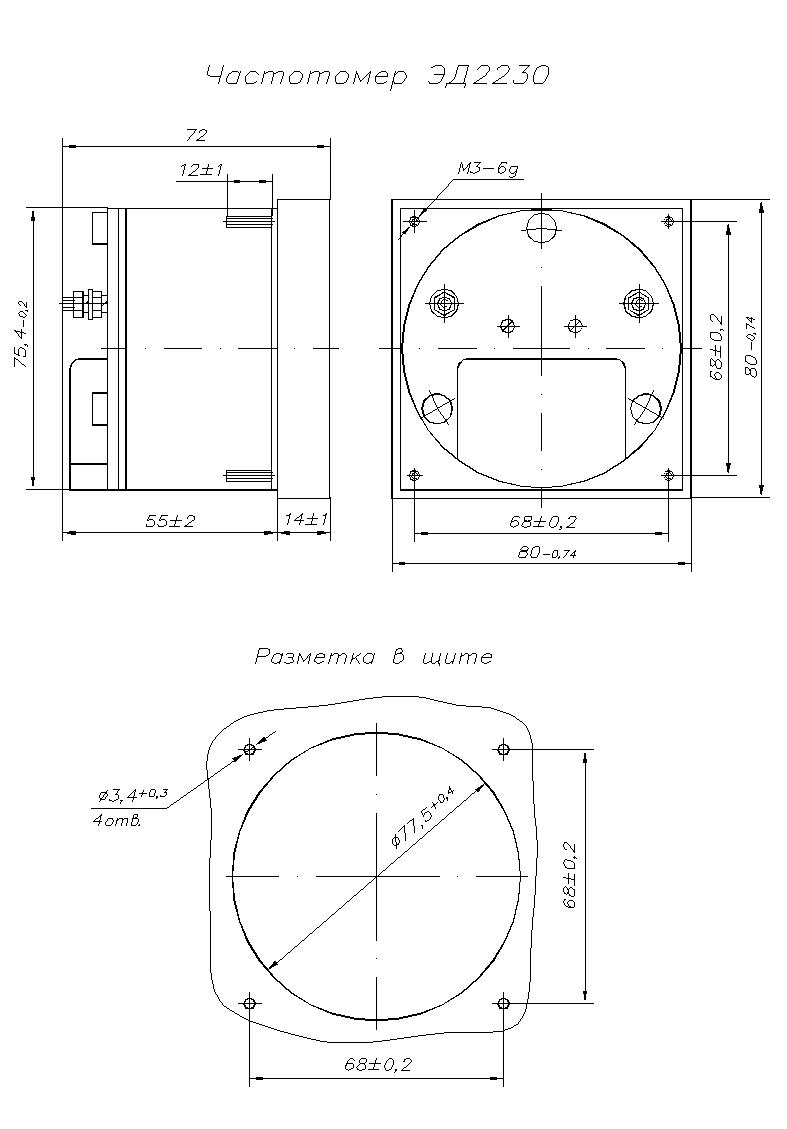

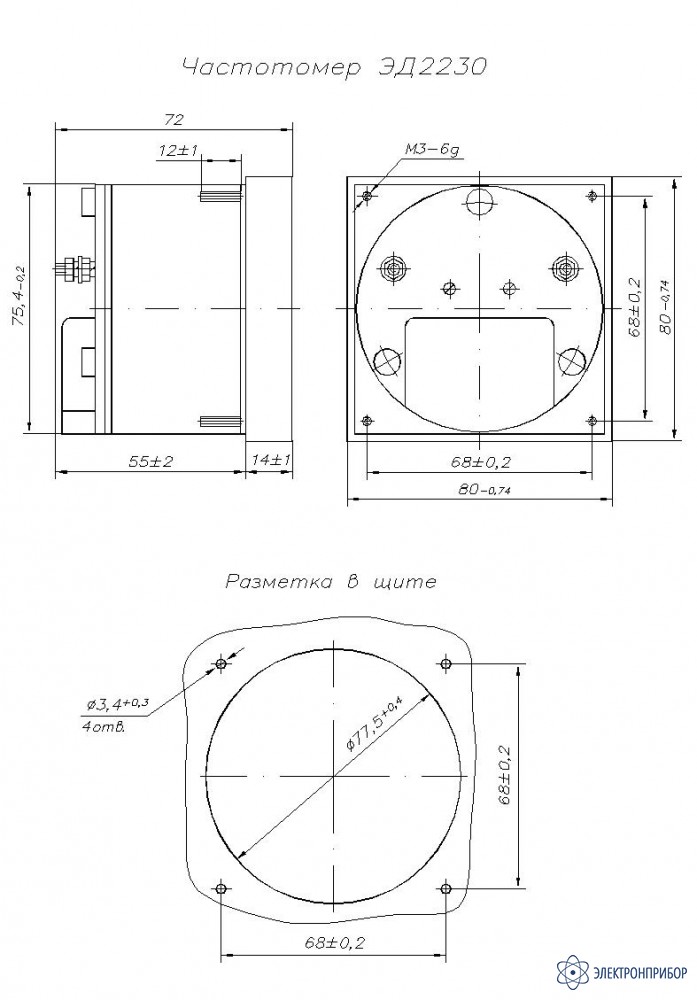

    Габаритный чертеж частотомера ЭД2230:

  • Технические характеристики частотомера ЭД2230:

    Параметр Значение
    Диапазон частот измеряемой величины 45-55 Гц;
    Рабочее напряжение измеряемой величины 220±33 В;
    380± 57 В;
    Цена деления 0,5 Гц
    Класс точности 1,0
    Потребляемая мощность 2,5 ВА
    Габаритные размеры
    Вырез в щите
    80х80х72 мм
    Ø77,5 мм
    Масса 0,25 кг
    Рабочие условия применения
    Температурокружающей среды от минус 50 до 60 °С
    Влажность 95 % при 35 °С
  • Комплект поставки ЭД2230

    Наименование Количество
    1. Частотомер щитовой аналоговый переменного тока ЭД2230 1
