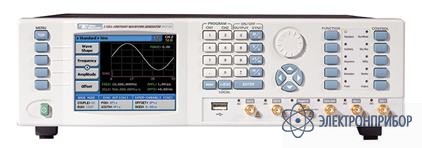

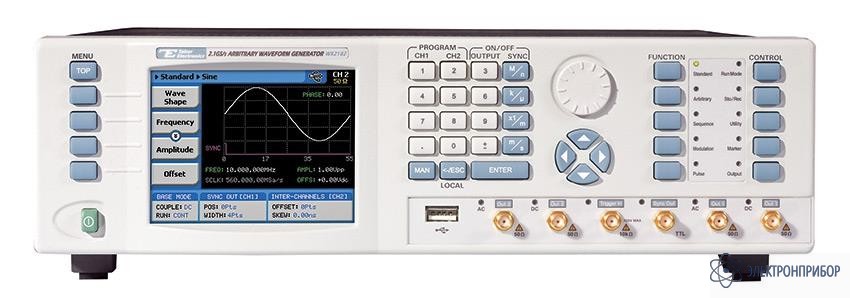

WX2182B — генератор сигналов произвольной формы

Код товара: 31365
  • Особенности генератора WX2182B

    • Максимальная частота выходного сигнала: до 1 ГГц - синус, до 500 МГц – меандр/ импульс, 250 МГц для остальных
    • Частота дискретизации 2,3 ГГц
    • Амплитуда сигнала до 8 В (пик-пик) на высокоомном выходе или 4 В (пик-пик) на нагрузке 50 Ом
    • Число выходных каналов: 2
    • Разрядность ЦАП 14 бит
    • Три переключаемых диапазона регулировки выхода
    • Различные Виды модуляции: АМ, ЧМ, ГКЧ, FSK, ASK, (n)PSК, (n)QAM
    • Специальный интерфейс управления последовательностью
    • Память для формирования сигнала 16 МБ (опция – 32 МБ)
    • Упрощённый режим формирования и контроля формирования последовательностей в сегментированном режиме
    • Интеллектуальные системы запуска: удержание, ожидание, детектирование, прерывание или перезапуск
    • Внутренняя память 4 Гб для сохранения форм сигнала
    • ПО для формирования сигнала произвольной формы
    • Большой цветной ЖК-дисплей (диагональ 4 дюйма)
    • Интерфейсы ДУ: USB, LAN, GPIB
    • Гарантия 5 лет
  • Технические характеристики анализатора WX2182B:

    Параметр Значение
    Выходные параметры
    Количество каналов 2
    Тип разъема основного сигнала SMA
    Виды выходного сигнала Синус, треугольник, меандр, импульс, пила, кардиосигнал, гауссовский, экспоненциальный возрастающий и спадающий сигналы, шум, постоянное напряжение
    Частотный диапазон 10 кГц – 1 ГГц – для синуса
    10 кГц – 500 МГц – для импульсного сигнала и меандра
    10 кГц – 250 МГц – для остальных типов сигналов
    Разрешение по астоте 8 знаков
    Погрешность установки частоты (±1х10-6)
    Выходное сопротивление 50 Ом
    Связь по выходу / тип выхода AC / несимметричный
    Диапазон амплитуд -20 дБм до +10 дБм для AC. несимметр.
    Погрешность установки амплитуды Для AC: ± (3 % + 0,5 дБм)
    Постоянное смещение -
    Погрешность установки постоянного смещения -
    Разрешение по амплитуде 4 знака
    Время нарастания / спада -
    Выброс -
    Импульс
    Режим Одиночный или парный, программируемый
    Период От 2 нс до 1,6 с
    Разрешение 500 пс
    Длительность мпульса, задержка парных импульсов От 1 нс до 1,6 с
    Длительность фронта/спада Быстрая: 700 пс (диапазон DC), 1 нс (диапазон HV), перестраиваемая – от 1 нс до 1,6 с
    Амплитуда Диапазон: от 50 мВ до 2 В (50 Ом, диапазон DC), от 100 мВ до 4 В (50 Ом, диапазон HV)
    Низкий уровень: От – 2 В до 1,95 В
    Высокий уровень: От - 1,95 В до 2 В
    Произвольная форма и последовательный режим
    Диапазон частот Определяется используемой частотой дискретизации
    Частота дискретизации От 10 МГц до 2,3 ГГц
    Память 16 МБ - стандартно, 32 МБ - опция
    Минимальный размер сегмента 384 байт
    Разрешение по вертикали 14 бит
    Управление Через ПО или порт управления последовательностью
    Модуляция
    Виды модуляции АМ (От 0,1 до 100 %, внутр. источник), ЧМ, ГКЧ (лин. или лог.), АМн/«прыгающая» амплитуда, ЧМн /«прыгающая» частота, (n)PSК и (n)QAM
    Несущая АМ, ЧМ синус
    Модулирующая АМ, ЧМ синус, меандр, треугольник, пила
    Общие данные
    Интерфейсы USB (2 шт. – для управления и сохранения данных), LAN, GPIB, порт управления последовательностью
    Дополнительные выходы Маркеры, Синхронизация
    Входы Синхронизация, события, управление последовательностью, опорная частота, тактовая частота
    Дисплей TFT с подсветкой, разрешение 320x240, диагональ 4 “
    Напряжение питания От 100 В до 240 В (± 15 %), 50 / 60 Гц
    Потребляемая мощность 150 ВА
    Габаритные размеры 315 × 88 × 395 мм
    Масса 4,5 кг
    Условия эксплуатации Температура: от 0 до + 40 °С, влажность: не более 85 %
    Условия хранения Температура: от - 40 до + 70 °С
  • Комплект поставки WX2182B

    Наименование Количество
    1. Генератор сигналов произвольной формы WX2182B 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
    4. ПО 1

    Дополнительная комплектация WX2182B:

    (Поставляется по отдельному заказу)

    Наименование
    1. Комплект монтажа в 19” стойку
    2. Память 32 МБ
    3. Транспортный кейс
