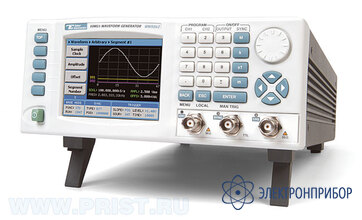

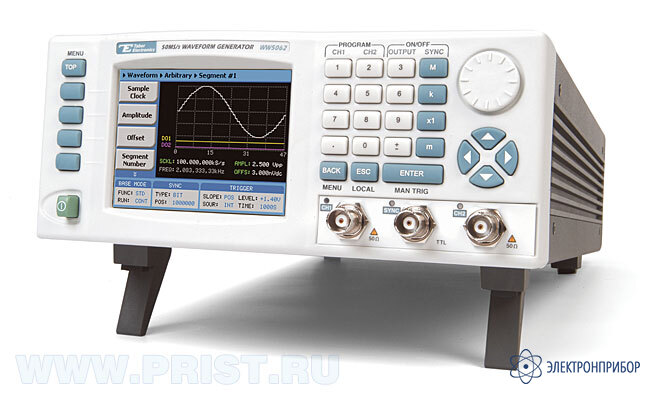

WW5062-1 — генератор

Сохранить в PDF Распечатать
    • Гарантия

      60 месяцев

    • Госреестр РФ

      32978-06

    • Производитель

      Tabor, Израиль

    Назначение генератора сигналов произвольной формы WW5062-1:

    Генератор сигналов произвольной формы WW5062-1: 2 канала; Выходной сигнал: синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение, произвольная форма; Диапазон частот: синус, меандр, импульс, пила – от 100 мкГц до 25 МГц, Sin X/X, гауссовский и экспоненциальный сигналы - от 100 мкГц до 3,125 МГц, треугольник - от 100 мкГц до 7,5 МГц; Шум: полоса частот до 12,5 МГц; Погрешность установки частоты ±1*10-6; Выходной уровень от 10 мВ до 10 Впик на 50 Ом; Постоянное смещение от 0 до 4,5 В; Разрешение: по частоте - 12 разрядов, по амплитуде - 4 разряда; Виды модуляции: АМ, ЧМ, ЧМн, ИМ, ГКЧ; Выход ТТЛ с вводимой задержкой; Синхронизация: автоматическая, ручная, внешняя, мультигенераторная; Сигналы произвольной формы: ЦАП 14 бит; Дискретизация - от 100 мГц до 50 МГц, память 1 М; Цветной ЖКИ с подсветкой, 9 см, разрешение 320х240; ПО для формирования сигнала произвольной формы и управления; Интерфейсы: LAN, USB, GPIB; Масса 3 кг.
    Аналог WW5062, отличие: память 1 М.

  • Технические характеристики генератора сигналов произвольной формы WW5062-1:

    Параметр Значения
    ВЫХОДНЫЕ ПАРАМЕТРЫ
    Количество каналов 2
    Виды выходного сигнала Синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение
    Выходной пиковый уровень на нагрузке 50 Ом 10 мВ – 10 В
    Погрешность установки частоты ±1 x 10-6
    Постоянное смещение ± 4,5 В
    СИНУСОИДА
    Частотный диапазон 0,1 мГц – 25 МГц; 50 МГц (выход дискретизатора)
    Погрешность установки уровня на 1 кГц ±1%
    Неравномерность АЧХ ±5% до 25 МГц
    Коэфффициент гармоник (выходной сигнал 1 В) ≤-50 дБн до 1МГц
    <-45 дБн до 5 МГц
    <-35 дБн до 10 МГц
    <-28 до 25 МГц
    МЕАНДР
    Диапазон частот 0,1 мГц – 25 МГц
    Время нарастания/спада 10 нс
    ИМПУЛЬС
    Диапазон частот 0,1 мГц – 25 МГц
    Перестраиваемая длительность, фронт 0-99,9% от периода (каждый параметр устанавливается отдельно)
    Задержка До 20 с
    ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ
    Диапазон частот 0,1 мГц – 3,125 МГц
    Полоса шумового сигнала 12,5 МГц
    ПРОИЗВОЛЬНАЯ ФОРМА
    Диапазон частот Определяется используемой частотой дискретизации
    Частота дискретизации и объем памяти 100 мГц…50 МГц:
    512кб (опция 1 Мб)
    Разрешение по вертикали 14 бит
    ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ
    Количество сегментов До 2048
    Количество повторяющихся сегментов До 1 миллиона
    Минимальная длительность сегмента 1 мкс
    МОДУЛЯЦИЯ
    Виды модуляции АМ (до 100%), ЧМ (девиация до 50 МГц), ЧМн, ФМн, ИМ, ГКЧ(линейное/ логарифмическое, время качания 1 мс – 1000 с, «прыгающая» частота»), 3D Опции для WW2572A – амплитудная манипуляция, «прыгающая» амплитуда, IQ
    Несущая Любое колебание синус
    Модулирующая Частота: до 100 кГц. Форма: любая.
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 220 В (± 15 %), 50 / 60 Гц
    Габаритные размеры 212 × 88 × 415 мм
    Масса 3 кг
  • Комплект поставки WW5062-1

    Наименование Количество
    1. Прибор 1
    2. Документация 1
    3. Шнур питания 1
    4. Программное обеспечение 1
