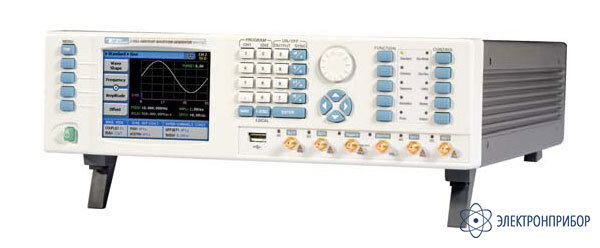

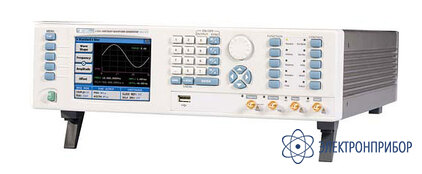

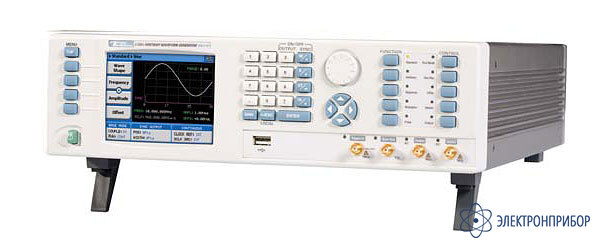

WS8352 — генератор сигналов специальной формы

Сохранить в PDF Распечатать
  • Особенности генератора сигналов специальной формы WS8352:

    • Максимальная частота выходного сигнала: до 350 МГц - синус, до 250 МГц – меандр/импульс, 125 МГц для остальных
    • Частота дискретизации 2 ГГц
    • Амплитуда сигнала до 8 В (пик-пик) на высокоомном выходе или 4 В (пик-пик) на нагрузке 50 Ом
    • Число выходных каналов: 2
    • Разрядность ЦАП 14 бит
    • Стандартные формы – 10 Видов
    • Различные Виды модуляции: АМ, ФМ, ГКЧ, FSK, PSК
    • Специальный интерфейс управления последовательностью
    • Память для формирования сигнала 512 кБ
    • Упрощённый режим формирования и контроля формирования последовательностей в сегментированном режиме
    • Интеллектуальные системы запуска: удержание, ожидание, детектирование, прерывание или перезапуск
    • Внутренняя память 4 Гб для сохранения форм сигнала
    • ПО для формирования сигнала произвольной формы
    • Большой цветной ЖК-дисплей (диагональ 4 дюйма)
    • Интерфейсы ДУ: USB, LAN, GPIB
    • Гарантия 5 лет
  • Технические характеристики генератора сигналов специальной формы WS8352:

    Выходные параметры
    Количество каналов 2
    Тип разъема основного сигнала SMA
    Виды выходного сигнала Синус, треугольник, меандр, импульс, пила, кардиосигнал, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение, повторяющийся или белый шум
    Частотный диапазон 10 кГц – 350 МГц – для синуса 10 кГц – 250 МГц – для импульсного сигнала и меандра 10 кГц – 125 МГц – для остальных типов сигналов
    Разрешение по частоте 8 знаков
    Погрешность установки частоты (±1х10-6)
    Выходное сопротивление 50 Ом
    Связь по выходу / тип выхода DC / несимметричный или дифференциальный
    Диапазон амплитуд 100 мВ – 4 В пик-пик для несимметричного выхода 200 мВ – 8 В пик-пик – для дифф. выхода
    Погрешность установки амплитуды ± (3 % + 5 мВ)
    Постоянное смещение От -1,5 В до + 1,5 В
    Погрешность установки постоянного смещения ± (5 % + 5 мВ)
    Разрешение по амплитуде 4 знака
    Время нарастания /спада 1 нс (типично < 900 пс)
    Выброс 5 %
    Импульс
    Режим Одиночный или парный, программируемый
    Период От 2 нс до 1,6 с
    Разрешение 500 пс
    Длительность импульса, задержка парных импульсов От 1 нс до 1,6 с
    Длительность фронта/спада Быстрая – 1 нс, перестраиваемая – от 1 нс до 1,6 с
    Амплитуда Диапазон: от 50 мВ до 4 В (50 Ом) Низкий уровень: От – 2 В до 1,95 В Высокий уровень: От -1,95 В до 2 В
    Произвольная форма и последовательный режим
    Диапазон частот Определяется используемой частотой дискретизации
    Частота дискретизации От 10 МГц до 2 ГГц
    Память 512 кБ - стандартно
    Минимальный размер сегмента 384 байт
    Разрешение по вертикали 14 бит
    Управление Через ПО или порт управления последовательностью
    Модуляция
    Виды модуляции АМ (От 0,1 до 100 %), ЧМ , ГКЧ (лин.,лог., произвольное), FSK, PSК, ASK
    Несущая АМ, ЧМ синус
    Модулирующая АМ, ЧМ синус, меандр, треугольник
    Общие данные
    Интерфейсы USB (2 шт. – для управления и сохранения данных), LAN, GPIB, порт управления последовательностью
    Дополнительные выходы Маркеры, Синхронизация
    Входы Синхронизация, события, управление последовательностью, опорная частота, тактовая частота
    Дисплей TFT с подсветкой, разрешение 320x240, диагональ 4 “
    Напряжение питания От 100 В до 240 В (± 15 %), 50 / 60 Гц
    Потребляемая мощность 150 ВА
    Габаритные размеры 315 × 88 × 395 мм
    Масса 4,5 кг
    Условия эксплуатации Температура: от 0 до + 40 °С, влажность: не более 85 %
    Условия хранения Температура: от - 40 до + 70 °С
  • Комплект поставки WS8352

    Наименование Количество
    1. Генератор сигналов специальной формы WS8352 1
    2. ПО 1
    3. Руководство по эксплуатации 1
    4. Сетевой шнур 1
