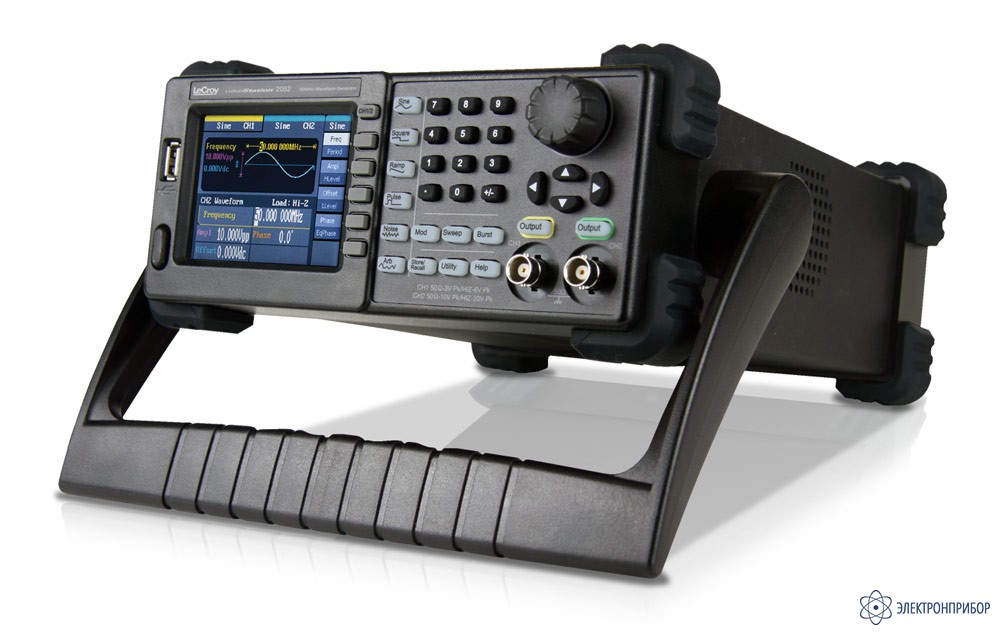

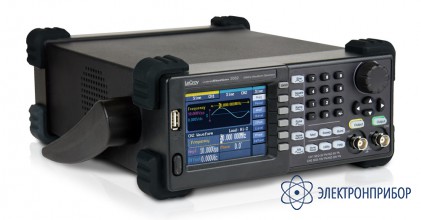

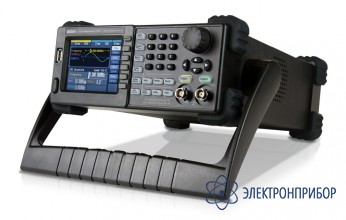

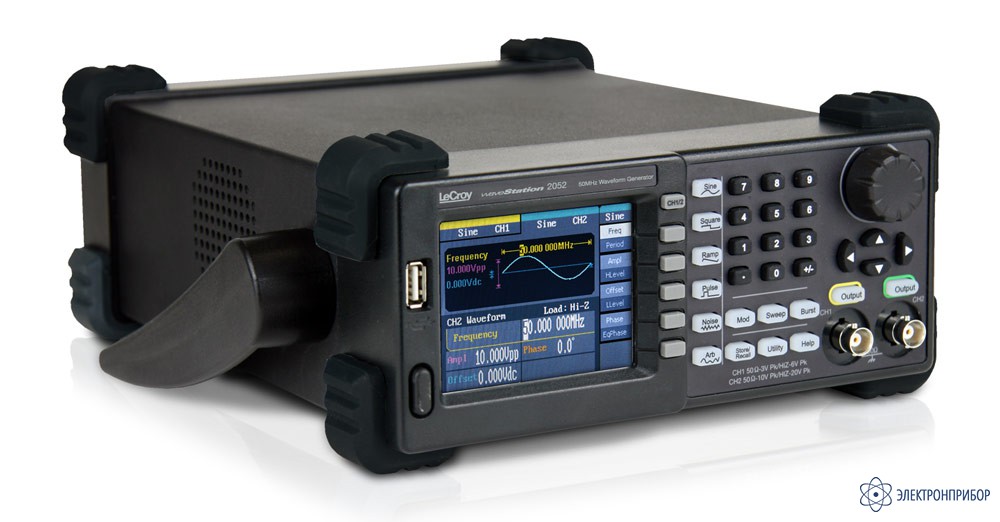

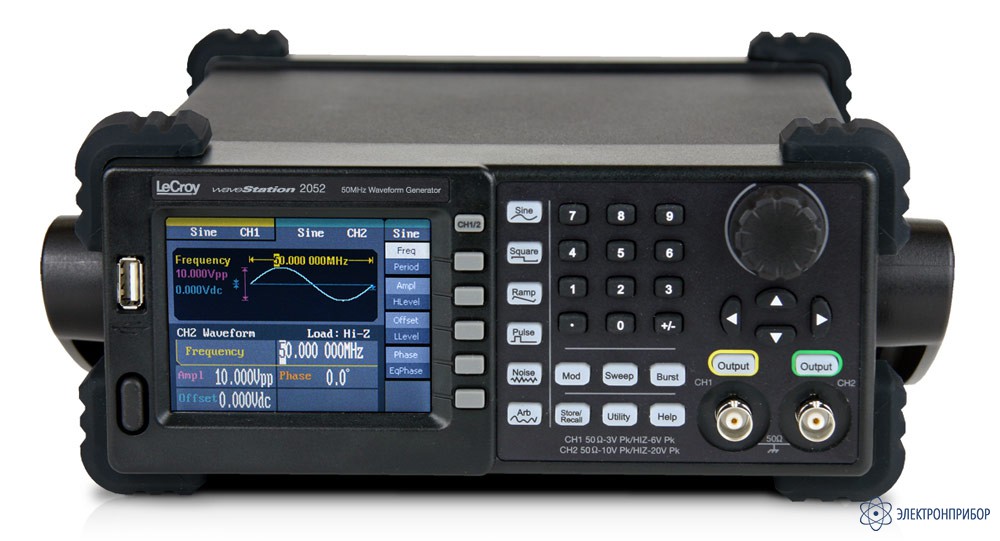

WaveStation 2012 — генератор сигналов произвольной формы

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      53066-13

    • Производитель

      LeCroy, США

    Особенности генератора сигналов произвольной формы WaveStation 2012:

    • 2 канала (два независимых выхода);
    • Диапазон частот (синус): 1 мкГц – 10 МГц (WaveStation 2012), 1 мкГц – 25 МГц (WaveStation 2022), 1 мкГц – 50 МГц (WaveStation 2052); для меандра до 25 МГц (в зависимости от модели);
    • Разрешение по частоте 1 мкГц;
    • Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 16 тысяч точек;
    • Использование прямого цифрового синтеза (DDS);
    • Погрешность (1 год): ±1х10-4 (опция ±2х10-7);
    • Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный, импульс, белый шум;
    • Режим формирования сигнала произвольной формы (45 видов);
    • Виды модуляции: АМ, ФМ, ЧМ, ЧМн, АМн, ШИМ;
    • Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …50000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…500 с, нач. фаза 0,1º - 360º;
    • Вход внешнего ОГ (10 МГц), синхронизация (вход и выход);
    • Интерфейс USB (ДУ, программирование), GPIB (КОП);
    • ПО для формирования сигналов СПФ;
    • Цветной графический дисплей (диагональ 9 см, 320х240);
    • Опция 100: термостатированный опорный генератор (стабильность ±2х10-7).
  • Технические характеристики генератор сигналов произвольной формы WaveStation 2012:

    Параметр WaveStation 2012 WaveStation 2022 WaveStation 2052
    Выходные параметры
    (канал 1 / канал 2)
    Частотный диапазон (для синуса) 1 мкГц – 10 МГц 1 мкГц – 25 МГц 1 мкГц – 50 МГц
    Разрешение 1 мкГц
    Погрешность (1 год) 1х10-4 (опция 100: ±2х10-7)
    Выходной уровень Канал 1: 2 мВпик-пик - 3 Впик-пик (50 Ом)
    4 мВпик-пик - 6 Впик-пик (1 МОм)
    Канал 2: 2 мВпик-пик - 10 Впик-пик (50 Ом, ≤10 МГц)
    2 мВпик-пик - 5 Впик-пик (50 Ом, >10 МГц)
    4 мВпик-пик - 20 Впик-пик (1 МОм, ≤ 10 МГц)
    4 мВпик-пик - 10 Впик-пик (1 МОм, >10 МГц)
    Дискретность установки 1 мВ
    Пределы допускаемой абсолютной погрешности установки амплитуды для синусоидального сигнала 1 кГц ± (0,01xА + 2 мВ) при A<1 В
    ± (0,01xА + 10 мВ) при A≥1 В
    где А - установленное значение амплитуды, мВ
    Неравномерность АЧХ ± 0,3 дБ
    Максимальный выходной ток Канал 1: ± 200 мА; Канал 2: ± 60 мА
    Выходное сопротивление 1 МОм / 50 Ом
    Постоянное смещение
    Диапазон (в зависимости от выходного уровня) Канал 1: ±1,5 В (50 Ом) В; ±3 В (1 МОм)
    Канал 2: ±5 В (50 Ом) В; ±10 В (1 МОм)
    Погрешность установки ±(1 % от смещения +3 мВ)
    Синусоида
    Фазовый шум -180 дБн/Гц при отстройке 10 кГц
    КНИ (коэффициент нелинейных искажений) < 0,1 % (до 20 кГц, 1 Впик-пик)
    Коэффициент гармоник ≤-60 дБн до 1 МГц
    <-53 дБн до 5 МГц
    <-35 дБн до 25 МГц
    <-32 дБн до 50 МГц
    Меандр
    Частотный диапазон 1 мкГц – 10 МГц 1 мкГц – 25 МГц 1 мкГц – 25 МГц
    Время нарастания/спада < 12 нс
    Выброс <5 %
    Перестраиваемая скважность 20 – 80 % (до 10 МГц)
    40 – 60 % (до 20 МГц)
    50 % (до 25 МГц)
    Погрешность установки скважности ±1 % + 20 нс (для скважности 50 %)
    Джиттер 0,01 %
    Пила, треугольник
    Диапазон частот 1 мкГц – 300 кГц
    Нелинейность < 0,1%
    Перестраиваемая скважность 0,0 – 100,0%
    Импульс
    Диапазон частот 500 мкГц – 5 МГц
    Длительность импульса От 16 нс (разрешение 8 нс)
    Время нарастания/спада < 7 нс
    Диапазон изменения скважности 0,1% - 99,9%
    Выброс <5%
    Джиттер 8 нс
    Произвольная форма (СПФ)
    Диапазон частот 1 мкГц – 5 МГц
    Длина памяти 16 тысяч точек
    Разрешение ЦАП 14 бит
    Частота дискретизации 125 МГц
    Память 10 ячеек
    Параметры сигнала Минимальное время нарастания 7 нс, джиттер 8 нс
    Пакетный режим
    Формы сигналов Синус, меандр, пила, произвольная (кроме DC)
    Виды запуска По счету (1 … 50000 импульсов – при минимальной длительности 1 мкс), непрерывный, по строб-импульсу
    Начальная / конечая фаза 0° - +360°
    Период повторения 1 мкс – 500 с
    Источник строб-импульса Внешний
    Источник синхронизации Внешний, внутренний, ручной
    АМ, ЧМ
    Формы несущей Синус, меандр, пила, произвольная (кроме DC)
    Источник модуляции Внешний/внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц)
    Девиация частоты 0 – 0,5*полоса пропускания, разрешение 10 мкГц
    Коэффициент АМ 0 - 120 % (АМ)
    ФМ
    Формы несущей Синус, меандр, пила, произвольная (кроме DC)
    Источник модуляции Внешний / внутренний
    Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц)
    Диапазон установки девиации фазы 0º - 360,0º, разрешение 0,1º
    Диапазон установки девиации фазы 0º - 360,0º, разрешение 0,1º
    ЧМН, АМН
    Формы несущей Синус, меандр, пила, произвольная (кроме DC)
    Источник модуляции Внешний / внутренний
    Модулирующее колебание (внутреннее) Меандр (скважность 50 %, частота 2 мГц – 50 кГц)
    ШИМ
    Диапазон частот 500 мкГц – 20 кГц
    Модулирующее колебание Синус, меандр, пила, произвольная (кроме DC)
    Источник модуляции Внешний / внутренний
    Уровень внешней модуляции -6 В - +6 В
    ГКЧ
    Формы несущей Синус, меандр, пила, произвольная (кроме DC)
    Время качания 1 мс - 500 с
    Закон качания Линейный или логарифмический
    Тип качания Возрастание или убывание
    Входы / выходы
    Вход внешнего ОГ 10 МГц, минимальный уровень 3,3 Впик-пик
    Выход синхросигнала TTL уровень, 50 Ом, максимальная частота 2 МГц, длительность > 50 нс
    Выход сигнала запуска TTL уровень, 50 Ом, максимальная частота 1МГц, длительность > 400 нс
    Вход сигнала внешнего запуска TTL уровень, 5 кОм, максимальное входное напряжение ±6 В, длительность > 100 нс
    Общие данные
    ЖК-дисплей Цветной графический, диагональ 9 см, разрешение: 320х240
    Напряжение питания 220 В (± 15 %), 50 / 60 Гц
    Габаритные размеры 105 × 229 × 281 мм
    Масса 2,6 кг
  • Комплект поставки WaveStation 2012

    Наименование Количество
    1. Генератор сигналов произвольной формы WaveStation 2012 1
    2. Адаптер GPIB-USB 1
    3. Сетевой шнур 1
    4. USB кабель 1
    5. Диск с программным обеспечением 1
    6. Руководство по эксплуатации 1
