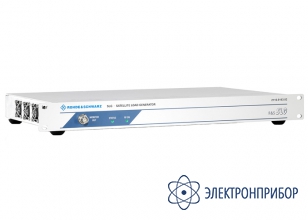

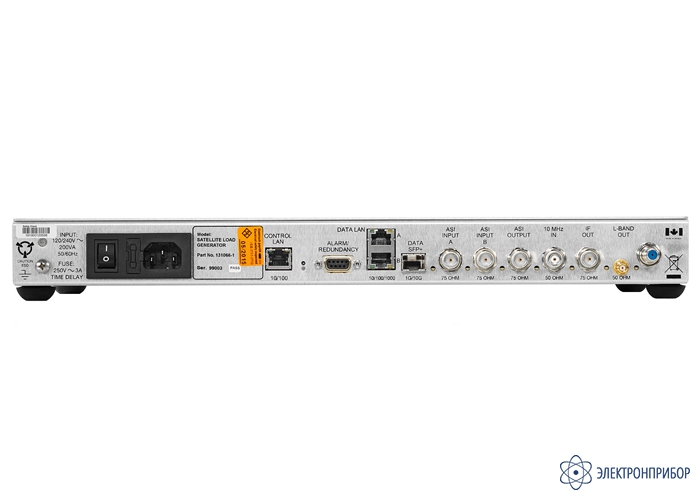

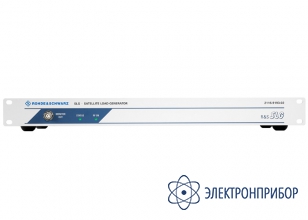

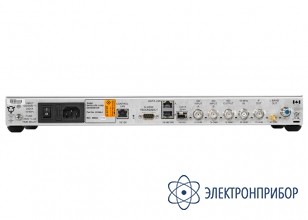

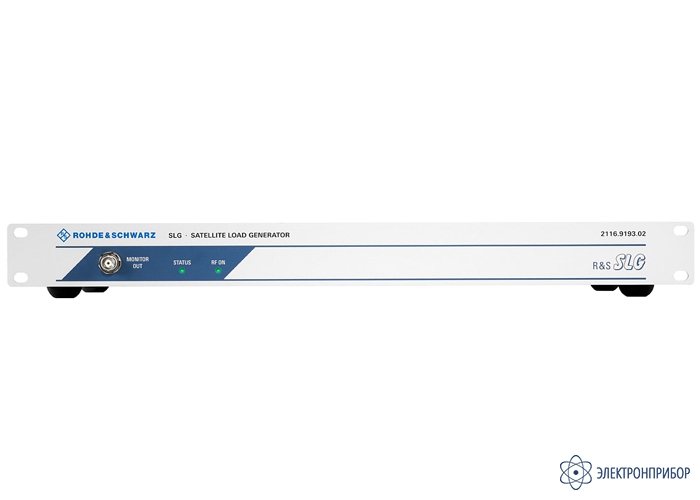

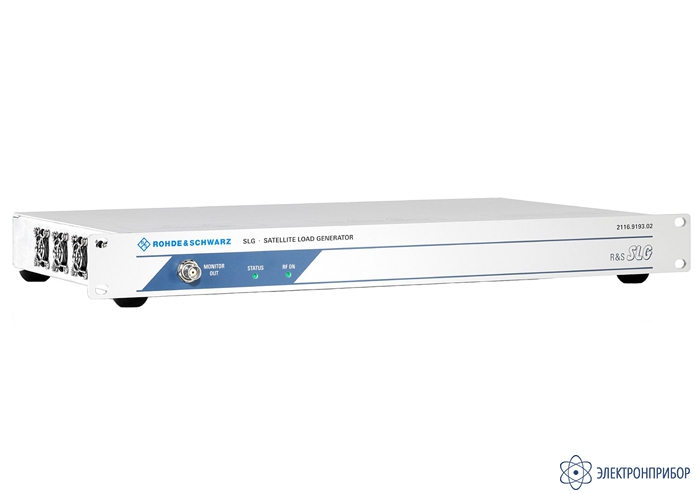

SLG — генератор спутниковых сигналов

Код товара: 52629
  • Назначение генератора спутниковых сигналов SLG:

    Первый в мире комплексный прибор для симуляции спутниковых ТВ-диапазонов с полной нагрузкой канала. SLG может одновременно формировать до 32 каналов спутникового ретранслятора в соответствии со стандартами DVB-S/S2, DVB-S2X, ISDB-S/S3 и turbo, либо единый реальный канал передачи в соответствии с широкополосным DVB‑S2.

    Предназначен в первую очередь для ВЧ испытаний компонентов спутникового ТВ, идеально подходит для испытаний тюнеров и телевизионных приставок, а также повышающих преобразователей, усилителей и полезной нагрузки спутников.

    Доступные модели генератора спутниковых сигналов SLG:

    Особенности генератора спутниковых сигналов SLG:

    • Спутниковый диапазон ПЧ: от 250 МГц до 3225 МГц;
    • До 32 одновременных сигналов ретрансляторов;
    • Независимая настройка символьной скорости, FEC, уровня и частоты;
    • DVB-S/S2/S2X (широкополосный), ISDB-S/S3 и стандарты модуляции turbo;
    • Качество сигнала: 40 дБ MER (тип.).

    Описание генератора спутниковых сигналов SLG:

    ВЧ испытания компонентов спутникового ТВ

    Универсальный источник сигналов для тестирования спутниковых приемников:

    • Максимальная точность и гибкость благодаря многоканальной цифровой генерации сигналов;
    • Имитация реальных условий приема с использованием белого и фазового шума;
    • Управление и связь посредством DiSEqC™;
    • Многоканальный генератор сигналов произвольной формы и модулирующих сигналов.

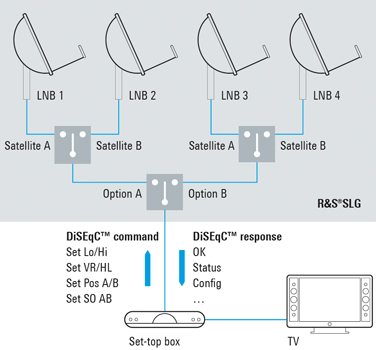

    Рис.1. Управление и связь посредством DiSEqC™

    Симуляция полной нагрузки канала

    Максимальная точность и гибкость благодаря многоканальной цифровой генерации сигналов:

    • Имитация реальных спутниковых конфигураций в лаборатории;
    • Передача видео в реальном масштабе времени при высоких скоростях передачи данных;
    • Поддержка новейших стандартов и технологий: DVB-S2/S2X wideband, связывание каналов, ISDB-S3.

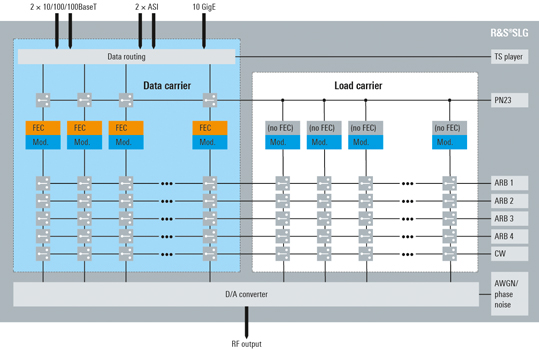

    Рис.2. Прохождение сигналов R&S®SLG

    Концепция ведущий / ведомый

    Система генерации сигналов для всего спутникового диапазона ПЧ:

    • Компактный прибор вместо большого количества отдельных модуляторов;
    • Расширяемая конфигурация ведущий/ведомый;
    • Полный диапазон частот от 250 МГц до 3225 МГц.

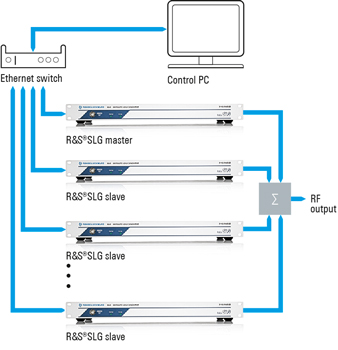

    Рис. 3. SLG — конфигурация ведущий / ведомый

  • Комплект поставки SLG

    Наименование Количество
    1 Генератор спутниковых сигналов SLG в выбранном исполнении 1
