SG-1501B — генератор

Сохранить в PDF Распечатать
  • Назначение генератора сигналов SG-1501B:

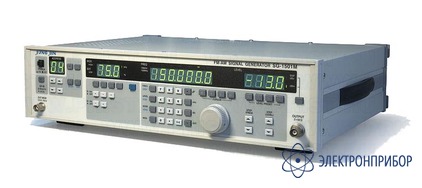

    Генератор АМ / ЧМ / стерео ЧМ - сигналов SG-1501B: Частотный диапазон 100 кГц …150 МГц; Выходной уровень -20 дБмкВ … 126 дБмкВ; Погрешность установки ± 5 х 10-6; Микропроцессорное управление; ЧМ стерео-модуляция; Запись/считывание до 100 профилей; Подсветка клавиш управления; Четыре цифровых дисплея (частота/уровень/глубина АМ/ девиация ЧМ); По отдельному заказу: пульт дистанционного управления, интерфейс GPIB; Масса 7 кг.

  • Технические характеристики генератора сигналов SG-1501B:

    Параметр Значения
    ВЫХОДНАЯ ЧАСТОТА
    Диапазон 100 кГц … 150 МГц (76 … 110 МГц, FM Stereo)
    Дискретность установки 100 Гц
    Индикация частоты 6 разрядов, СДИ табло
    Погрешность установки ± 5x10-6 (± 5 ррт)
    ВЫХОДНОЙ УРОВЕНЬ
    Диапазон - 20 дБмВт ... 126 дБмВт
    Индикация уровня 4 разряда, СД табло
    Погрешность установки ± 1 дБ для уровня 100 дБмкВ
    Погрешность аттенюатора ± 2 дБ (- 20 ...20 дБмкВ), ± 1 дБ (20 ...100 дБмкВ), ±1,5 дБ (100 ...120 дБмкВ)
    Уровень паразитных и гармонических составляющих сигнала < -30 дБн
    КСВН < 1,2
    Выходное сопротивление 50 Ом
    МОДУЛЯЦИЯ
    Частота внутренней модуляции 400 Гц, 1 кГц
    Уровень внешней модуляции 3 В пик-пик ± 2%
    Вход внешней модуляции 10 кОм
    ЧМ-МОДУЛЯЦИЯ
    Девиация частоты 0 … 100 кГц ( несущая 1 … 150 МГц)
    Индикация девиации 3 разряда, СДИ табло
    Погрешность установки ± 10% ( при максимальной девиации 0...100 кГц )
    Коэффициент гармоник огибающей (девиация 75 кГц) ≤ 0,06% (в диапазоне 10,7 …110 МГц)
    ≤ 0,11% (в диапазоне до 10,7 МГц)
    АМ-МОДУЛЯЦИЯ
    Глубина АМ 0 ... 60%
    Дискретность установки 0,1%
    Погрешность установки ± 5% (при внутренней AM в диапазоне 100 кГц ...110 МГц)
    ± 10% (при внутренней AM в диапазоне 110 ...150 МГц)
    Индикация коэффициента АМ 3 разряда, СДИ табло
    Частота внешней модуляции 20 Гц. ..10 кГц (± 1,5 дБ относительно 1 кГц)
    Коэффициент гармоник огибающей (глубина АМ 30%) ≤ 0,65% (в диапазоне 400 кГц…30 МГц)
    ≤ 1,5% (в других диапазонах)
    РЕЖИМ СТЕРЕО
    Разделение стерео-каналов ≥ 50 дБ (400 Гц…1 кГц)
    ≥ 35 дБ (100 Гц…10 кГц)
    ≥ 30 дБ (50 Гц…15 кГц)
    Пилот-сигнал 19 кГц ± 2 Гц
    Коэффициент гармоник огибающей < 0,07%
    ПАМЯТЬ
    Режим программирования запись до 4-х значений выходного уровня
    Запись до 100 профилей
    Предустановленные кнопки ЧМ: 3 (3,5 кГц; 22,5 кГц; 75кГц)/2
    AM: 1/2 (30%; 60%)
    Стерео: 2 (30%, 60%)
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 220 В/240 В ±10%, 50/60 Гц
    Габаритные размеры 115 х 430 х 310 мм
    Масса 7 кг
  • Комплект поставки SG-1501B

    Наименование Количество
    1. Генератор сигналов SG-1501B 1
    2. Сетевой шнур 1
    3. Соединительный кабель BNC 1
    4. Предохранитель 1
    5. Руководство по эксплуатации 1

    Дополнительная комплектация SG-1501B:

    (Поставляется по отдельному заказу)

    Наименование
    1. Пульт ДУ
