RFSG12

Генераторы импульсов и сигналов

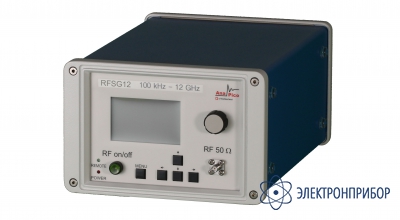

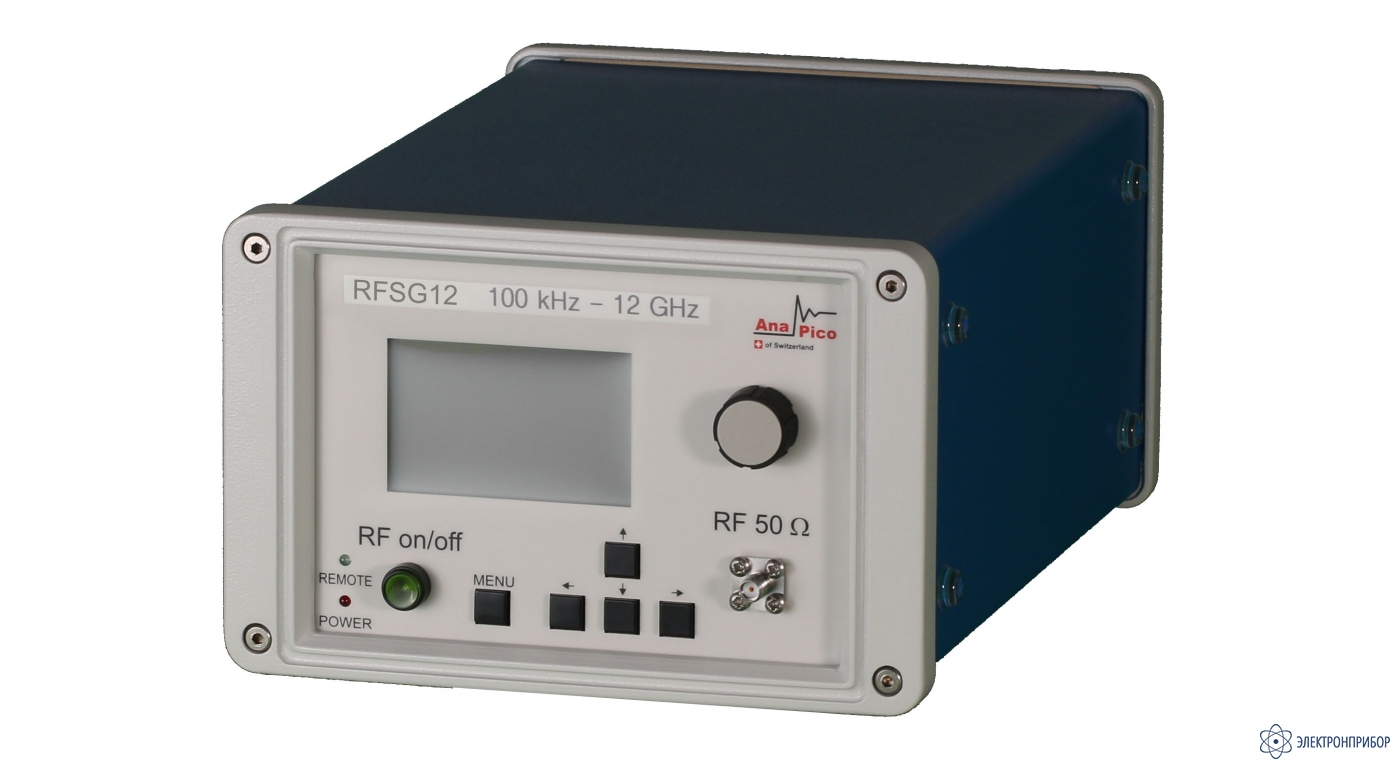

RFSG12 — генератор сигналов

Код товара: 52092
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      67514-17 до 10.05.2027

    • Производитель

      AnaPico, Швейцария

    Описание генератора сигналов RFSG12:

    RFSGXX представляет собой серию малошумящих быстродействующих микроволновых генераторов сигналов, охватывающих диапазоны частот от 100 кГц и до 12, 20 и 26,5 ГГц соответственно, с разрешением 0,001 Гц.

    Генераторы RFSGXX обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов. При этом благодаря усовершенствованному методу генерации частот и дробному делителю частоты достигаются низкий уровень фазового шума в одной боковой полосе и дискретность 1 мкГц.

    В стандартное исполнение RFSGXX заложены амплитудная модуляция (АМ), широкополосная частотная модуляция (ЧМ) с низким уровнем искажений, ФМ, частотная и фазовая манипуляции, линейная частотная модуляция (ЛЧМ) и импульсная модуляция на базе внутреннего генератора последовательности импульсов. Предусмотрены три внутренних источника модуляции. Все режимы модуляции RFSGXX допускают комбинирование. Это позволяет генерировать сложные модулирующие сигналы для современных систем связи и определения местоположения. Сочетание импульсной модуляции и ЧМ позволяет получать эффект Допплера и ЛЧМ-сигналы. Одновременное использование АМ и импульсной модуляции дает возможность формировать типы сигналов, встречающиеся в импульсных РЛС с вращающейся антенной. Комбинация ЧМ и АМ может служить для проверки эффектов замирания в приемниках ЧМ-сигналов.

    Все модели RFSGXX обеспечивают быстрые аналоговое и цифровое свипирование, в том числе свипирование по списку, при котором можно по отдельности задавать частоту, мощность и время выдержки. Гибкие возможности запуска упрощают синхронизацию в средах проведения испытаний.

    Во всех моделях RFSGXX используется сверхстабильный опорный генератор (термостатированный кварцевый генератор) с частотой 100 МГц и температурной компенсацией, что обеспечивает минимальный уход частоты, а также поддерживается фазовая синхронизация с любым стабильным внешним опорным генератором с частотой в диапазоне

  • Технические характеристики генератора сигналов RFSG12:

    Параметр Минимальные Типовые Максимальные Примечание
    Диапазон частот 100 МГц 12,0 Ггц
    20,0 Ггц
    26,5 Ггц
    RFSG12
    RFSG20 с возможностью настройки на 20,5 ГГц
    RFSG26 с возможностью настройки на 30 ГГц
    Разрешение 0,001 Гц
    Дискретность установки фазы 0,1 Град
    Время установки частоты 20 мкс
    20 мкс
    100 мкс
    200 мкс
    < = SN XX-xxx2xxxxx-XXXX
    >= SN XX-xxx3xxxxx-XXXX
    Период обновления частота Режим качания частоты, по списку 400 мкс 400 мкс время от получения команды SCPI
    Уровень фазовых шумов на частоте 1 ГГц
    Отстройка 20 кГц -130 дБн/Гц См. графики измерения фазового шума.
    Джиттер 68 Fs скз В диапазоне частот от 10 Гц до 1 МГц
    Частота спектра
    Гармоники
    Суб-гармоники
    -40 дБн
    -80 дБе
    -30 дБн
    -70 дБн
    Pиз = + 10 дБм
    Негармонические искажения
    < 1 МГц
    > 1 МГц
    -70 дБн
    -75 дБн
    -60 дБн
    -65 дБн
    Pиз = + 10 дБм
    Паразитная ЧМ при 1 ГГц 3 Гц 0,3 Кгц Кому 3 Кгц,
    Взвешенный (МСЭ-Т)
    12 Гц 0,03 Кгц Кому 23 Кгц
    Уровень мощности
    Диапазон
    Без опции PE3 С опцией PE3
    -30 дБм -120 дБм 18 дБм 17 дБм > 10 Мгц
    См. Графики на стр 8
    Разрешение установки уровня 0,01 дБ
    Погрешность установки уровня 0,3 дБ
    0,5 дБ
    1,5 дБ
    < 0,8 дБ
    < 1,3 дБ
    -20 до + 10 к дБм
    -80 до-20 или > 10 дБм
    <-80 дБм
    Выходное сопротивление
    КСВ
    50 Ом
    1,5
    1,7
    1,8
    2,0
    < 3 ГГц
    > 3 ГГц
    Вход опорного генератора 8 МГц 200 МГц Программируется пользователем
    Уровень -5 дБм 0 дБм + 13 дБм
    Диапазон захвата +/-1,0
    Ppm
    Входное сопротивление 50 Ом
    Внутренний опорный генератор 10 МГц
    Точность внутреннего опорного генератора ± 40 млрд.долей Калибруется
    при температуре 23 ± 3 °C
    Температурная нестабильность частота (0 до 50 Градусов) ± 100 Ppb
    Уход частоты опорного генератора за год 0,5 млн.доли
    Уход частоты за день (после 30 дней работы) 5 млрд.д
    Время прогрева 5 Мин
    Выход внутреннего опорного генератора +0 дБм
    50 Ом
    Защита от обратной мощности
    Напряжение постоянного тока 30 В
    РЧ Мощность 36 дБм
    Размеры
    Исключая Соединители Ш x Д x В172 x 250 x 106 Мм
    Включая Соединители Ш x Д x В 172 x 273 x 106 Мм
    Диапазон частот 1 Гц
    1 Гц
    3 Мгц
    1 Мгц
    50 Кгц
    Дискретность по частоте 0,1 Гц
    Размах выходного напряжения 10 мВ 5 В 2 В
    Гармонические искажения синусоидального сигнала 1%
    Выход Сопротивление 50 Ом
    КМОП
    Импульсная модуляция
    Отношение уровней вкл/выкл
    70 дБ
    Частота повторения DC 5 МГц
    Ширина импульса 30 нс
    50 мкс
    Время нарастания/спада 5 нс
    Количество импульсов в последовательности 2 4192
    Ширина импульсов 30 нс 100 мкс
    Видео Пе -40 дБ
    Внешних Вход Амплитуда 1 В
    Частотная модуляция
    Максимальное значение девиации
    (Пик)
    > 2 МГц
    N x 100 МГц
    Модулирующий сигнал Синус, Треугольник,FSK
    Частота модуляции 1 Гц/DC 800 кГц
    Чувствительность по внешнему входу
    Гармонические искажения < 1%
    Фазовая модуляция
    Девиация
    0 N*80 рад
    Частота девиации 1 Гц 800 КГц >-3 дБ полоса пропускания
    Модулирующие сигналы Синус, Треугольник,FSK
    Чувствительность по внешнему входу N 40 рад для
    1 Впик-пик
    Гармонические искажения < 1% Частота модуляции 1 кГц и/или
    N*20 рад девиация
    Частота Диапазон 1 Гц
    1 Гц
    3 Мгц
    1 Мгц
    50 Кгц
    Синус
    Треугольник
    Меандр
    Частота Разрешение 0,1 Гц
    Пиковая амплитуда выходного напряжения 10 мВ 2 В Синус, Треугольник
    Меандр (CMOS Выход)
    Гармонические искажения 1% < 100 Кгц, 1 Vpp
    Выходное сопротивление 50 Ом
    Cmos
    Синус, Треугольник,
    меандр
    Видеосигнал внутреннего импульсного модулятора
    Выход КМОП
    Период 30 нс 50 с
    Ширина импульса 15 нс 50 с
    Время выдержки 10 нс
    Trigger OUT Режим синхронизации для нескольких источников
    Режимы Запуск начала свипирования
    Запуск на каждую точку
    Триггер Сигнала Импульса Ширина 100 нс
    Виды запуска Непрерывной, однократный, по окнам, по затвору
    Источник запуска RF кнопка, внешний, по шинам
    (GPIB, LAN, USB)
    Режимы запуска Непрерывный, запуск-работа, сброс-
    работа»
    Задержка запуска Подл. уточн
    Погрешность запуска 5 мкс
    Задержка внешнего запуска 50 мкс 40 с
    Разрешение внешнего запуска 15 нс
    Счетный цикл запуска 1 255
    Полярность запуска По переднему фронту по заднему фронту
  • Комплект поставки RFSG12

    Наименование Количество
    1 Генератор сигналов - RFSG12 1
