PM8571A — генератор импульсов

Код товара: 21639
  • Назначение генератора РМ8571:

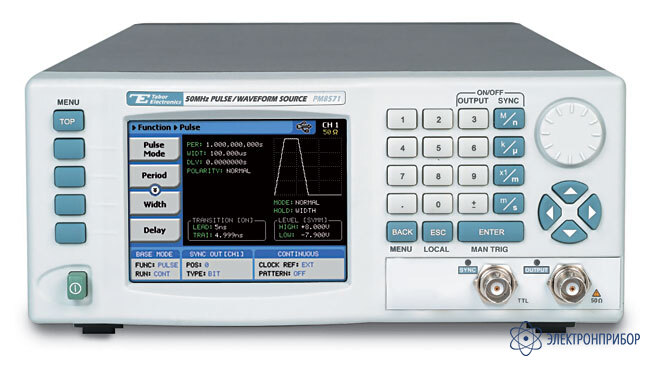

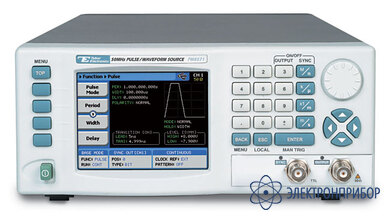

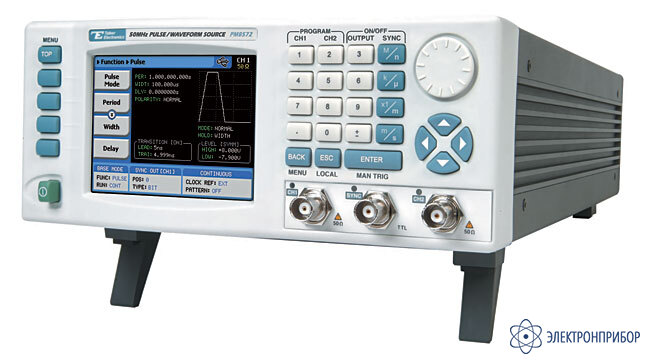

    Компания Tabor Electronics объявила о начале выпуска генераторов новой серии PulseMaster. На данный момент серия представлена двумя моделями: PM8571 (один канал) и PM8572 (два канала). Генераторы построены на платформе генераторов серии WonderWave (2571, 2572) и обладают аналогичными характеристиками и возможностями по воспроизведению сигналов стандартной и произвольной формы. Однако, в первую очередь новая серия предназначена для использования в качестве генераторов импульсов.

    Кроме этого, прибор поддерживает возможность программной эмуляции наиболее популярных аналоговых генераторов импульсов таких как Agilent 81101, Fluke 80/1, HP8116, HP8112, HP8160, HP8165, LeCroy LW410, Tabor 8500, Tabor 8550/1, Tekе FG5010 и PG5110, что позволяет легко заменять в автоматизированных системах устаревшие приборы на модель из новой серии PulseMaster.

    Особенности генератора РМ8571:

    • Одноканальные и двухканальные генераторы импульсов / сигналов специальной / произвольной форм;
    • Диапазон частот: 50 МГц для генератора импульсов (100 МГц в режиме генератора специальных сигналов)
    • Режим генератора сигналов произвольной формы: частота дискретизации 250 МГц, разрядность ЦАП 16 бит, память 1 Мб (опция 4/8 Мб), режим сегментации;
    • Размах 16 Впик на нагрузке 50 Ом;
    • Разрешение 10 пс при задании временных параметров импульса;
    • Параллельный 16 битный выход;
    • Встроенный частотомер до 100 МГц;
    • ПО ArbConnection для формирования сигнала произвольной формы;
    • Интерфейсы ДУ: USB, LAN, GPIB;
    • Гарантия 5 лет.
  • Технические характеристики генератора РМ8571:

    Параметр Значения
    ВЫХОДНЫЕ ПАРАМЕТРЫ
    Количество каналов 1
    Амплитуда на нагрузке 50 Ом 16 мВ - 16 В
    Верхний / нижний пиковый уровень (50 Ом) -7,9 ...+8 В / -8 ... +7,9 В
    Погрешность установки амплитуды ±2% на частоте 1 кГц
    ИМПУЛЬС
    Режим работы Одиночный/парный импульс, задержанный, фиксированной скважности
    Период 20 нс…10 с, разрешение 11 разрядов
    Погрешность установки периода ± 1 х 10-6
    Длительность импульса 8 нс… 10 с, разрешение 10 пс
    Погрешность установки длительности ± (0,2% + 250 пс)
    Джиттер ± 100 x 10-6
    Задержка 0 … 10 с между первым и вторым импульсом в режиме парных импульсов или между основным и синхроимпульсом
    Режим фиксированной скважности 1% ... 95% - скважность остается постоянной вне зависимости от установленной длительности импульса
    Погрешность установки скважности ± (2% + 250 пс)
    Время нарастания Не более 5 нс
    Выброс Не более 6%
    СИГНАЛЫ СПЕЦИАЛЬНОЙ ФОРМЫ
    Виды сигналов Синус, треугольник, меандр, пила, экспонента, гаусс, шум, sin x/x, постоянное напряжение
    Параметры Аналогично серии WW
    ПРОИЗВОЛЬНАЯ ФОРМА
    Частота дискретизации и объем памяти 1.5 Гц…250 МГц
    Разрешение по вертикали 16 бит
    Память 1 Мб (опция 4/8 Мб)
    Режим сегментации Параметры и режимы работы аналогичны серии WW
    Параллельный 16 бит выход Уровень LVDS, выдача побитной информации с ЦАП
    ЧАСТОТОМЕР
    Диапазон частот 20 Гц – 100 МГц
    Время счета От 100 мкс до 1 сек, разрешение 7 знаков/секунду
    Режимы работы Частота, период, длительность импульса, число импульсов
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 220 В (± 15 %), 50 / 60 Гц
    Габаритные размеры 212 х 88 х 415 мм
    Масса 3 кг
    Интерфейс LAN, GPIB, USB
  • Комплект поставки PM8571A

    Наименование Количество
    1. Прибор 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
    4. Программное обеспечение 1
