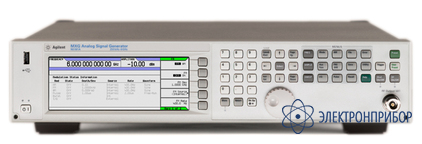

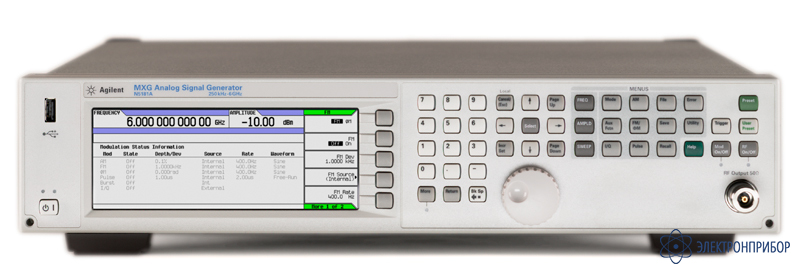

N5181A-501 — генератор ВЧ

Сохранить в PDF Распечатать
  • Назначение генератора сигналов высокочастотного N5181A-501:

    Генератор сигналов высокочастотный N5181A-501: Частотный диапазон от 250 кГц до 1 ГГц; Разрешение по частоте 0,01 Гц; Амплитуда от -110 дБмВт до +13 дБмВт; Разрешение по амплитуде 0,02 дБ; Режим ГКЧ со скоростью перестройки от 1 мс (опция UNZ); Опции аналоговой модуляции: АМ, ЧМ, ФМ, ИМ; Интерфейсы USB, GPIB, LAN; Масса 12,5 кг.

  • Технические характеристики генератора сигналов высокочастотного N5181A-501:

    Параметр Значения
    ВЫХОДНАЯ ЧАСТОТА
    Диапазон 250 кГц … 1 ГГц
    Дискретность установки 0,01 Гц
    Погрешность установки ± 1 х 10-6 за год, есть вход для внешней опоры
    ВЫХОДНОЙ УРОВЕНЬ
    Диапазон -110 … +13 дБмВт
    От -127 дБмВт гарантированно и от -144 дБмВт негарантированно с опцией 1EQ
    Дискретность установки 0,02 дБ
    Погрешность установки уровня ± (0.6 … 1,3) дБ в зависимости от частоты и уровня
    Возможна коррекция АЧХ пользователем
    КСВН < (1,7 … 2,4) в зависимости от частоты
    Выходное сопротивление 50 Ом, сечение 7/3 мм
    СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ
    Фазовый шум -126 ... -104 дБн/Гц при отстройке на 20 кГц в зависимости от частоты несущей
    Паразитная ЧМ 0,3 … 4 Гц скз в зависимости от частоты
    Гармоники несущей ≤ - 30 дБн
    Негармонические составляющие -40 … -60 дБн в зависимости от частоты
    ЧАСТОТНАЯ МОДУЛЯЦИЯ (ОПЦИЯ UNT)
    Девиация частоты Максимальная девиация от 1 до 20 МГц в зависимости от частоты несущей с разрешением от 1 Гц до 20 кГц
    Частота модулирующего колебания 5 Гц … 3 МГц
    Коэффициент гармоник огибающей Не более 0,4%
    Погрешность девиации ±2%
    Источник модуляции Внутренний или внешний
    АМПЛИТУДНАЯ МОДУЛЯЦИЯ (ОПЦИЯ UNU)
    Диапазон модуляции До 90% с разрешением 0,1%
    Частота модулирующего колебания 5 Гц … 10 кГц
    Погрешность установки Кам ±5*Кам%
    Коэффициент гармоник огибающей Не более 2%
    Источник модуляции Внешний или внутренний
    ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ОПЦИЯ UNU)
    Коэффициент закрытия в паузе 80 дБ
    Время нарастания 50 нс
    Длительность импульса От 500 нс
    Источник модуляции Внутренний генератор импульсов или внешний
    ИСТОЧНИК ВНУТРЕННЕГО МОДУЛИРУЮЩЕГО КОЛЕБАНИЯ (ОПЦИЯ UNT)
    Диапазон частот 0.1 Гц … 2 МГц, синус
    Разрешение 0,1 Гц
    Погрешность частоты ± 1 х 10-6
    ОБЩИЕ ДАННЫЕ
    Габаритные размеры 103 х 426 х 432 мм
    Напряжение питания 115 / 230 В, 50 / 60 Гц
    Масса 12,5 кг
    Интерфейс USB, LAN, GPIB
  • Комплект поставки N5181A-501

    Наименование Количество
    1. Генератор сигналов высокочастотный N5181A-501 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
