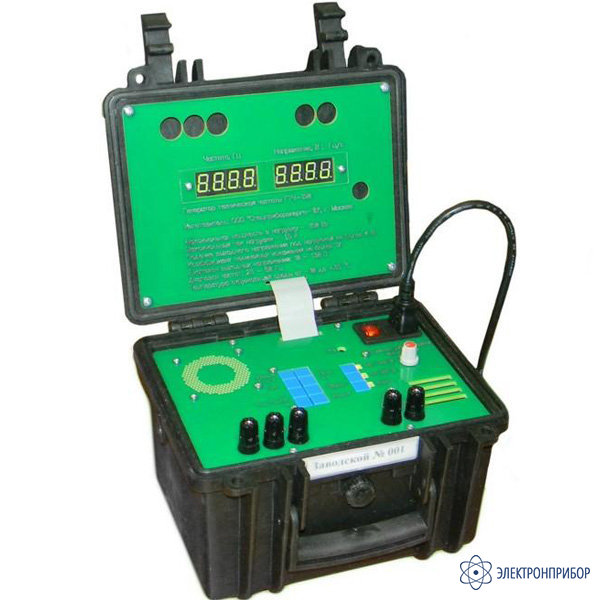

ГТЧ-150 — генератор технической частоты (150 ВА)

Сохранить в PDF Распечатать
    • Гарантия

      24 месяца

    • Производитель

      Прочие

    Назначение генератора ГТЧ-150:

    Предназначен для воспроизведения переменного синусоидального напряжения от 10 В до 130 В с частотой от 25 Гц до 60 Гц для проверки и настройки устройств противоаварийной автоматики - устройств АЧР на объектах энергетики и в других отраслях промышленности.

    Прибор ГТЧ-150 является дальнейшим развитием серии генераторов ГТЧ-2, ГТЧ-3 и ГТЧ-3М и полностью их заменяет.

    В ГТЧ-150, благодаря применению инновационных схемных решений удалось достичь мощности 150 Вт (в ГТЧ-3М максимальная мощность 80 Вт), а также существенно лучших массо-габаритных характеристик.

    Преимущества генератора ГТЧ-150:

    • Небольшая масса (5,8 кг);
    • Небольшие габариты (215х246х162 мм);
    • Точность и стабильность параметров частоты, скорости и времени;
    • Автоматическое линейное изменение частоты с заданной скоростью, которое управляется как вручную, так и дистанционно (управление пуском и остановом изменения частоты осуществляется извне "сухими" контактами);
    • Высокая выходная мощность, до 150 Вт;
    • Малое падение выходного напряжения под максимальной нагрузкой и при максимальном токе (менее 4 В);
    • Малый коэффициент нелинейных искажений синусоидального напряжения на выходе (менее 1%);
    • Малая постоянная составляющая на выходе (не более 0,5 В);
    • Выходные клеммы изолированы;
    • Прибор может генерировать синусоидальное напряжение с 3-й, 5-й или 9-й гармониками с амплитудой 10%, 20% или 30% от первой гармоники;
    • При проверке устройств АЧР не требуется использовать дополнительные приборы (частотомер, вольтметр, секундомер). Напряжение на выходе прибора, частота, скорость изменения частоты, время до срабатывания устройства АЧР измеряются встроенными вольтметром, частотомером и секундомером.
    • Выходное напряжение можно менять плавно по всему диапазону регулирования.
    • Более широкий допустимый температурный диапозон, от -10 до +40 градусов Цельсия.

    Широкие функциональные возможности и удобство пользования, точность выходной частоты, скорости изменения частоты, секундомера обеспечиваются ЭВМ. Стабильность выходной частоты, скорости изменения частоты, секундомера гарантируются кварцевым генератором.

  • Технические характеристики генератора ГТЧ-150:

    Параметр Значения
    Максимальная выходная мощность не менее 150 Вт
    Изменение выходного напряжения при изменении нагрузки от Х.Х. до максимальной нагрузки и при токе не более 2 А не более 4 В
    Диапазон плавного изменения выходного напряжения от 10 В до 130 В
    Допускаемая основная относительная погрешность вольтметра не более 1%
    Выходной ток до 1,5 А
    Диапазон установки частоты выходного напряжения От 25 Гц до 60 Гц
    Дискретность установки частоты выходного напряжения 0,01 Гц
    Пределы допускаемой абсолютной погрешности установки частоты ±0,001 Гц
    Стабильность частоты (после установления рабочего режима) за 1 час работы на Х.Х. ±0,0005 Гц
    Коэффициент нелинейных искажений Не более 1%
    Диапазон установки скорости изменения частоты от 0,1 Гц/с до 9,9 Гц/с
    Дискретность установки скорости изменения частоты 0,1 Гц/c
    Пределы допускаемой абсолютной погрешности установки скорости изменения частоты ±0,03 Гц/с
    Диапазон измерения секундомера От 0 с до 99,9 с
    Допускаемая суммарная погрешность секундомера

    - при скорости изменения частоты 1,0 – 9,9 Гц/с (систематическая составляющая плюс относительная погрешности)
    0 – 9,99 с
    10,0 – 99,9 с

    - при скорости изменения частоты 0,1 – 0,9 Гц/с (систематическая составляющая плюс пределы абсолютной погрешности)
    0 – 9,99 с
    10,0 – 99,9 с


    (0,01с) + 3%
    (0,1с) + 3%



    (0,1 с) + 0,1 с
    (1 с) + 0,1 с
    Габаритные размеры 215х246х162 мм
    Масса 5,8 кг

    Частота выходного напряжения автоматически меняется с заданной скоростью в любую сторону от любого значения частоты в пределах от 25 Гц до 60 Гц. После останова автоматического изменения частоты Генератор отобразит время изменения частоты.

    Генератор дополнительно воспроизводит напряжение основной частоты с содержанием гармоник:

    • 3-я гармоника 10%, 20% и 30% амплитуды первой гармоники;
    • 5-я гармоника 10%, 20% амплитуды первой гармоники;
    • 9-я гармоника 10%, 20 % амплитуды первой гармоники.

    Предусмотрена возможность сдвига фазы между первой и высшими гармониками от 0 до 360 градусов, относительно первой гармоники, дискретно , с шагом 11,25 градуса (1/32 периода первой гармоники).

    Условия эксплуатации:

    • Температура окружающего воздуха -10...+40 оC.
    • Относительная влажность окружающего воздуха 90% при +25 оС.
    • Атмосферное давление 84 – 106,7 кПа (630 – 800 мм рт.ст.).

    Надежность прибора:

    • Средняя наработка на отказ - 5000 часов.
    • Средний срок службы 7 лет. Через 8 лет службы генератор должен быть направлен для восстановления на завод-изготовитель.
    • Среднее время восстановления 72 часа.

    Электропитание прибора:

    • напряжение (220±22) В, частота (50±0,5) Гц;
    • предельные отклонения частоты питающей сети и содержание гармоник - по ГОСТ 13109.
