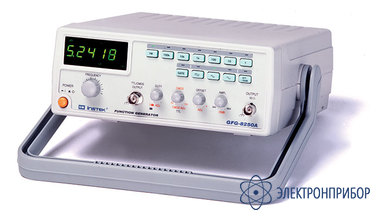

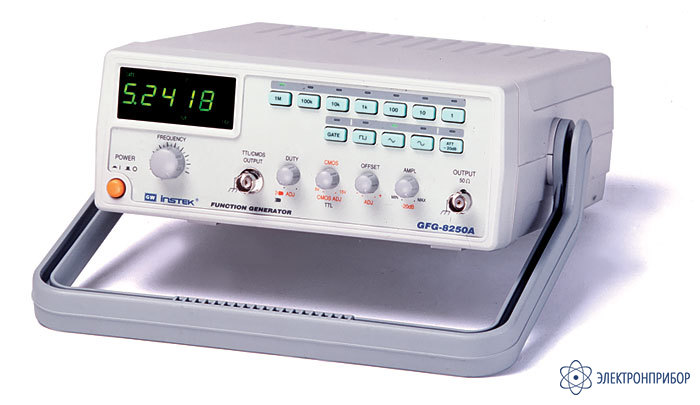

GFG-8250A — генератор

Код товара: 21708
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      19969-05 до 01.08.2010

    • Производитель

      GW Instek, Тайвань

    Краткие характеристики GFG-8250A:

    • Частотный диапазон 0,5 Гц ... 5 МГц
    • Форма сигнала: синус, треугольник, прямоугольник
    • Функция внешнего управления частотой
    • Встроенный частотомер (измерение внутр./внешн. частоты)
    • Внутр./внеш. АМ/ЧМ
  • Технические характеристики GFG-8250A:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон 0,5 Гц … 5 МГц (7 диапазонов)
    Погрешность установки ±(5% + 1 Гц)
    Амплитуда > 10 В (на 50 Ом)
    Выходное сопротивление 50 Ом
    Аттенюатор 2х(минус 20 дБ ± 1 дБ) с плавной регулировкой
    Постоянное смещение ±5 В (на 50 Ом)
    Асимметрия формы 0,2…0,8 (1 МГц) - плавно регулируется
    Дисплей 6-разрядный, СД-индикаторы
    СИНУСОИДАЛЬНЫЙ СИГНАЛ Коэффициент гармоник £ 1,2% при максимальной амплитуде (0,5 Гц …100 кГц), £ 30 дБ (100 кГц...5 МГц)
    Неравномерность формы £ 0,3 дБ, (0,5 Гц…500 кГц), £ 1,0 дБ, (500 кГц…5 МГц)
    ТРЕУГОЛЬНЫЙ СИГНАЛ Нелинейность £ 2% (0,5 Гц…100 кГц), £ 5% (100 Гц…5 МГц)
    ПРЯМОУГОЛЬНЫЙ СИГНАЛ Асимметрия импульсов ±2% (1 Гц…100 кГц)
    Время нарастания/спада £ 50 нс (макс. уровень,50 Ом)
    КМОП-ВЫХОД Выходной уровень От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой
    Время нарастания / спада £ 120 нс
    ТТЛ-ВЫХОД Выходной уровень ³ 3 В
    Коэффициент нагрузки 20 ТТЛ-элементов
    Время нарастания/спада £ 25 нс
    ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ Входное напряжение 0…(10 ±1)В
    Входное сопротивление 10 кОм
    ЧАСТОТОМЕР Частотный диапазон 0,5 Гц…5 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10-5)
    Разрешение 10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц
    Стабильность опорн. ген-ра ±10-5(23°С ± 5°С) после 30 мин. работы
    Входной импеданс 1 МОм / 150 пФ
    Чувствительность £ 35 мВ (5 Гц…100 МГц), £ 45 мВ (100 МГц…150 МГц)
    ОБЩИЕ ДАННЫЕ Напряжение питания 115 В / 230 В±15%, 50 / 60 Гц
    Габаритные размеры 251 x 91 x 291 мм
    Масса 2,3 кг
