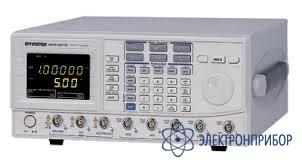

GFG-3015 — генератор

Сохранить в PDF Распечатать
  • Краткие характеристики GFG-3015:

    • Частотный диапазон 10 мГц … 15 МГц (8 диапазонов)
    • Синус, меандр, треугольник, пила, импульс
    • Макс.разрешение 10 мГц, погрешность ±0,02%
    • Выход: 0,01 … 10,00 В на 50 Ом (ед.измерения: СКЗ, пик-пик, дБм)
    • Одновременная индикация уровня и частоты
    • Регулировка смещения (±5 В) и коэф. заполнения (20 … 80%)
    • Внутр./внеш. АМ-ЧМ, лин./лог. свиппирование, синхрозапуск, стробирование
    • Внутр./внеш. частотомер: до 150 МГц, ±20 ppm, макс. разрешение 100 нГц, чувствительность от 35 мВ ср.кв.
    • Внешнее управление частотой (100:1; 0 … 10 В)
    • Выход сигнала синхронизации
    • Интерфейс RS-232C
  • Технические характеристики GFG-3015:

    ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
    ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон 10 мГц…15 МГц, 8 диапазонов с автовыбором
    Погрешность установки ± (0,02 % + 5 ед. счета)
    Разрешение 10 мГц (0,01 Гц…1,5 кГц); 0,1 Гц (0,150 …15 кГц); 1 Гц (1,5…150 кГц); 10 Гц (0,015 …1,5 МГц); 100 Гц (0,15…15 МГц)
    Выходной уровень 0,01…10 Впик-пик (ср кв, дБм) на 50 Ом, разрешение 10 мВ
    Погрешность установки ± 3 % (10 Гц…1 МГц); ± 10 % (1 …15 МГц)
    Выходное сопротивление 50 (± 10 %) Ом
    Постоянное смещение -5…5 В (± 3 %) на 50 Ом, разрешение 10 мВ
    Регулировка коэф. заполнения -80…20…80 % (± 1 %), частота до 1 МГц, разрешение 1 %
    СИНУСОИДА Коэффициент гармоник £ 0,5 % (-46 дБс) 10 Гц…100 кГц
    £ -30 дБс до 15 МГц
    ТРЕУГОЛЬНИК Нелинейность формы £ 1% во всем диапазоне амплитуд на частоте 100 Гц
    МЕАНДР Асимметрия формы ± (1% от периода + 3 нс)
    Время нарастания/спада < 18 нс
    МОДУЛЯЦИЯ Виды модуляции АМ, ЧМ, свиппирование, синхрозапуск (внутр/внеш), стробирование (определяется видом модуляции)
    Модулирующий сигнал Синус, меандр, треугольник, пила, асимметричные импульсы
    Частота модуляции 10 мГц… 10 кГц (± 1 ед. счета), разрешение 0,01 / 1 / 100 Гц
    Уровень модуляции >1 Впик-пик на 10 кОм
    АМ Коэффициент АМ 0…100 %
    Частота модуляции Внутренняя: 10 мГц…10 кГц; Внешняя: 0…1 МГц
    Полоса несущей (-3 дБ) 100 Гц…5 МГц
    Внешняя АМ < 10 Впик-пик при коэф. модуляции 100 %
    ЧМ Девиация 0…± 15 %
    Частота модуляции Внутренняя: 10 мГц…10 кГц; Внешняя: 0…50 кГц
    Внешняя ЧМ < 5 Впик-пик при девиации 15 %
    СВИПИРОВАНИЕ Диапазон свипирования 10 мГц…15 МГц, 8 диапазонов
    Глубина свипирования Не менее 100:1
    Частота свипирования 10 мГц…10 кГц
    Режимы свипирования Линейное и логарифмическое
    Выходное напряжение 0…5 Впик-пик на 10 кОм
    СИНХРОЗАПУСК Фаза пуск-стоп 90…260°
    Частота синхросигнала 100 мГц…10 кГц
    Частота несущей 100 мГц…1 МГц (возможно до 10 МГц)
    Внешняя несущая 0…1 МГц, уровень ТТЛ
    ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ Входное напряжение 0…10 (± 1) В, глубина регулировки 100:1
    Входное сопротивление 10 кОм
    ЧАСТОТОМЕР Частотный диапазон Внутренняя/внешняя (5 Гц…150 МГц) (± 2 х 10-5 + 1 ед.)
    Макс. разрешение 100 нГц (частота 0,1 Гц); 1 Гц (частота 100 МГц)
    Нестабильность кварца ± 2 х 10-5 (23 ± 5 °С) после 30 мин прогрева
    Входной импеданс 1 МОм / 150 пФ
    Чувствительность £ 35 мВср.кв. (до 100 МГц), £ 45 мВср.кв. (> 100 МГц)
    ОБЩИЕ ДАННЫЕ Напряжение питания 115 / 230 В (± 15 %), 50 / 60 Гц
    Габаритные размеры 290 x 142 x 460 мм
    Масса 5 кг
