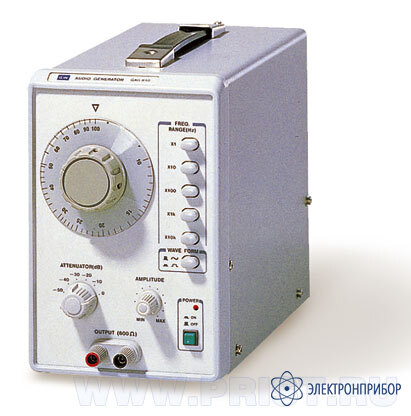

GAG-810 — генератор

Код товара: 21618
  • Назначение генератора сигналов НЧ GAG-810:

    Генератор сигналов НЧ GAG-810: Диапазон частот 10 Гц ... 1 МГц; Низкий уровень гармоник 0.02%; Максимальный выходной уровень 5 Вср.кв. на 600 Ом; Ослабление выходного уровня на 50 дБ (шаг 10 дБ); Генерация импульсного сигнала (размах 10 В, нарастание/спад < 200 нс); Вход внешней синхронизации; Масса 2,5 кг.

  • Технические характеристики генератора сигналов НЧ GAG-810:

    Параметр Значения
    СИНУСОИДАЛЬНЫЙ СИГНАЛ
    Диапазон частот 10 Гц …1 МГц (5 поддиапазонов)
    Погрешность установки ± (3% + 1Гц)
    Индикация частоты Шкала лимба
    Выходной уровень 5 Вср.кв. на нагрузку 600 Ом
    Неравномерность уровня ± 0.5 дБ в диапазоне 10 Гц - 1 МГц относительно 1 кГц, нагрузка 600 Ом
    Коэффициент гармоник 500 Гц - 20 кГц < 0.02%
    100 Гц - 100 кГц < 0.05%
    50 Гц - 200 кГц < 0.3%
    20 Гц - 500 кГц < 0.5%
    10 Гц - 1 МГц < 1.5%
    ПРЯМОУГОЛЬНЫЙ СИГНАЛ
    Размах сигнала > 10 Впик-пик
    Время нарастания/среза < 200 нс
    Выбросы на вершине импульса < 2% на частоте 1 кГц, при максимальном выходном уровне
    Неравномерность вершины < 5% на частоте 50 Гц
    Коэффициент заполнения 50% (± 5%)
    ВЫХОД
    Выходное сопротивление 600 Ом (± 10%)
    Аттенюатор 0, -10 дБ, -20 дБ, -30дБ, -40 дБ, -50 дБ
    Погрешность ослабления ± 1 дБ при нагрузке 600 Ом
    СИНХРОВХОД
    Полоса синхронизации ± 5% от установленной частоты генератора на каждый 1 Вср.кв. синхросигнала
    Максимальный уровень синхросигнала 15 В (DC + AСпик.)
    Входное сопротивление 150 кОм
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100 / 120 / 220 / 240 В ± 10%, 50 / 60 Гц
    Габаритные размеры 132 х 211 х 297 мм
    Масса 2,5 кг
  • Комплект поставки GAG-810

    Наименование Количество
    1. Генератор сигналов НЧ GAG-810 1
    2. Сетевой шнур 1
    3. Соединительный кабель GTL-103 1
    4. Руководство по эксплуатации 1
