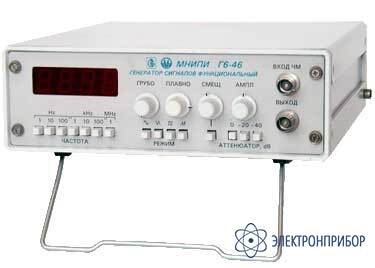

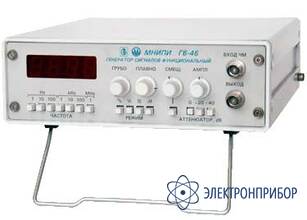

Г6-46 — генератор сигналов функциональный

Сохранить в PDF Распечатать
  • Назначение генератора сигналов функционального Г6-46

    Генератор сигналов функциональный Г6-46 является многофункциональным прибором, формирующим нормированные сигналы пяти форм в широком диапазоне частот, содержит цифровую индикацию частоты.

    Особенности генератора сигналов функционального Г6-46

    • Полоса частот 0,1 Гц - 1МГц
    • Внешняя ЧМ-модуляция
    • Синхровыход с сигналом ТТЛ
    • Цифровая индикация частоты формируемых сигналов
    • Малые габариты и вес
  • Технические характеристики генератора сигналов функционального Г6-46

    Параметр Значение
    Формы выходных сигналов Синус, треугольник, пила, прямоугольник, синхровыход (уровень ТТЛ)
    Диапазон частот 0,1 Гц - 1 МГц
    Погрешность установки частоты ≤ 1%
    Нестабильность частоты за 15 мин 0,5%
    Амплитуда:
    без нагрузки
    нагрузка 600 Ом

    ≥ 20 В (размах сигнала)
    ≥ 10 В (размах сигнала)
    Плавное ослабление ≥ 20 дБ
    Плавное смещение сигналов От 2,5 В до -2,5 В (нагрузка 600 Ом) и от 5 до - 5 В без нагрузки
    ЧМ-модуляция:
    Частота от 0 до 0,1 центральной частоты работы генератора, амплитуда ≤ 5 В, полярность любая
    Сигнал синусоидальной формы
    Коэффициент гармоник 5% в диапазоне от 10 Гц до 100 кГц
    Сигнал прямоугольной формы
    Длительность фронта и среза ≤ 100 нс (нагрузка 600 Ом, 100 пф)
    Выбросы на вершинах сигнала ≤ 5% (нагрузка 600 Ом, 100 пф)
    Асимметрия импульсов ≤ 5% (нагрузка 600 Ом, 100 пф)
    Сигнал треугольной формы
    Коэффициент нелинейности 1,5% в диапазоне частот от 1 до 100 Гц
    Сигнал пилообразной формы
    Коэффициент нелинейности 1,5% в диапазоне частот от 1 до 100 Гц
    Сигнал прямоугольной формы (ТТЛ уровень, синхровыход)
    Значение напряжения:
    высокого уровня
    низкого уровня

    ≥ 2,4 В (нагрузка 300 Ом, 100 пФ)
    ≤ 0,4 В (нагрузка 300 Ом, 100 пФ)
    Время перехода "1" → "0" и "0" → "1" ≤ 100 нс
    Общие характеристики
    Питание (220±22) В, (50±0,5) Гц
    Потребляемая мощность 10 В · А
    Габаритные размеры (HxWxD) 210x248x71 мм
    Масса 2 кг
    Условия эксплуатации:
    Рабочая температура
    Влажность

    5°С - 40°С
    80% при 25 °С
  • Комплект поставки Г6-46

    Наименование Количество
    1. Генератор сигналов функциональный Г6-46 1
