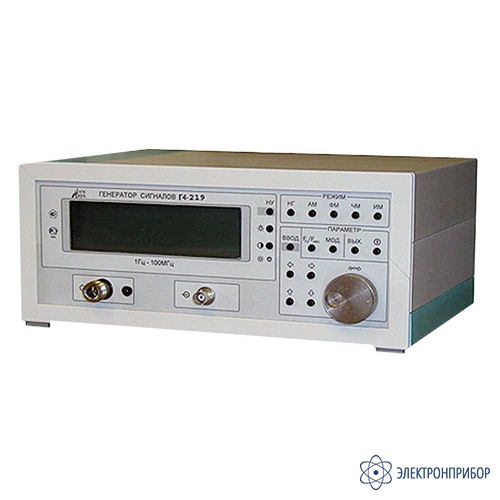

Г4-219 — генератор сигналов измерительный

Код товара: 51049
  • 32580-12

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      32580-12 до 23.03.2027

    Описание генератора сигналов измерительного Г4-219:

    Генератор сигналов измерительный Г4-219 обеспечивает работу в следующих режимах:

    1) немодулированная генерация (НГ);

    2) амплитудная модуляция (АМ):

    • внутренняя модуляция сигналом синусоидальной формы;
    • внутренняя модуляция сигналом прямоугольной формы;
    • внешняя модуляция сигналом сложной формы.

    3) амплитудно-импульсная модуляция (АИМ):

    • внутренняя модуляция сигналом прямоугольной формы; o внешняя модуляция.

    4) частотная модуляция (ЧМ):

    • внутренняя модуляция сигналом прямоугольной формы;
    • внутренняя модуляция сигналом прямоугольной формы;
    • внутренняя модуляция сигналом треугольной формы;
    • внутренняя линейно-импульсная модуляция;
    • внешняя модуляция сигналом сложной формы.

    5) фазовая модуляция (ФМ):

    • внутренняя модуляция сигналом синусоидальной формы;
    • внутренняя модуляция сигналом прямоугольной формы;
    • внешняя модуляция сигналом сложной формы.

  • Технические характеристики генератора сигналов измерительного Г4-219:

    Параметр Значение
    Рабочий диапазон частот генератора 1 Гц – 100 МГц (для всех режимов)
    Погрешность установки частоты выходного сигнала не более 3×10-6 fн, где fн – несущая частота
    Нестабильность частоты за 15 минут работы в нормальных условиях после установления рабочего режима не хуже 5×10-7 fн, где fн – несущая частота
    Паразитная девиация частоты в режиме НК не более 1×10-7  fн, где fн – несущая частота
    Максимальный уровень выходного сигнала на согласованной нагрузке 50 Ом 1 В (20 мВт)
    Глубина регулировки уровня выходного сигнала минус 100 дБ относительно 1 В с шагом от 1 мкВ до 1 мВ
    Погрешность электронной регулировки опорного уровня встроенным аттенюатором не более ± 1,0 дБ при регулировке до 60 дБ и не более ± 2,0 дБ при регулировке до 100 дБ
    Уровень паразитных, гармонических и комбинационных спектральных составляющих не более минус 35 дБ относительно уровня несущей частоты
    Режим амплитудной модуляции (АМ)
    Максимальный уровень выходного сигнала без модуляции 0,5 В
    Рабочий диапазон модулирующих частот внутреннего генератора от 0,1 Гц до 100 кГц с шагом перестройки от 0,1 Гц до  10 Гц, погрешность установки частоты модулирующего сигнала не более ± 5·10-5 fм, где fм- модулирующая частота генератора
    Коэффициент амплитудной модуляции от внутреннего генератора регулируется от 0 % до 99,9 % с шагом 0,1 %
    Погрешность установки коэффициента АМ не более ± 1 %
    Паразитная девиация частоты не превышает 10-7·fн + 10 Гц, где fн – несущая частота
    Рабочий частотный диапазон внешнего модулирующего источника сигнала сложной формы от 10 Гц до 20 кГц
    Режим амплитудно-импульсной модуляции (АИМ)
    Рабочий диапазон частоты заполнения от 1 Гц до 100 МГц
    Шаг установки частоты заполнения от 0,001 Гц до 10 Гц
    Глубина ИМ не менее 50 дБ
    Длительность видеоимпульса и промежутка между ними регулируется в пределах от 1 мкс до 200 с с шагом от 0,1 мкс до 0,01 с
    Погрешность установки длительности импульсов при внутренней модуляции не превышает шаг регулировки длительности импульса
    Длительность нарастания и спада импульсов по уровням 0,1 и 0,9 не превышает 10 % от длительности импульсов, неравномерность вершины импульса не превышает 15 %
    Рабочий частотный диапазон внешнего модулирующего цифрового сигнала ТТЛ уровня от постоянного до 1 МГц
    Режим частотной модуляции (ЧМ)
    Рабочий диапазон модулирующей частоты синусоидального и прямоугольного сигнала от 0,1 Гц до 100 кГц, с шагом перестройки от 0,1 Гц до 10 Гц и погрешностью установки частоты модулирующего сигнала не более 5·10-5, девиация частоты от 1 Гц до 100 кГц с шагом от 1 Гц до 0,1 к Гц и погрешностью установки 0,2 %
    Длительности линейно-нарастающего и линейно-спадающего участков огибающей треугольного сигнала регулируются независимо в пределах от 1 мс до 600 с с шагом от 1 мс до 0,1 с, приращение по частоте от несущей в конце линейно-нарастающего участка регулируется от 1 кГц до 50 МГц с шагом от 1 Гц до 10 кГц;
    При линейно-импульсной модуляции регулируется длительность видеоимпульса и промежуток между ними в пределах от 1 мс до 600 с с шагом от 1 мс до 0,1 с, приращение по частоте от несущей в конце линейно-нарастающего участка регулируется от 1 кГц до 50 МГц с шагом от 1 Гц до 10 кГц
    Рабочий частотный диапазон внешнего модулирующего источника сигнала сложной формы от 10 Гц до 20 кГц
    Режим фазовой модуляции (ФМ)
    Рабочий диапазон модулирующей частоты от 0,1 Гц до 100 кГц с шагом перестройки от 0,1 Гц до 10 Гц
    Погрешность установки частоты модулирующего сигнала не более ± 5·10-5·fм, где fм – модулирующая частота
    Девиация  регулируется от 0,1 о до 360 о с шагом 0,1 о
    Погрешность установки девиации + 0,2 %
    Рабочий частотный диапазон внешнего модулирующего источника сигнала сложной формы от 10 Гц до 20 кГц
    Общие характеристики
    Генератор обеспечивает программирование своих функций по интерфейсу RS-232
    Габаритные размеры генератора (длина x ширина x высота), не более 290x129x222 мм
    Масса генератора не превышает 3,5 кг
    Мощность, потребляемая прибором от сети питания при номинальном напряжении не превышает 30 ВА
    Температура окружающего воздуха, °С от 5 до 40
    Относительная влажность при температуре 30 °С не более 90

  • Комплект поставки Г4-219

    № Наименование Количество
    1 Генератор сигналов Г4-219 1
    2 Шнур соединительный сетевой 1
    3 Вставка плавкая ВП2Б-1В 1А 250В 2
    4 Кабель К8 (СТЫК С2, RS 232)  1
    5 Кабель соединительный К9 (7/3,04 - 7/3,04) 1
    6 Кабель соединительный К10 (Байонет-байонет) 1
    7 Футляр 1
    8 Руководство по эксплуатации 1
    9 Формуляр 1
