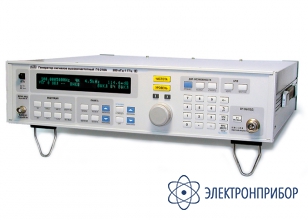

Г4-218А — генератор ВЧ сигналов

Код товара: 49591
  • 63006-16

    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      63006-16 до 21.01.2021

    • Производитель

      АКИП

    Сертификаты

    Особенности генератора ВЧ сигналов Г4-218А:

    • Частотный диапазон: 200 кГц…1000 МГц;
    • Высокое разрешение выходной частоты (1 Гц);
    • Погрешность установки ± 2 х 10-6;
    • Низкий уровень фазовых шумов;
    • Девиация частоты до 100 кГц с разрешением 0,1 кГц;
    • Коэффициент АМ до 100 % с разрешением 0,1 %;
    • Широкий диапазон установки выходного уровня (-127…13 дБм);
    • Опция «100» (ОГ погреш. уст. ± 2 х 10-7, кр.вр. нестаб. ±1,0 х 10-8);
    • Защита выхода от внешнего источника (25 Вт макс.);
    • Запись в память до 300 профилей;
    • Интерфейсы: GBIB, RS-232C.

  • Технические характеристики генератора ВЧ сигналов Г4-218А:

    Параметр Значения
    ВЫХОДНАЯ ЧАСТОТА
    Диапазон 200 кГц … 1000 МГц
    Дискретность установки 1 Гц
    Погрешность установки ± (2 х 10-6); с опцией «100» ± (2 х 10-7)
    Нестабильность частоты ± (1,0 х 10-7); с опцией «100» ± (1,0 х 10-8)
    ВЫХОДНОЙ УРОВЕНЬ
    Диапазон Минус 127…13 дБм на нагрузку 50 Ом
    Дискретность установки 0,1 дБ
    Погрешность установки уровня ± 0,8 дБ (типичная); ± 1,2 дБ при уровне 0 дБм
    Погрешность установки ослаблений аттенюатора ± 1,0 дБ (минус 4. ..13 дБм)
    ± 1,5 дБ (минус 4.. .минус 37 дБм)
    ± (1,5 дБ + 0,1 дБ/10 дБ) (минус 37...минус 127 дБм)
    Гармоники несущей ≤ минус 30 дБ при уровне не превышающем 10 дБм
    Субгармоники ≤ минус 25 дБс (> 550 МГц)
    Негармонические составляющие ≤ минус 50 дБс (< 137,5 МГц);
    ≤ минус 60 дБс (137,5…1000 МГц)
    Плотность фазовых шумов < 120 дБс/Гц при отстройке на 20 кГц от несущей 500 МГц
    КСВН < 1,5
    Выходное сопротивление 50 Ом
    ПАРАЗИТНАЯ МОДУЛЯЦИЯ НЕМОДУЛИРОВАННОГО СИГНАЛА
    Паразитная ЧМ < 30 Гц (< 137,5 МГц)
    < 5 Гц (137,5…275 МГц)
    < 10 Гц (275…550 МГц)
    < 20 Гц (550…1000 МГц)
    Паразитная АМ < -65 дБс в полосе 50 Гц…15 кГц
    МОДУЛЯЦИЯ
    Внутренняя модуляция 10 Гц…20 кГц с шагом 10 Гц (до 10 кГц), 100 Гц (10…20 кГц)
    Фиксированные частоты: 400 Гц; 1 кГц; 3 кГц
    Погрешность установки ± 1 % (100 Гц...20 кГц); ± 5 % (до 100 Гц)
    Внешняя модуляция АМ: 50 Гц…20 кГц
    ЧМ: 50 Гц…100 кГц
    Вход: 600 Ом; 1,5 В пик. (относительно 1 кГц)
    ЧМ СИГНАЛ
    Девиация частоты 0,0…100 кГц
    Дискретность установки 0,1 кГц
    Погрешность установки ± 10 % при значении девиации 0,6. ..1,6 кГц
    ± 15 % при значении девиации 1,6. ..100 кГц
    Коэффициент гармоник огибающей < 2 % (частота модуляции 1 кГц; девиация 75 кГц)
    Паразитная АМ < 2 % (1…1000 МГц, модуляция 1 кГц, максимальная девиация)
    АМ СИГНАЛ
    Коэффициент АМ 0,0…100 % (уровень несущей ≤ 7 дБм)
    Дискретность установки 0,1 %
    Погрешность установки от ± (0,1·КАМ+5%) при коэффициенте АМ до 90 %
    Коэффициент гармоник огибающей < 10 % (5...50 %)
    < 20 % (50...90 %)
    ОБЩИЕ ДАННЫЕ
    Защита выхода Обеспечивается защита при подаче от внешнего источника: до 25 Вт, до 25 В постоянное
    Габаритные размеры 115 х430 х 410 мм
    Напряжение питания 115 / 230 В, 50 / 60 Гц
    Масса 14 кг

  • Комплект поставки Г4-218А

    № Наименование Количество
    1 Генератор сигналов ВЧ Г4-218А 1
    2 Шнур питания 1
    3 Кабель N-N типа 1
    4 Предохранитель 1
    5 Руководство по эксплуатации 1
