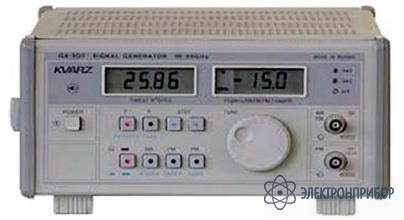

Г4-204 — генератор сигналов ВЧ

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      Прочие

    Назначение генератора сигналов ВЧ Г4-204

    Генератор сигналов ВЧ Г4-204 применяется в качестве источников СВЧ-колебаний в режимах НГ, ИМ, АМ, ЧМ при настройке, регулировке, испытаниях радиотехнических устройств.

    Генератор сигналов ВЧ Г4-204 обеспечивает калибровку измерителей мощности, измерение потерь, ослаблений, КСВН, параметров антенн и антенных трактов. Может быть использован в составе АИС, а также в качестве свип-генераторов при панорамных измерениях параметров цепей.

    Встроенная однокристальная микро ЭВМ полностью автоматизирует процесс управления прибором ВЧ Г4-204, производит набор и установку параметров, исключает установку запрещенных режимов, устанавливает отсчет параметров в заданных единицах.

    Автоматическая калибровка нуля усилителя постоянного тока системы АРМ позволяет существенно увеличить динамический диапазон ее работы и свести к минимуму температурную погрешность уровня выходной мощности.

    Особенности генератора сигналов ВЧ Г4-204

    • Настольное исполнение
    • Число каналов-1
    • Максимальная частота 17850 МГц
    • Виды сигналов-синус
    • Внутренняя модуляция
    • Линеное качание частоты
    • Многофункциональный
    • Малогабаритный
    • Калиброванный уровень выходной мощности в диапазоне 2…37.5 ГГц
    • Высокая степень экранирования
    • НГ, ИМ, АМ, ЧМ, свипирование
    • Современный дизайн
    • Простота конструкции
    • Высокая надежность
  • Технические характеристики генератора сигналов ВЧ Г4-204

    Параметр Значение
    Диапазон частот, ГГц 8.15…17.85
    Погрешность установки частоты ± 0.5%
    Уровень выходной мощности 40 мВт
    Пределы регулирования уровня выходной мощности 30 дБ
    Погрешность установки уровня выходной мощности не более ±1.5 дБ
    Относительный уровень гармоник и субгармоник не более –25 дБ (2f, 3f)
    Уровень мощности с дополнительного выхода (пределы регулирования 20 дБ) не менее 1 мВт
    Частотная модуляция Диапазон модулирующих частот 0.05 … 100 кГц
    Девиация частоты 25 МГц
    Амплитудная модуляция Диапазон модулирующих частот 0.05 … 5 кГц
    Коэффициент модуляции 0 … 50%
    Импульсная модуляция Частота повторения импульсов 0.05 … 200 кГц
    Длительность импульсов 0.1 мкс … 10.0 мс
    Подавление сигнала в паузе не менее 60 дБ
    Свипирование Полоса свипирования от 10 МГц до полного диапазона рабочих частот
    Время автоматического свипирования 20 мс, 80 мс; 1 с
    Общие данные Диапазон рабочих температур –10 … +50 °С
    Относительная влажность воздуха не более 98 % при 25 °С
    Питание от сети переменного тока 220 ± 22 В / 50 ±0.5 Гц; 115 ±5.75 В / 400 ±10 Гц
    Потребляемая мощность не более 60 В·А
    Габариты 240 × 120 × 300 мм
    Масса 7.5 кг
  • Комплект поставки Г4-204

    Наименование Количество
    1. Генератор сигналов Г4-204 1
