Генераторы импульсов и сигналов

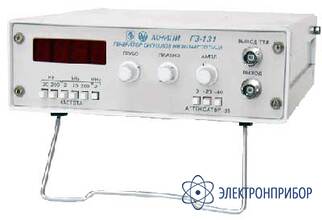

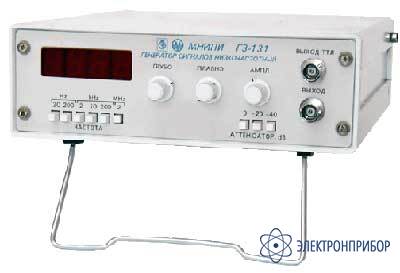

Г3-131 — генератор сигналов низкочастотный

Код товара: 35900
    • Гарантия

      24 месяца

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      25564-21 до 07.07.2026

    • Производитель

      МНИПИ, Республика Беларусь

    Назначение генератора сигналов низкочастотного Г3-131

    Генератор сигналов низкочастотный Г3-131 обладает широким диапазоном частот, имеет малые искажения синусоидальных сигналов, содержит цифровую индикацию и выход сигналов ТТЛ-уровня.

    Генератор низкочастотного синусоидального сигнала Г3-131предназначен для исследования, настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, вычислительной и измерительной технике, приборостроении.

    Особенности генератора сигналов низкочастотного Г3-131

    • Полоса частот 2 Гц - 2 МГц
    • Цифровая индикация частоты
    • Светодиодная индикация рабочего диапазона и уровня ослабления
  • Технические характеристики генератора сигналов низкочастотного Г3-131

    Параметр Значение
    Формы выходных сигналов Синус, прямоугольник (ТТЛ уровень)
    Диапазон частот 2 Гц - 2 МГц
    Погрешность установки частоты ± 1%
    Нестабильность частоты за 15 мин 0,1%; за 180 мин 0,5%
    Амплитуда:
    без нагрузки
    нагрузка 600 Ом

    ≥ 10 В
    ≥ 5 В
    Плавное ослабление ≥ 20 дБ
    Сигнал синусоидальной формы
    Коэффициент гармоник 0,5% до 20 Нz; 0,2% до 200 кHz; 1% до 2 МHz
    Сигнал прямоугольной формы (ТТЛ уровень)
    Значение напряжения:
    высокого уровня
    низкого уровня

    ≥ 2,4 В (нагрузка 300 Ом, 100 пФ)
    ≤ 0,4 В (нагрузка 300 Ом, 100 пФ)
    Время перехода из высокого уровня в низкий и наоборот ≤ 100 нс
    Общие характеристики
    Питание (220±22) В, (50±0,5) Гц
    Потребляемая мощность 10 В · А
    Габаритные размеры (HxWxD) 210x248x71 мм
    Масса 2 кг
    Условия эксплуатации:
    Рабочая температура
    Влажность

    5°С - 40°С
    80% при 25 °С
  • Комплект поставки Г3-131

    Наименование Количество
    1. Генератор сигналов низкочастотный Г3-131 1
