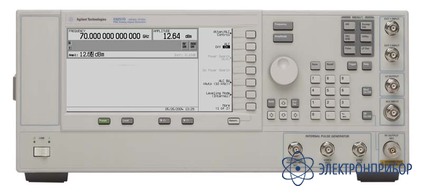

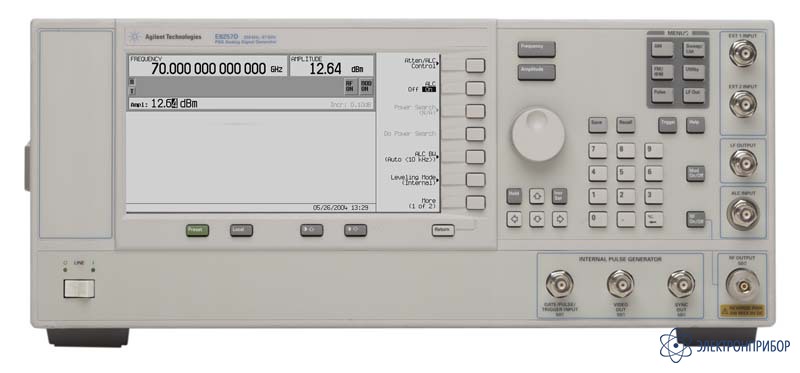

E8257D-520 — генератор СВЧ

Сохранить в PDF Распечатать
  • Назначение генератора ВЧ E8257D-520:

    Генератор ВЧ E8257D-520: Частотный диапазон 250 кГц … 20 ГГц; Высокое разрешение выходгой частоты 0,001 Гц; Высокий уровень выходной мощности -20 … +10 дБмВт (опция); Разрешение 0,01 дБ; Погрешность установки уровня 0,6 ... 2,5 дБ; Низкий уровень фазовых шумов; Интерфейс GPIB; Опции аналоговой модуляции: аттенюатор и модуляции АМ, ЧМ, ИМ, ГКЧ; Масса 22 кг.

  • Технические характеристики генератора ВЧ E8257D-520:

    Параметр Значения
    ВЫХОДНАЯ ЧАСТОТА
    Диапазон 250 кГц … 20 ГГц
    Дискретность установки 0,001 Гц
    Погрешность установки ± 1 х 107 за год (±3 х 10-8 опция UNR)
    ВЫХОДНОЙ УРОВЕНЬ
    Диапазон -20 … 10 дБмВт, до +20 дБмВт с опцией 1ЕА, от -120 дБмВт с опцией 1Е1
    Дискретность установки 0,01 дБ
    Погрешность установки уровня ± (0,6 … 2,5) дБ в зависимости от частоты и уровня
    Возможна коррекция АЧХ пользователем
    КСВН < (1,4 … 2,0) в зависимости от частоты
    Выходное сопротивление 50 Ом, сечение 3,5/2,4/1,85 мм в зависимости от модели
    СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ
    Фазовый шум -130 дБн/Гц при отстройке на 20 кГц (опция UNR)
    Гармоники несущей < - 55 дБн
    Негармонические составляющие <-(50 … 60) дБн
    АНАЛОГОВАЯ МОДУЛЯЦИЯ (ОПЦИЯ UNT)
    ЧМ Девиация от 1 до 30 МГц в зависимости от частоты
    АМ Коэффициент модуляции до 100%
    Источник модуляции Внешний (частота модуляции до 10 МГц) или внутренний (до 1 МГц, синус, треугольник, пила, меандр, шум)
    ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ОПЦИЯ UNU И UNW)
    Коэффициент закрытия в паузе 80 дБ
    Время нарастания 6 нс
    Длительность импульса 1 мкс (частота следования не более 0,5 МГц)
    ОБЩИЕ ДАННЫЕ
    Габаритные размеры 178 х426 х 515 мм
    Напряжение питания 115 / 230 В, 50 / 60 Гц
    Масса 22 кг
  • Комплект поставки E8257D-520

    Наименование Количество
    1. Генератор ВЧ E8257D-520 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
