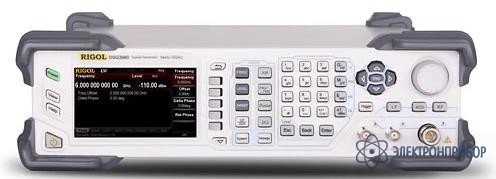

DSG3030 — генератор высокочастотный

Сохранить в PDF Распечатать
  • Особенности генератора высокочастотного DSG3030

    • Диапазон частоты выходного сигнала DSG3030: 9 кГц ~ 6 ГГц, разрешение 0.1 Гц
    • Диапазон амплитуды выходного сигнала: от -130 до +13 дБм, разрешение 0.01 дБ
    • Погрешность амплитуды: <0.5 дБ
    • Уровень фазовых шумов составляет менее -110 дБн/Гц при отстройке 20 кГц
    • Высокостабильный опорный генератор: температурная стабильность 0.5 ppm; 0.005 ppm (опция)
    • Режимы модуляции: АМ/ЧМ/ΦМ, импульсная (внутр. или внеш. модулирующий сигнал для любого типа модуляции)
    • Генератор заданной последовательности импульсов (опция)
    • IQ модуляция и выход I/Q модулирующего сигнала (опция)
    • Стандарт высоты 2U для установки в стойку; комплект для монтажа в стойку RM-DSG3000 (опция)
    • Электронный аттенюатор
    • Функция автоматической калибровки постоянства амплитуды выходного сигнала (учет внешних кабелей, аттенюаторов, усилителей и т.п.) для измерительных систем с отслеживанием уровня мощности выходного сигнала (опция)
    • Цветной LCD TFT дисплей 10.9 см, 480x272 px
    • Интерфейсы DSG3030: USB/LAN (поддержка LXI)/GPIB для дистанционного управления; поддержка системы команд SCPI
    • Многоязычный интерфейс, встроенная система подсказок
    • Габариты DSG3030: 364х420х112 (мм), вес 6.4 кг
  • Технические характеристики генератора высокочастотного DSG3030

    Характеристика Значение
    ЧАСТОТА
    Частотные характеристики
    Диапазон частот 9 кГц ~ 3 ГГц
    Разрешение 0,01 Гц
    Скорость переключения <10 мс (типичное)
    Фазовый сдвиг настраиваемый, с шагом 0,01°
    Частотные диапазоны
    Частотные диапазоны Значение частоты N
    1 f ≤ 23,4375 МГц 1
    2 23,4375 МГц < f ≤46,875 МГц 0,03125
    3 46,875 МГц < f ≤ 93,75 МГц 0,06625
    4 93,75 МГц < f ≤ 187,5 МГц 0,125
    5 187,5 МГц< f ≤ 375 МГц 0,25
    6 75 МГц< f ≤ 750 МГц 0,5
    7 750 МГц< f ≤ 1500 МГц 1
    8 1500 МГц < f ≤ 3000 МГц 2
    Внутренний источник опорной частоты
    Частота опорного генератора 10 МГц
    Температурная стабильность (0°С ~ 50°С) <0,5 ppm
    <5 ppb (с опцией OCXO-A08)
    Старение <1 ppm / год
    <30 ppb / год (с опцией OCXO-A08)
    Выход внутреннего опорного генератора Частота 10 МГц
    Уровень +8 дБ (типичное)
    Выходной импеданс 50 Ом (номинальное)
    Вход для внешнего опорного генератора Частота 10 МГц
    Уровень 0дБ ...+10 дБ (типичное)
    Входной импеданс 50 Ом (номинальное)
    Максимальная девиация ±5 ppm
    Свипирование по частоте
    Рабочие режимы пошаговое, по списку
    Режим одиночное, непрерывное
    Диапазон полный
    Форма треугольник, пила
    Шаг изменения линейный, логарифмический
    Количество точек пошаговое: 2...65535
    по списку: 1...6001
    Временной диапазон 20 мс...100 с
    Запуск Авто, ручной, внешний, по шине (GPIB, USB, LAN)
    Спектральный состав
    Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм) < -30 дБн
    Субгармонические искажения (CW режим, f ≤ 3 ГГц) < -65 дБн; < -80 дБн (типичное)
    Негармонические искажения (CW режим, уровень >-10дБм,отстройка >10 кГц) f ≤ 1,5 ГГц < -64 дБн; < -70 дБн (типичное)
    1,5 ГГц < f ≤ 3 ГГц < -58 дБн; < -64 дБн (типичное)
    Собственный фазовый шум (CW режим, измер.диапазон 1 Гц,отстройка 20 кГц) f = 100 МГц < -120 дБн/Гц (типичное)
    f = 1 ГГц < -108 дБн/Гц; < -110 дБн/Гц (типичное)
    f = 3 ГГц < -102 дБн/Гц; < -104 дБн/Гц (типичное)
    Общие искажения (CW режим, RMS f= 1ГГц) 0,3 кГц...3 кГц < 5 Гц скз, <1 кГц скз (типичное)
    0,03 кГц...20 кГц < 30 Гц скз, <8 Гц скз (типичное)
    УРОВЕНЬ
    Диапазон установки
    Нормированное значение Устанавливаемое значение
    Максимальный выходной уровень 9 кГц ≤ f < 100 кГц +7 дБм +10 дБм
    100 кГц ≤ f < 1 МГц +13 дБм +15 дБм
    1 МГц ≤ f < 3 ГГц +13 дБм +25 дБм
    Минимальный выходной уровень 9 кГц ≤ f < 100 кГц -110 дБм -120 дБм
    100 кГц < f ≤3 ГГц -130 дБм -140 дБм
    Абсолютная неопределенность
    +13 ~ -60 дБм -60 ~ -110 дБм -110 ~ -130 дБм
    Погрешность установки уровня 9 кГц ≤ f < 100 кГц ≤0,5 дБ (тип.) ≤0,7 дБ (тип.)
    100 кГц < f ≤3 ГГц ≤0,7 дБ ≤0,5 дБ (тип.) ≤0,9 дБ )≤0,5 дБ (тип.) ≤0,7 дБ (тип.)
    КСВН ≤1,8 (типичное)
    Установка уровня < 5 %
    Время установки(ALC=on, частота фиксирована, 20°С ~ 30°С) ≤5 мс (типичное)
    Непрерывный режим настройки уровня(ATT-фиксирован, ALC=on, уровень -110 дБм...+13 дБм >20 дБ (типичное)
    Обратная мощность
    Макс. обратная мощность 50 В DC - макс. напряжение постоянного тока10 Вт (1 МГц < f ≤ 3 ГГц)
    Свипирование по апмлитуде
    Рабочие режимы пошаговое, по списку
    Режим одиночное, непрерывное
    Диапазон полный уровень
    Форма треугольник, пила
    Шаг изменения линейный, логарифмический
    Количество точек пошаговое: 2...65535
    по списку: 1...6001
    Временной диапазон 20 мс...100 с
    Запуск Авто, ручной, внешний, по шине (GPIB, USB, LAN)
    ВНУТРЕННИЙ МОДУЛЯЦИОННЫЙ ГЕНЕРАТОР (LF)
    Формы сигнала синус, меандр, треугольник, пила, свипирование (синус)
    Частотный диапазон Синус, свипирование (синус) 0,1 Гц ~ 1 МГц
    Меандр 0,1 Гц ~ 20 кГц
    Треугольник, пила 0,1 Гц ~ 100 кГц
    Разрешение 0,01Гц
    Выходное напряжение Диапазон установки 1 мВ ~ 3 В
    Разрешение 1 мВ
    Свипирование (синус) Режим Однократный, непрерывный
    Время 1 мс ~ 1000 с
    Форма треугольник, пила
    Запуск Авто, ручной, внешний, по шине (GPIB, USB, LAN)
    Выходной импеданс 50 Ом (номинал)
    МОДУЛЯЦИЯ
    Амплитудная модуляция (АМ)
    Источник внутренний, внешний, внутренний + внешний
    Глубина 0 % ~ 100 %
    Разрешение 0,1 %
    Погрешность установки глубины АМ (fмод = 1 кГц) <4 %уст.значения + 1 %
    Искажения АМ (fмод = 1 кГц, глубина<30%, уровень=0дБм) <3 % (типичное)
    Неравномерность АЧХ < 3 дБ (номинал.)
    Частотная модуляция (ЧМ)
    Источник внутренний, внешний, внутренний + внешний
    Девиация N x 1 МГц (номинал.)
    Разрешение <0,1 % девиации или 1 Гц, что больше
    Погрешность установки (fмод = 1 кГц, внутренний режим) <2 %уст.значения + 20 Гц
    Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) <2 % (типичное)
    Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинал.)
    Фазовая модуляция (ФМ)
    Источник внутренний, внешний, внутренний + внешний
    Макс.девиация 3 рад (f≤23,4375 МГц)N x 5 рад (f>23,4375 МГц)
    Разрешение <0,1 % девиации или 0,01 рад, что больше
    Погрешность установки (fмод = 1 кГц, внутренний режим) <4 %уст.значения + 0,1 рад
    Общие гармонические искажения ФМ (fмод = 1 кГц, девиация = 5 рад) <1 % (типичное)
    Неравномерность АЧХ (10 Гц ~ 100 кГц) < 3 дБ (номинальное)
    Импульсная модуляция
    Источник внутренний, внешний
    Диапазон включения/выключения >80 дБ (25 МГц≤ f <3 ГГц)
    Время нарстания/спада (10% / 90%) <50 нс, 10 нс (типичное)
    Частота повторения импульсов DC ~ 1 МГц
    Импульсный генератор
    Режим одиночный импульс, двойной импульс, генератор паттернов (опция PUG-DSG3000)
    Период Диапазон 40 нс ~170 с
    Разрешение 10 нс
    Длительность Диапазон 10 нс ~ (170 с ~ 10 нс)
    Разрешение 10 нс
    Задержка запуска Диапазон 10 нс ~170 с
    Разрешение 10 нс
    Двойной импульс Диапазон 20 нс ~ (170 с ~ 20 нс)
    Разрешение 10 нс
    Запуск Авто, внешний запуск, внешний строб, ручной, по шине (GPIB, USB, LAN)
    Генератор паттернов (опция PUG-DSG3000)
    Импульсный генератор паттернов Количество импульсов 1 ~ 2047
    Временной диапазон 20 нс ~170 с
    Повторение паттернов 1 ~ 256
    I/Q модуляция (опция IQ-DSG3000)
    Источник модуляции внутренний, внешний
    Полоса (RF) Внешняя модуляция
    Полоса (I или Q) до 60 МГц (номинал.)
    RF (I + Q) до 120 МГц (номинал.)
    Внутренняя модуляция
    Полоса (I или Q) до 30 МГц (номинал.)
    RF (I + Q) до 60 МГц (номинал.)
    Подавление несущей Диапазон несущей 50 МГц ≤ f ≤3 ГГц ≥ 40 дБн (типичное)
    Подавление боковой полосы Полоса модуляциидо ±10 МГц ≥ 40 дБн (типичное)
    Внешние входы I/Q КСВН <1,5
    Полное значение на входе 0,5 Вскз (I+Q)скз
    Внутренняя модуляция
    EVM 16QAM, root cosine фильр (α=0,22), 4 Мвыб/с
    50 МГц ≤ f ≤3 ГГц (уровень ≤ 4 дБм) ≤0,7%скз (типичное)
    QPSK, root cosine фильр (α=0,22), 4 Мвыб/с
    50 МГц ≤ f ≤3 ГГц (уровень ≤ 4 дБм) ≤0,7%скз (типичное)
    Внешняя модуляция
    EVM CDMA2000/1xEV-D0,1.2288 Mcpc, частота 800 ~ 900 МГц, 1800 ~ 1900 МГц, уровень ≤ 4 дБм ≤1,2%, ≤0,8% (типичное)
    ACPR ≥ 70 дБ
    Генератор I/Q огибающей (опция IQ-DSG3000)
    Выходной импеданс 50 Ом (номинал.)
    Выходное напряжение Диапазон установки 0,1 Вп-п ~1,5 Вп-п
    Разрешение 1 мВ
    АЧХ неравномерность (@1 МГц) ≤10 МГц < 0,5 дБ (номинал.)
    ≤30 МГц < 1,0 дБ (номинал.)
    I/Q дисбаланс Магнитуда < 0,1 дБ (номинал.) ≤10 МГц
    < 0,2 дБ (номинал.) ≤30 МГц
    Нелинейность фазы 200 пс (номинал.) ≤10 МГц
    500 пс (номинал.) ≤30 МГц
    SFDR Синус (≤30 МГц) > 50 дБ (номинал.)
    Память формы сигнала Длина памяти 1 Мвыб ~ 16 Мвыб с шагом 1 выборка
    Разрешение 14 бит
    Время загрузки 1 Мвыб. <10 c (номинал.)
    Энергонезависимая память 1 Гб
    Дискретизация Диапазон 1 кГц ~50 МГц
    Разрешение 0,01 Гц
    Запуск Режим запуска Авто, ручной, внешний, по шине (GPIB, USB, LAN)
    Внешний запуск с задержкой
    Диапазон установки 0 ~ (2E16-1)
    Разрешение 1
    Запрет внешнего запуска
    Диапазон установки 0 ~ (2E16-1)
    Разрешение 1
    Длительность импульса > 20 нс (номинал.)
    ВХОДЫ И ВЫХОДЫ
    Разъемы на передней панели
    RF выход Импеданс 50 Ом (номинал.)
    Разъем N "мама"
    Вход сигнала внешней модуляции Импеданс 50 Ом (номинал.)
    Разъем BNC "мама"
    Выход внутреннего модуляционного генератора Импеданс 50 Ом (номинал.)
    Разъем BNC "мама"
    Разъемы на задней панели
    Вход внешнего запуска Импеданс 1 кОм (номинал.)
    Разъем N "мама"
    Уровень запуска 5 В TTL
    Выход сигнала достоверности Выходное напряжение 0 В / 3,3 В (номинал.)
    Разъем BNC "мама"
    Выход свипирования Выходное напряжение 0 ~ 10 В (номинал.)
    Разъем BNC "мама"
    Вход или выход импульса Импеданс 50 Ом (номинал.)
    Выходное напряжение 0 В / 3,3 В (номинал.)
    Вход для внешнего опорного генератора (10 МГц) Импеданс 50 Ом (номинал.)
    Разъем BNC "мама"
    Выход опорного генератора (10 МГц) Импеданс 50 Ом (номинал.)
    Разъем BNC "мама"
    Вход/Выход генератора I/Q огибающей(опция IQ-DSG3000) Импеданс 50 Ом (номинал.)
    Разъем BNC "мама"
    Интерфейсы на задней панели
    USB-host Разъем тип А
    Протокол Версия 2.0
    USB-device Разъем тип B
    Протокол BNC "мама"
    LAN LXI 10/100 Base, RJ-45
    GPIB (IEC/IEEE) IEEE-488.2
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Дисплей Тип ЖК TFT
    Разрешение 480 x 272
    Размер 4,3"
    Память Запоминающее устройство (внутреннее) Flash энергонезависимая, USB диск не поддерживается
    Объем памяти (внутреннего устройства) 1 Гб
    Питание Напряжение AC 100 В ~ 240 В
    Частота AC 45 Гц ~ 440 Гц
    Потребляемая мощность (со всеми опциями) 50 Вт (типичное), максимально 60 Вт
    Рабочие условия Температура 0°С ~ 50°С
    Относительная влажность ≤ 95% (0°С ~ 30°С)≤ 75% (30°С ~ 40°С)
    Габаритные размеры W x H x D 364 мм х 112 мм х 420 мм
    Вес без опции IQ-DSG3000 6,4 кг
    с опцией IQ-DSG3000 6,7 кг
  • Комплект поставки DSG3030

    Наименование Количество
    1. Генератор высокочастотный DSG3030 1
    2. Кабель питания 1
    3. Руководство по эксплуатации 1
    4. CD диск с руководством по эксплуатации и руководством по программированию 1

    Дополнительная комплектация DSG3030:

    (Поставляется по отдельному заказу)

    Наименование
    1. I/Q модуляция, выход огибающей IQ-DSG3000
    2. Измеритель мощности PMC-DSG3000
    3. Импульсный генератор паттернов PUG-DSG3000
    4. Комплект для монтажа в стойку RM-DSG3000
    5. Опция повышенной стабильности OCXO опорного генератора OCXO-A08
