Генераторы импульсов и сигналов

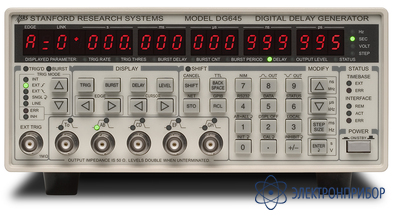

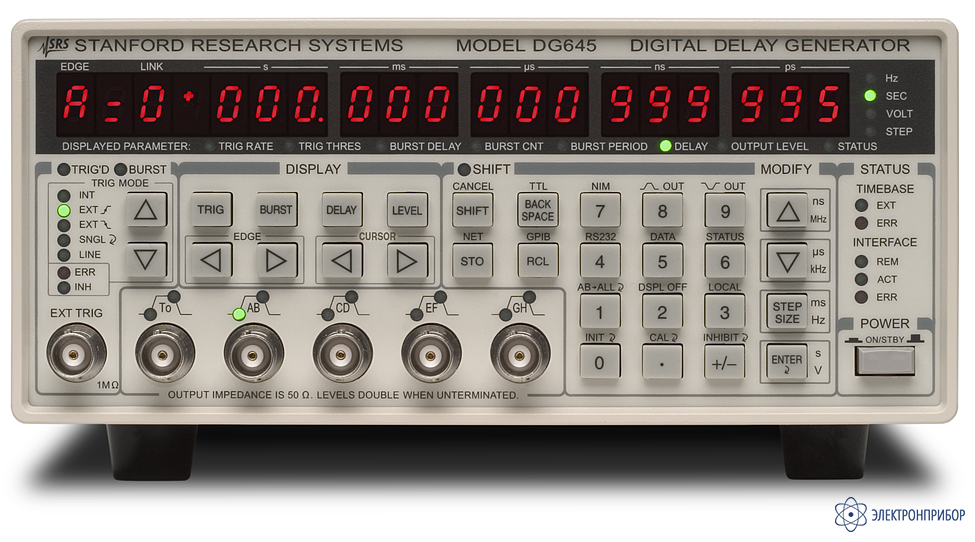

DG645 — генератор импульсов + генератор задержек

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      SRSYS, США

    Особенности генератора импульсов DG645 (Опция 01):

    • Четырех канальный генератор импульсов
    • Опция: восьмиканальный генератор задержки
    • Джиттер < 25 псскз
    • Разрешение установки задержки 5 пс
    • Частота синхроимпульса до 10 МГц
    • Простая синхронизация с 80 МГц синхронизированными лазерными системами
    • Время нарастания < 2 нс
    • Опции: термостатированный кварцевый или рубидиевый генератор
    • Интерфейсы ДУ: RS-232, GPIB, LAN
  • Технические характеристики генератора импульсов DG645 (Опция 01):

    ВЫХОДНЫЕ ПАРАМЕТРЫ
    Количество каналов 4 независимых импульсных выхода
    Опция: 8 выходов задержки на задней панели
    Диапазон задержки 0 … 2000 с
    Разрешение 5 пс
    Погрешность установки 1 нс + (погрешность ОГ х задержка)
    Джиттер скз 25 пс + (джиттер ОГ x задержка)
    Задержка запуска 85 нс (между входом внешней синхронизации и выходом Т0)
    ИМПУЛЬС
    Диапазон частот 100 мкГц … 10 МГц
    Разрешение 1 мкГц
    Режимы работы Непрерывный, одиночный, пакет
    Время нарастания < 2 нс
    Выходной уровень 0,5 … 5,0 В (выходной уровень + смещение < 6 В); выброс < 100 мВ
    Погрешность установки уровня 5 % Uуст. + 100 мВ
    Смещение ± 2 В
    Пакетный режим Период повторения: 100 нс … 42,9 с
    Число импульсов в пакете: 1 … 23 2
    Выходной импеданс 50 Ом
    ОПОРНЫЙ ГЕНЕРАТОР
    Джиттер 1 × 10–8
    Стабильность (20 … 30 °C) 2 × 10–8
    Старение / год 5 × 10–8
    Вход внешнего ОГ 10 МГц, > 0,5 Впик-пик, 1 кОм
    Выход ОГ 10 МГц, 2 Впик-пик синус на 50 Ом
    ВНЕШНЯЯ СИНХРОНИЗАЦИЯ
    Частота синхроимпульса DC … 10 МГц
    Макс. уровень ± 3,5 В на постоянном токе
    Наклон Синхронизация по нарастающему/спадающему фронту
    Импеданс 1 МОм + 15 пФ
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 110В… 240 В, 50 / 60 Гц
    Габаритные размеры, масса 216 х 89 х 330 мм, 4 кг
    Интерфейс GPIB, RS-232, LAN
    Память Энергонезависимая, 9 ячеек для сохранения профилей настроек
  • Комплект поставки DG645

    Наименование Количество
    1. Генератор импульсов + генератор задержек DG645 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
    4. ПО 1
  • Дополнительная комплектация DG645

    • 103 200 руб.
      Добавить к заказу

      Опция 1 (для DG645), генератор задержек

      Генератор задержек: 8 каналов на задней панели (T0, A, B, C, D, E, F, G и H); выходной уровень + 5 В CMOS/КМОП логика на 50 Ом; время нарастания <1 нс; диапазон задержки 0 … 2000 с; разрешение 5 пс; джиттер 25 пс

    • 103 200 руб.
      Добавить к заказу

      Опция 2 (для DG645), генератор задержек

      Генератор задержек: 8 каналов на задней панели (T0, A, B, C, D, E, F, G и H); выходной уровень 0 … 30 В на 1 МОм; 0 … 15 В на 50 Ом; время нарастания <5 нс; диапазон задержки 0 … 2000 с; разрешение 5 пс; джиттер 25 пс

    • 103 200 руб.
      Добавить к заказу

      Опция 3 (для DG645), генератор задержек

      Генератор задержек: 8 комбинированных каналов (T0, AB, CD, EF, GH, (AB + CD), (EF + GH), (AB + CD + EF), (AB + CD + EF + GH)); 50 Ом; время нарастания < 1 нс; диапазон задержки 0 … 2000 с; разрешение 5 пс; джиттер 25 пс

    • 103 200 руб.
      Добавить к заказу

      Опция 4 (для DG645), термостатированный опорный генератор

      Термостатированный опорный генератор. Старение: 2 × 10–7/год. Стабильность: 1 × 10–9/год.

    • 179 250 руб.
      Добавить к заказу

      Опция 5 (для DG645), рубидиевый опорный генератор

      Рубидиевый опорный генератор. Старение: 5 × 10–10/год. Стабильность: 1 × 10–10/год.
