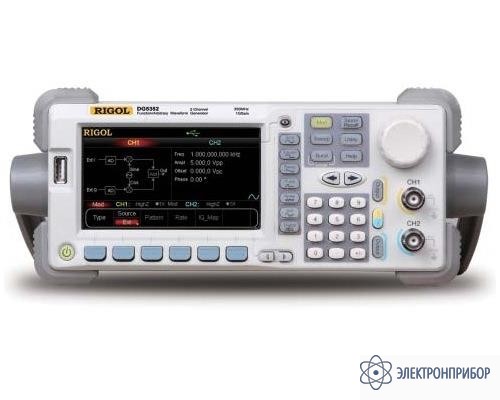

DG5071 — цифровой генератор

Сохранить в PDF Распечатать
  • Функции цифрового генератора DG5071:

    Многофункциональный одноканальный генератор сигналов RIGOL DG5071 совмещает в себе разные возможности, включая генерацию сигналов, генерацию произвольных сигналов, источник частотных перескоков и генератор рисунков (опционально).

    RIGOL DG5071 использует технологию прямого цифрового синтеза (DDS), что обеспечивает стабильный высокоточный и чистый синусоидальный сигнал с минимальными искажениями.

    Особенности цифрового генератора DG5071:

    • Полоса пропускания 70 МГц
    • Выборка в реальном времени 1 ГВыб/с
    • 14-битное вертикальное разрешение
    • 128 миллионов точек для сохранения произвольных сигналов
    • Встроенные стандартные модуляции, включая IQ модуляцию для генерации базового сигнала, включая QPSK и QAM форматы
    • Стандартные интерфейсы, включая LXI-C (Ethernet), USB устройство и хост, и GPIB
    • Допольнительные аксессуары, включая выводной усилитель (PA-1011), цифровой генератор (DG-POD-A), и модуль частотных перескоков
  • Технические характеристики цифрового генератора DG5071:

    Стандартные формы сигналов
    Синусоидальная (Sine) от 1 мкГц до 70 МГц
    Прямоугольная (Square) от 1 мкГц до 70 МГц
    Импульсная (Pulse) 1 мкГц до 50 МГц
    Пилообразная (Ramp) от 1 мкГц до 3 МГц
    Белый шум 250 МГц
    Разрешение 1 мкГц
    Режим Sine: спектральная чистота синусоидального сигнала
    Нелинейное (гармоническое) искажение ≤ 70 МГц: < -45 дБн
    Суммарное гармоническое искажение < 0.5% (10 Гц до 20 КГц, 0 дБм)
    Ложный (негармонический) сигнал ≤70 МГц: <-50 дБн
    Фазовый шум 10 МГц: <-110 дБн
    Режим Square: характеристики прямоугольного сигнала ("меандра")
    Время нарастания/спада < 4 нс
    Выброс <5%
    Рабочий цикл до 10 МГц (включительно) от 20% до 80%
    от 10 МГц до 40 МГц (включительно) от 40% до 60%
    > 40 МГц (включительно) 50%
    Асимметрия (меньше 50% рабочего цикла) 1% периода + 5 нс
    Дрожание фазы ≤30 МГц: 10 д.м. +500 пс
    Режим Pulse: характеристики импульсного сигнала
    Период 20 нс до 1000000 с
    Полоса пропускания импульса 4 нс до 1000000 с
    Погрешность <5%
    Дрожание фазы 10 д.м. +500 пс
    Режим Arb: характеристики произвольного сигнала
    Память Нормальный режим: от 2 до 16M точек
    Режим воспроизведения: от 2 до 128M точек
    Вертикальное разрешение 14 бит
    Частота выборки Нормальный режим: 1 Гвыб/с
    Режим воспроизведения: ≤1 Гвыб/с
    Минимальное время нарастания/спада 35 нс
    Дрожание фазы (среднеквадратичное значение) ≤3 нс
    Сохранение в памяти 4 формы сигнала
    Величины на выходе
    Амплитуда
    (от пика до пика)
    от 5 мВ до 10 В
    Точность амплитуды
    (1 кГц)
    ±1% заданного значения + размах сигнала 1 мВ
    Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц < 100 кГц 0,1 дБ
    10 МГц до 60 МГц
    60 МГц до 70 МГц
    Точность ± ( 1% смещенного значения ±0,5% (| смещение напряжения |) амплитуды ±5 мВ)
    Амплитудная модуляция
    Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
    Источник внутренний/ внешний
    Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 50 кГц)
    Глубина от 0% до 120%
    Частотная модуляция
    Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
    Источник внутренний/ внешний
    Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 50 кГц)
    Фазовая модуляция
    Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
    Источник внутренний/ внешний
    Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 50 кГц)
    Девиация фазы от 0 до 360°
    Амплитудная двоичная модуляция
    Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
    Источник Внутренний / внешний
    Модулирующие сигналы Меандр с 50% рабочего цикла (от 2 мГц до 1 МГц)
    ФСК-модуляция
    Форма несущей импульс (Pulse)
    Источник внутренний/ внешний
    Модулирующие сигналы от 2 мГц до 1 МГц
    Коэффициент заполнения 50%
    Фазовая двоичная модуляция
    Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
    Источник Внутренний / внешний
    Модулирующие сигналы Меандр с 50% рабочего цикла (2 мГц до 1 МГц)
    ШИМ-модуляция
    Форма несущей импульс (Pulse)
    Источник внутренний/ внешний
    Модулирующие сигналы от 2 мГц до 50 кГц
    Коэффициент заполнения 0%-100%
    Свипирование
    Форма несущей синусоидальный (Sine), прямоугольный (Square), пилообразный (Ramp), произвольный (Arb)
    Тип линейный или логарифмический
    Направление вверх или вниз
    Время свипирования 1 мс до 300 с
    Источник внутренний/ внешний / ручной
    Пакетный режим
    Форма несущей синусоидальная (Sine), прямоугольная (Square), пилообразная (Ramp), импульсная (Pulse), шумовая (Noise), произвольная (Arb)
    Типы от 1 до 1 000 000 периодов, бесконечный
    Источник внутренний/ внешний / ручной
    Начальная фаза от -360° до +360°
    Внутренний период от 1 мкс до 500 с
    Источник синхроимпульса внешний
    Общие характеристики
    Дисплей 480 по горизонтали × 272 по вертикали
    Питание от 100 до 240 В переменного тока RMS,
    меньше 125 Вт
    Габариты 230 × 106 × 501 мм
    Вес 5,8 кг
  • Комплект поставки DG5071

    Наименование Количество
    1. Цифровой генератор DG5071 1
    2. Кабель питания 1
    3. Кабель USB 1
    4. Кабель BNC 1
    5. Кабель SMB(М) к BNC(П) 1
    6. Краткое руководство 1
    7. CD диск 1

    Дополнительная комплектация DG5071:

    (Поставляется по отдельному заказу)

    Наименование
    1. DG-POD-A модуль вывода логического сигнала
    2. DG5-FH модуль частотных перескоков
    3. PA1011 усилитель мощности
