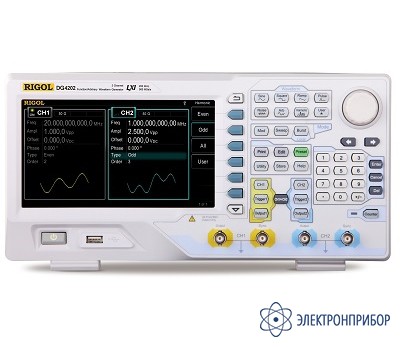

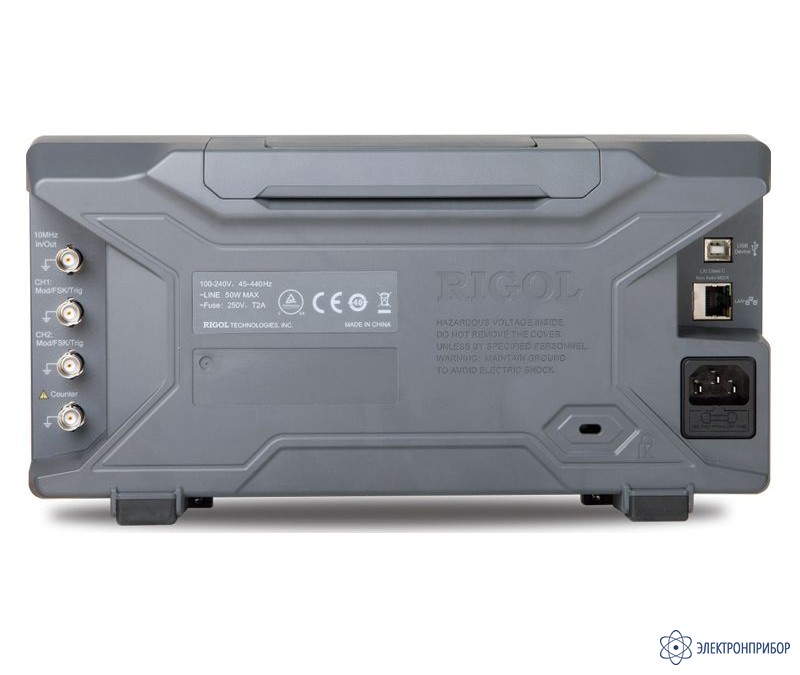

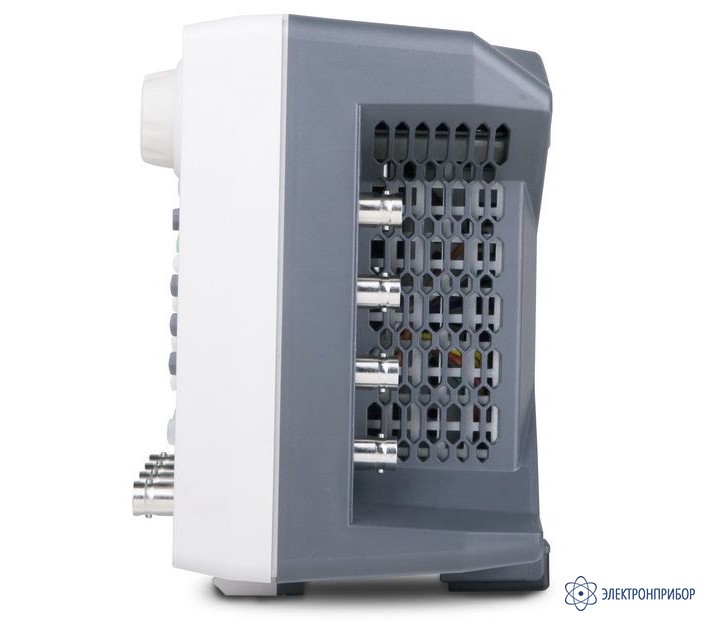

DG4202 — универсальный генератор сигналов

Сохранить в PDF Распечатать
    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      56012-13

    • Производитель

      RIGOL, Китай

    Описание универсального генератора сигналов DG4202:

    Универсальный генератор сигналов Rigol DG4202 сочетает в себе функции генератора сигналов произвольной формы, функционального генератора, генератора гармоник, аналогового и цифрового модулятора и частотомера. Генератор сигналов Rigol DG4202 использует технологию прямого цифрового синтеза (DDS). В генераторе сигналов Rigol DG4202 имеется два полностью идентичных канала с полной точной подстройкой фазы. Большое количество встроенных форм сигналов и видов модуляции делают генератор сигналов Rigol DG4202 незаменимым инструментом для использования в измерительных задачах различной сложности.

  • Технические характеристики универсального генератора сигналов DG4202:

    Параметр Значение
    Максимальная выходная частота 200 МГц
    Количество каналов 2
    Форма сигнала Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники
    150 типов специальной формы
    Частотные характеристики
    Диапазон Синусоидальный
    сигнал
    11 мкГц ~ 200 МГц
    Прямоугольный сигнал 1 мкГц ~ 60 МГц
    Импульсный сигнал 1 мкГц ~ 50 МГц
    Пилообразный сигнал 1 мкГц ~ 5 МГц
    Гармоники 1 мкГц ~ 100 МГц
    Белый шум (Гаусс) Полоса 120 МГц (-3дБ)
    Специальной формы 1 мкГц ~ 50 МГц
    Разрешение по частоте 1 мкГц
    Точность установки (18°C ~ 28°C) 2 ppm
    Синусоидальный сигнал
    Нелинейные искажения
    DC-1 МГц < -60 дБн
    1 МГц - 10 МГц < -55 дБн
    10 МГц - 100 МГц < -50 дБн
    100 МГц - 200 МГц < -40 дБн
    Коэффициент гармоник < 0,1% (10-20 кГц)
    Общие гармонические искажения <0,2% (DC ~ 20 кГц,1 Вп-п)
    Негармонические искажения

    < -65 дБн (DC ~ 10 МГц)

    Фазовый шум -115 дБн/Гц @ 10 кГц
    Прямоугольный сигнал
    Время нарастания/спада < 8 нс (1 кГц, 1 Вп-п)
    Выброс < 3 % (1 кГц, 1 Вп-п)
    Коэф.заполнения ≤ 10 MГц 20% ~ 80%
    10 мГц ~ 40 MГц 40% ~ 60%
    10 мГц ~ 40 MГц 50%
    Ассиметрия Регулируемая
    Джиттер (СКЗ) 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
    500 пс (>5 МГц, 1 Вп-п)
    Пилообразный сигнал
    Нелинейность < 1% (1 кГц, 1 Вп-п, 100% симметрия)
    Симмметрия 0 ~ 100%
    Импульсный сигнал
    Длительность импульса ≥ 10 нс
    Время нарастания/спада ≥ 5 нс
    Период От 25 нс до 1000000 с
    Выброс < 3 % (1 кГц, 1 Вп-п)
    Джиттер (СКЗ) 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
    500 пс (>5 МГц, 1 Вп-п)
    Специальная форма
    Максимальное количество точек участвующих в формировании сигнала 16 К
    Вертикальное разрешение 14 бит
    Частота дискретизации 500 Мвыб/сек
    Время нарастания > 5 нс (1 Вп-п)
    Джиттер (СКЗ) 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
    500 пс (>5 МГц, 1 Вп-п)
    Интерполяция Выключена, линейная
    Способ редактирования По точкам, сегментами
    Генератор гармоник
    Порядок гармоник ≤ 16
    Тип гармоник Четные, нечетные, все, пользовательские
    Амплитуда гармоник Регулируемая
    Фаза гармоник Регулируемая
    Параметр
    Амплитуда (50 Ом) 1 мВп-п - 10 Вп-п (≤20 МГц)
    1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц)
    1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 120 МГц)
    1 мВп-п ~ 1 Вп-п (> 120 МГц ~ 200 МГц)
    Точность установки (1 кГц, >10 мВп-п, синус) ±(1%+2 мВ)
    Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом) ±0,1 дБ (≤10 МГц)
    ±0,2 дБ (>10 МГц ~ 60 МГц)
    ±0,4 дБ (>60 МГц ~ 100 МГц)
    ±0,8 дБ (>100 МГц ~ 160 МГц)
    ±1,0 дБ (>160 МГц ~ 200 МГц)
    Единицы установки Вп-п, Вскз, дБм
    Разрешение 1 мВ или 3 бит
    Смещение (50 Ом)
    Диапазон ±5 В АС+DC
    Точность установки ±(1% + 5 мВ +0,5% от амплитуды)
    Выход сигнала
    Импеданс 50 Ом
    Защита От короткого замыкания, автоматическое отключение выхода при перегрузке
    Модуляция
    Тип модуляции AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
    AM Модуляция (AM)
    Несущая Синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал Синус, прямоугольный, пила, шум, произвольной формы
    Частота модуляции 2 мГц ~ 50 кГц
    Коэффициент модуляции 0% ~ 120%
    ЧМ Модуляция (FM)
    Несущая Синус, прямоугольный, пила, произвольной формы (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал Синус, прямоугольный, пила, шум, произвольной формы
    Частота модуляции 2 мГц ~ 50 кГц
    ФМ Модуляция (PM)
    Несущая Синус, прямоугольный, пила, произвольной формы (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал Синус, прямоугольный, пила, шум, произвольной формы
    Частота модуляции 2 мГц ~ 50 кГц
    Девиация 0 ~ 360°
    Частотная манипуляция (FSK, 3FSK, 4 FSK)
    Несущая Синус, прямоугольный, пила, произвольной формы (кроме DC)
    Источник Внутренний/Внешний - для FSK
    Внутренний - для 3FSK, 4FSK
    Модулирующий сигнал Прямоугольный с коэффициентом заполнения 50%
    Частота переключения 2 мГц ~ 1 МГц
    Амплитудная манипуляция (ASK)
    Несущая Синус, прямоугольный, пила, произвольной формы (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал Прямоугольный с коэффициентом заполнения 50%
    Частота переключения 2 мГц ~ 1 МГц
    Фазовая манипуляция (PSK, BPSK, QPSK)
    Несущая Синус, прямоугольный, пила, произвольной формы (кроме DC)
    Источник Внутренний/Внешний - для PSK
    Внутренний - для BPSK, QPSK
    Модулирующий сигнал Прямоугольный с коэффициентом заполнения 50%
    Частота переключения 2 мГц ~ 1 МГц
    OSK манипуляция
    Несущая Синус
    Источник Внутренний/Внешний
    Период колебаний 8 нс ~ 200 с
    Частота переключения 2 мГц ~ 1 МГц
    ШИМ модуляция
    Несущая Импульсный
    Частота модуляции 2 мГц ~ 50 кГц
    Источник Внутренний/Внешний
    Модулирующий сигнал Синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
    Девиация 0%~100% длительности импульса
    Вход внешнего запуска
    Диапазон напряжения 75 мВскз ~ ± 2,5 В DC+AC
    Полоса 5 МГц
    Импеданс входа 100 Ом
    Режим свипирования (качания)
    Форма Синус, прямоугольный, пила, произвольной формы (кроме DC)
    Закон Линейный, логарифмический, ступенчатый
    Диапазон частот От 1 мкГц до 200 МГц
    Направление Вверх/Вниз
    Время свипирования От 1 мс до 300 с
    Время стояния/возврата От 0 мс до 300 с
    Источник запуска Ручной, внешний, внутренний
    Маркер Спадающий фронт или синхросигнал (программируется)
    Режим пачек импульсов
    Форма Синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
    Частота несущей От 2 мГц до 100 МГц
    Количество импульсов в пачке От 1 до 1000000 или бесконечное
    Начальная/Конечная фаза От 0° до 360°
    Внутренний период От 2 мкс до 500 с
    Стробированный запуск Внешний запуск
    Источник запуска Ручной, внешний, внутренний
    Задержка запуска От 0 нс до 85 с
    Частотомер
    Измеряемый параметр Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
    Частотный диапазон 1 мкГц ~ 200 МГц
    Разрешение по частоте 6 разрядов/с
    Диапазон периода От 5 нс до 16 дней
    Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) DC связь DC диапазон девиации +1.5 В DC
    1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 В AC+DC
    100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 В AC+DC
    AC связь 1 мкГц ~ 100 МГц 50 мВскз ~ ±2,5 Вп-п
    100 МГц ~ 200 МГц 100 мВскз ~ ±2,5 Вп-п
    Длительность импульса и коэффициент заполнения Диапазон частоты: 1 мкГц ~ 5 МГц
    Диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
    Длительность импульса: ≥20 нс
    Разрешение: 2 нс
    Коэффициент заполнения 0 ~ 100%
    Параметры входа Входной импеданс 50 Ом, 1 МОм
    Тип свяи AC, DC
    ФНЧ ON: полоса 250 кГц,
    OFF: полоса 225 МГц
    Аттенюация Включен: "х10", выключен: "х1"
    Система запуска Уровень запуска: ±2,5 В (0.1 %~ 100%)
    Чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
    Время счета 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
    Активация защиты ±7 В AC+DC (аттенюатор выключен, 1 МОм)
    ±70 В AC+DC (аттенюатор включен, 1 МОм)
    5 Вскз (50 Ом)
    Вход запуска
    Уровень TTL
    Длительность импульса > 50 нс
    Запуск по фронту Нарастающий, спадающий выбирается
    Время отклика (задержка запуска) Свипирование:< 100 нс, режим пачек < 300 нс
    Выход запуска
    Уровень TTL
    Длительность импульса > 60 нс
    Максимальная частота 1 МГц
    Вход/выход 10 МГц
    Вход внешнего опорного сигнала Частота 10 МГц ± 50 Гц
    Уровень От 250 мВп-п до 5 Вп-п
    Время блокировки < 2 c
    Импеданс 1 кОм, закрытый вход (AC)
    Сдвиг фазы Диапазон От 0° до 360°
    Разрешение 0,03°
    Выход внутреннего опорного сигнала Частота 10 МГц ± 50 Гц
    Уровень 3,3 Вп-п
    Импеданс 50 кОм, закрытый вход (AC)
    Выход синхронизации Уровень TTL-совместимый
    Импеданс 50 Ом
    Основные характеристики
    Тип дисплея Жидкокристаллический, 7" TFT, 800 х 480, 16 млн.цветов
    Питание 100~240 В АСскз,45~440 Гц, CATII
    Интерфейс USB устройство, USB host (2), LAN
    Потребляемая мощность Не более 50 Вт
    Рабочая температура 10°C...40°C
    Габаритные размеры 313 х 161 х 117 мм
    Вес 3,2 кг
  • Комплект поставки DG4202

    Наименование Количество
    1 Универсальный генератор сигналов DG4202 1
    2 Кабель питания 1
    3 USB кабель 1
    4 Кабель BNC (1 м) 1
    5 Краткое руководство по эксплуатации (на английском языке) 1
    6 CD-диск 1
