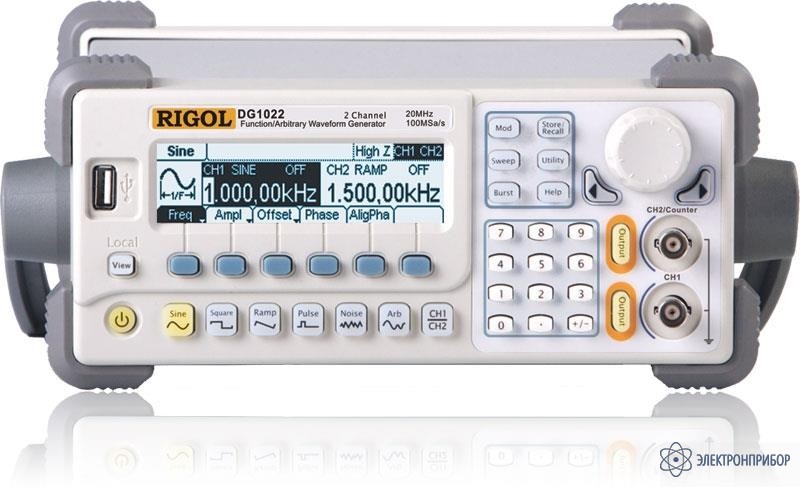

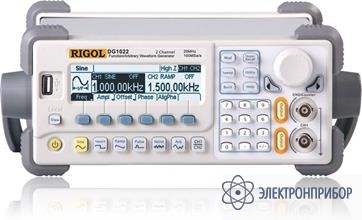

DG1022 — цифровой генератор

Сохранить в PDF Распечатать
  • Функции цифрового генератора DG1022:

    Универсальный генератор сигналов Rigol DG1022 использует технологию прямого цифрового синтеза (DDS technology), что обеспечивает стабильный высокоточный сигнал. Генератор сигналов Rigol DG1022 способен подавать прямоугольное колебание (меандр) с быстрыми верхними и нижними краями сигнала. Двухканальный генератор сигналов Rigol DG1022 прост в использовании: обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками. Процесс эксплуатации генератора сигналов значительно упрощен благодаря отображению генерируемого сигнала и наличию универсальных клемм, встроенных подсказок и раздела помощи. Поэтому мастеру не нужно тратить много времени на ознакомление с оборудованием, он сразу может приступить к эффективному использованию всех функций прибора. При помощи встроенных функций модуляции AM, FM, PM и FSK генерируются модулированные сигналы без участия дополнительного модулирующего источника. Сферы применения генератора сигналов Rigol DG1022 – симуляция датчиков и сигналов естественной среды, моделирование электронных схем, проверка последовательной шины и ИС.

    Особенности цифрового генератора DG1022:

    • Технология прямого цифрового синтеза: сигнал на выходе более точный и стабильный
    • 2 канала
    • 5 стандартных форм сигналов
      • синусоидальная (Sine)
      • импульсная (Pulse)
      • прямоугольная (Square)
      • пилообразная (Ramp)
      • шумовая (Noise)
    • 48 сохраненных произвольных форм сигнала
    • 100 млн. выборок в сек., разрешение по вертикали 14 бит, глубина памяти 4 тыс. точек
    • Универсальная модуляция и разнообразные формы сигнала
      • Амплитудная модуляция (AM)
      • FM
      • PM
      • Частотная манипуляция (FSK)
      • Свипирование (Sweep
      • Burst
    • Возможность подключения различных устройств на входе и выходе
      • внешнего модулирующего источника
      • внешнего счетчика (10 МГц)
      • внешнего ввода пусковых импульсов
      • внешнего модулирующего источника
      • вывода формы сигнала
      • вывода синхронного сигнала
    • Высокая точность при широком рабочем диапазоне частотометра – до 200 МГц
    • Внешний USB-хост, поддерживает прямое сохранение данных на USB-носителе
    • Абсолютная совместимость со всеми цифровыми осциллографами серии DS: воспроизведение без потерь сохраненных форм сигналов, полученных при помощи осциллографов RIGOL DS
    • Многоязыковой пользовательский интерфейс, встроенный раздел помощи
  • Технические характеристики цифрового генератора DG1022:

    Стандартные формы сигналов Sine, Square, Ramp, Pulse, Noise и 48 сохраненных произвольных форм сигнала
    Синусоидальная (Sine) от 1 мкГц до 20 МГц
    Прямоугольная (Square) от 1 мкГц до 5 МГц
    Импульсная (Pulse) от 500 мкГц до 3 МГц
    Пилообразная (Ramp) от 1 мкГц до 150 кГц
    Сигнал произвольной формы (Arb) от 1 мкГц до 5 МГц
    Белый шум 5 МГц (-3 дБ)
    Разрешение 1 мкГц
    Режим Sine: спектральная частота синусоидального сигнала
    Нелинейное (гармоническое) искажение от пика до пика <1 В >1 В
    пост. ток до 20 кГц -70 дБ ниже несущей -70 дБ ниже несущей
    от 20 кГц до 100 кГц -70 дБ ниже несущей -60 дБ ниже несущей
    от 100 кГц до 1 МГц -55 дБ ниже несущей -50 дБ ниже несущей
    от 1 МГц до 10 МГц -40 дБ ниже несущей -35 дБ ниже несущей
    Суммарное гармоническое искажение постоянный ток до 20 кГц при размахе сигнала 1 В >0,2%
    Ложный (негармонический) сигнал постоянный ток до 1 МГц < -70 дБ ниже несущей
    от 1 МГц до 10 МГц < -70 дБ ниже несущей + 6 дБ на октаву
    Фазовый шум 10 кГц смещение –108 дБ ниже несущей / Гц в норме
    Режим Square: характеристики прямоугольного сигнала ("меандра")
    Время нарастания/спада <20 нс (от 10% до 90%)
    Выброс <5%
    Рабочий цикл 1 мкГц (включительно) ∼ 3 МГц (включительно) от 20% до 80%
    3 МГц (не включая) ∼ 4 МГц (включительно) от 40% до 60%
    4 МГц (не включая) ∼ 5 МГц (включительно) 50%
    Асимметрия (меньше 50% рабочего цикла) 1% периода + 20 нс
    Дрожание фазы 6 нс + 0,1% периода
    Режим Pulse: характеристики импульсного сигнала
    Полоса пропускания импульса макс. 2000 с, мин. 20 нс, разрешение 1 нс
    Погрешность <5%
    Дрожание фазы 6 нс + 10-4 периода
    Режим Arb: характеристики произвольного сигнала
    канал 1 канал 2
    Память от 2 до 4 тыс. точек от 2 до 1 тыс. точек
    Точность амплитуды 14 бит (включая знак) 10 бит (включая знак)
    Количество выборок 100 млн. выборок в сек.
    Минимальное время нарастания/спада 35 нс
    Дрожание фазы (среднеквадратичное значение) 6 нс + 3 × 10-4
    Сохранение в памяти 10 форм сигнала
    Величины на выходе
    Амплитуда
    (от пика до пика)
    от 2 мВ до 10 В (50 Ом)
    от 4 мВ до 20 В
    (Z-состояние)
    от 2 мВ до 3 В (50 Ом)
    от 4 мВ до 6 В
    (Z-состояние)
    Точность амплитуды
    (1 кГц)
    ±1% заданного значения + размах сигнала 1 мВ
    Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц <100 кГц 0,1 дВ
    100 кГц ∼ 5 МГц 0,15 дВ
    5 МГц ∼ 20 МГц 0,3 дВ
    Смещение постоянного тока
    Диапазон
    (пик переменный ток+ постоянный ток)
    ± 5 В (50 Ом)
    ±10 В (Z-состояние)
    ± 5 В (50 Ом)
    ±10 В (Z-состояние)
    Точность ± ( 2% смещенного значения ±0,5% (| смещение напряжения |) амплитуды ±2 мВ)
    Амплитудная модуляция (канал 1)
    Несущие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb)
    Источник внутренний/ внешний
    Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц)
    Глубина от 0% до 120%
    Частотная модуляция (канал 1)
    Несущие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb)
    Источник внутренний/ внешний
    Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц)
    Девиация частоты постоянный ток ∼ 5 МГц
    Фазовая модуляция (канал 1)
    Несущие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb)
    Источник внутренний/ внешний
    Модулирующие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), шумовой (Noise), произвольный (Arb) (от 2 мГц до 20 кГц)
    Девиация фазы 0 ∼ 360°
    Частотная манипуляция (канал 1)
    Несущие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb)
    Источник внутренний/ внешний
    Модулирующие сигналы 50% квадрата рабочего цикла (от 2 мГц до 50 кГц)
    Свип-сигнал (колебание постоянной амплитуды с непрерывно меняющейся частотой) (канал 1)
    Несущие сигналы синусоидальный (Sine), прямоугольный (Square), пилообразная (Ramp), произвольный (Arb)
    Тип линейный или логарифмический
    Направление вверх или вниз
    Время свипирования 1 мс ∼ 500 с ± 0.1%
    Источник внутренний/ внешний/ ручной
    Пакет сигналов (канал 1)
    Формы сигналов синусоидальная (Sine), прямоугольная (Square), пилообразная (Ramp), импульсная (Pulse), шумовая (Noise) и произвольная (Arb)
    Типы одиночный импульс (от 1 до 50 000 периодов), неопределенный, стробированный
    Начальная фаза от -180° до +180°
    Внутренний период от 1 мкс до 500 с ± 1%
    Источник синхроимпульса внешний
    Устройство синхронизации внутренний/ внешний/ настраиваемый
    Характеристики счетчика
    Функции частота, период, длительность положительного/отрицательного импульса, рабочий цикл
    Частотный диапазон один канал: 100 мГц ∼ 200 МГц
    Разрешение частоты 6 бит в сек.
    Режим синхронизации уровень синхронизации: ± 3 В (0.1% ∼ 100%)
    разрешение: 6 мВ
    Дисплей 256 по горизонтали × 64 по вертикали
    Питание от 100 до 240 В переменного тока RMS,
    от 45 до 440 Гц, категория безопасности CAT II, менее 40 вольт-ампер
    Габариты, мм 232 × 108 × 288
    Вес, кг 2,7
  • Комплект поставки DG1022

    Наименование Количество
    1. Цифровой генератор DG1022 1
    2. Кабель питания 1
    3. Диск с инструкцией пользователя и ПО 1
    4. Кабель с BNC-коннектором 1
    5. Форма для калибровки, гарантия и руководство пользователя 1

    Дополнительная комплектация DG1022:

    (Поставляется по отдельному заказу)

    Наименование
    1. USB-кабель
    2. Аттенюатор 40 дБ
    3. Пробник 50 Ом
    4. Сумка для хранения прибора
