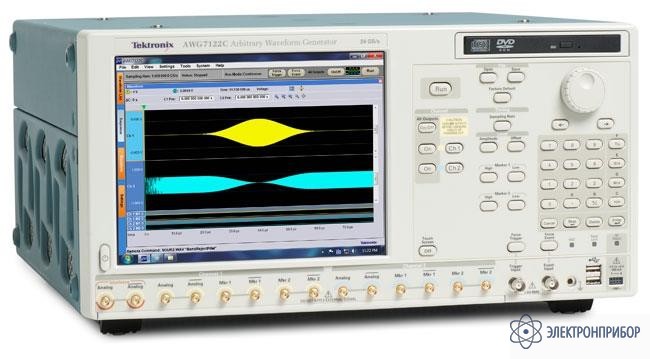

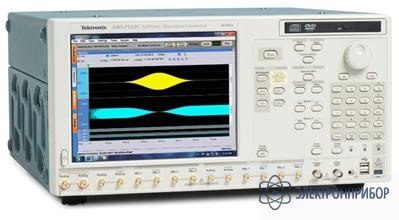

AWG7122C — генератор сигналов произвольной формы

Сохранить в PDF Распечатать
  • Назначение генератора сигналов произвольной формы AWG7122C.

    Генератор сигналов произвольной формы AWG7122C – самый быстрый, мощный и многофункциональный источник сигналов, удовлетворяет требованиям высокоскоростных последовательных потоков передачи данных и решению задач тестирования широкополосных цифровых радиосигналов.

    Особенности генератора сигналов произвольной формы AWG7122C:

    • широкая полоса частот модуляции радиочастотных (РЧ) и сверхвысокочастотных (СВЧ) сигналов
      • генерирование сложных широкополосных сигналов в диапазоне частот до 9,6 ГГц
      • генерирование сигналов с шириной полосы модуляции до 3,5 ГГц (по уровню –1 дБ)
    • cоздание последовательностей и подпоследовательностей сигналов
      • возможность создания бесконечных циклов сигналов, переходов и условных ветвлений
      • расширенные возможности по моделированию характеристик реальных сигналов
    • возможность динамических переходов
      • создание сложных сигналов с откликом на изменение внешних условий
    • разрешение по вертикали до 10 бит
      • генерирование сигналов частотой до 1 ГГц с динамическим диапазоном без паразитных составляющих 54 дБн
    • глубокая память
      • позволяет создавать длинные сложные последовательности сигналов
    • интуитивно понятный пользовательский интерфейс сокращает время тестирования
    • встроенный компьютер поддерживает работу в локальной сети и оборудован приводом DVD, съемным жестким диском, портами LA, eSATA и USB
    • воспроизведение сигналов, захваченных осциллографами и анализаторами спектра реального времени, в том числе с добавлением предыскажений
    • импорт сигналов из программных приложений сторонних производителей, например MathCAD, MATLAB, Excel и др.

    Области применения генератора сигналов произвольной формы AWG7122C:

    • широкополосные РЧ/СВЧ сигналы для систем связи и электронной аппаратуры военного назначения
      • прямой широкополосный выход РЧ/СВЧ несущей с частотой до 9,6 ГГц
    • высокоскоростные последовательные шины
      • скорость передачи для комбинированных последовательных потоков данных до 6 Гбит/с (четырёхкратная передискретизация, с чередованием)
      • любые профили многоуровневых сигналов для параметрического контроля временных параметров(джиттера) без внешних сумматоров мощности
    • разработка и тестирование систем со смешанными сигналами
      • 2 аналоговых канала плюс 4 маркерных выхода
    • высокоскоростные источники данных/импульсов или тактовой частоты с малым джиттером
    • реальные, идеальные или искаженные сигналы синхронное формирование любых комбинаций искажений сигнала
  • Технические характеристики генератора сигналов произвольной формы AWG7122C

    Параметр Нормальный выход: с усилителем Прямой выход: без усилителя Широкая полоса: прямой выход ЦАП
    Частотные характеристики
    Цифро-аналоговый преобразователь
    Частота дискретизации (ном.)
    от 10 Мвыб./с до 12 Гвыб./с (2 канала)
    Разрешение (ном.)
    10 бит (без маркеров) или 8 бит (с маркерами)
    Спад частотной характеристики Sin (x)/x
    по уровню −1 дБ
    3,1 ГГц
    по уровню −3 дБ
    5,3 ГГц
    Выходные частотные характеристики
    Выходная эффективная частота Fmax определяется как «Частота дискретизации/Коэффициент передискретизации» или «Частота дискретизации /2,5»
    Fmax
    4,8 ГГц
    Эффективное время переключения частоты (Ts) 106 мкс
    Полоса модуляции Полоса модуляции определяется как комбинация спада частотной характеристики Sin (x)/x и полосы времени нарастания, совместно скорректированных по уровню <1 дБ внешним измерением и калибровкой в соответствующем частотном диапазоне
    по уровню −1 дБ (тип.)
    до 420 МГц до 1,7 ГГц до 2,5 ГГц
    по уровню −3 дБ (тип.)
    до 740 МГц до 2,9 ГГц до 4,3 ГГц
    Выходные амплитудные характеристики
    Амплитуда Уровни амплитуды измеряются на несимметричных выходах при использовании дифференциальных выходов (обоих) уровень амплитуды будет на 3 дБм выше
    диапазон (ном.)
    от −22 до 10 дБм от −22 до 4 дБм от −2 до 4 дБм
    разрешение (ном.)
    0,01 дБ
    погрешность
    ±0,3 дБ (на уровне −2 дБм, без смещения)
    Неравномерность выходной характеристики Математически корректируется по параметрам спада частотной характеристики по закону Sin (x)/x, не корректируется методами внешней калибровки
    Неравномерность (тип.)
    ±1,0 дБ (от 50 МГц до 4,8 ГГц)
    Временные характеристики
    Параметры передачи данных
    Скорость передачи данных Скорость потока цифровых данных определяется как «Частота дискретизации/(4 точки на цикл)», что позволяет генерировать любые искажения
    Скорость передачи (ном.)
    3 Гбит/с
    Характеристики времени нарастания/спада
    Время нарастания/спада Время нарастания/спада измеряется по уровням 20% и 80% и составляет 0,75 от отраслевого стандарта,определяемого по уровням 10% и 90%
    Tr/Tf
    350 пс 75 пс 35 пс
    Полоса времени нарастания Полоса, рассчитанная по параметрам времени нарастания (0,26/Tr, предполагаемый гауссов переход) на выходе аналоговой схемы с учетом кабелей
    полоса Tr по уровню −1 дБ (тип.)
    430 МГц 2,0 ГГц 4,3 ГГц
    полоса Tr по уровню −3 дБ (тип.
    750 МГц 3,5 ГГц 7,5 ГГц
    Фильтр нижних частот фильтр Бесселя, 50 МГц и 200 МГц
    Выходные амплитудные характеристики
    Амплитуда Уровни амплитуды измеряются между (+) и (−) дифференциальных выходов, для несимметричных выходов уровень амплитуды будет составлять половину от указанных ниже величин
    диапазон (ном.)
    от 100 мВп-п до 4,0 Вп-п от 100 мВп-п до 2,0 Вп-п от 1,0 Вп-п до 2,0 Вп-п
    разрешение (ном.)
    1,0 мВ
    погрешность
    ±(3% от амплитуды ±2 мВ) на уровне 0,5 В, без смещения
    Смещение
    диапазон (ном.)
    ±0,5 В
    разрешение (ном.)
    1,0 мВ
    погрешность
    ±(2,0% от смещения ±10 мВ) на минимальной амплитуде

    Условия окружающей среды генератора сигналов произвольной формы AWG7122C

    Параметр Значение
    Температура
    рабочая
    от +10 до +40°C
    при хранении
    от −20 до +60°C
    Относительная влажность
    рабочая
    от 5 до 80% при темп. до +30°C,
    от 5 до 45% при темп. от +30 до +50°C
    при хранении
    от 5 до 90% при темп. до +30°C
    от 5 до 45% при темп. от +30 до +50°C
    Высота над уровнем моря
    рабочая
    до 3048 м
    при хранении
    до 12192 м
    Вибрация
    Синусоидальная вибрация
    рабочая
    0,33 мм (пик-пик) постоянного смещения, от 5 до 55 Гц
    при хранении
    н/д
    Вибрация случайного характера
    рабочая
    0,27g СКЗ, от 5 до 500 Гц, 10 минут на ось
    при хранении
    2,28g СКЗ, от 5 до 500 Гц, 10 минут на ось
    Механические удары
    рабочие условия
    Полусинусоидальные импульсы, 30 g пик., длительность 11 мс, по 3 удара в направлении каждой оси
    при хранении
    Полусинусоидальные импульсы, 10 g пик., длительность 11 мс, по 3 удара в направлении каждой оси
    Нормативные документы
    Класс безопасности
    UL61010-1, CAN/CSA-22.2, No.61010-1-04, EN61010-1, IEC61010-1
    Уровень излучения
    EN 55011 (Класс A), IEC61000-3-2, IEC61000-3-3
    Помехоустойчивость
    IEC61326, IEC61000-4-2/3/4/5/6/8/11

    Физические характеристики генератора сигналов произвольной формы AWG7122C

    Параметр Значение
    Габаритные размеры, мм 500x465x2450
    Масса, кг нетто 19
    брутто 28
    Зазоры для охлаждения, см Сверху и снизу 2
    Сбоку 15
    Сзади 7,5
    Питание прибора Напряжение 100…240 В, 47…63 Гц
    Потребляемая мощность 450 Вт
  • Комплект поставки AWG7122C

    Наименование Количество
    1. Генератор сигналов AWG7122С 1
    2. Сумка с принадлежностями 1
    3. Крышка передней панели 1
    4. USB мышь 1
    5. Компактная USB клавиатура 1
    6. Комплект кабелей для выходов постоянного напряжения 1
    7. Стилус для сенсорного экрана 2
    8. Компакт-диск с программным обеспечением и руководством 1
    9. Компакт-диск с документацией 1
    10. Краткое руководство пользователя 1
    11. Регистрационная карта 1
    12. Сертификат калибровки 1
    13. Кабель питания 1
    14. Оконечная нагрузка SMA 50 Ом 3
