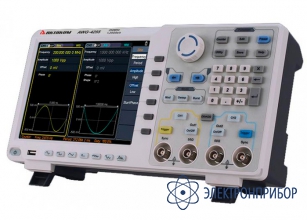

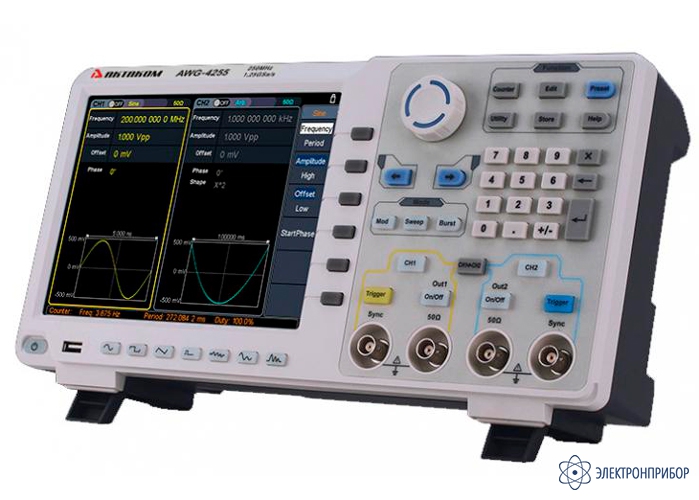

AWG-4255 — генератор сигналов специальной формы

Код товара: 49929
    • Гарантия

      12 месяцев

    • Производитель

      АКТАКОМ

    Особенности генератора сигналов специальной формы AWG-4255:

    • Использование цветного восьмидюймового ЖК тачскрин дисплея с разрешением 800x600 точек с полнофункциональным сенсорным управлением;
    • Технология цифрового синтеза;
    • Максимальная частота генерации до 250 МГц;
    • Высокая стабильность опорного генератора 1 ppm;
    • Наилучшее разрешение по частоте 1 мкГц;
    • Разрешение по вертикали 14 бит;
    • Низкий уровень фазовых шумов -110 дБн/Гц;
    • Максимальная длина точек, участвующих в формировании сигнала до 1 М;
    • 152 встроенные формы сигналов, распределенных по 6 группам;
    • Формирование сигналов произвольной формы;
    • Широкий спектр встроенных модуляций AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM;
    • Функция свипирования и пакетный режим;
    • Встроенный генератор гармоник до 16 порядка;
    • 7-ми разрядный частотомер с диапазоном от 100 мГц до 200 МГц;
    • Поддержка управления SCPI-командами и LabVIEW.
  • Технические характеристики генератора сигналов специальной формы AWG-4255:

    Параметр Значение
    Максимальная выходная частота 250 МГц
    Количество каналов 2
    Частота дискретизации 1,25 Гвыб/сек
    Вертикальное разрешение 14 бит
    Форма сигнала Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум
    Встроенные специальной формы 152 типа
    Произвольная форма
    Гармоники
    Частотные характеристики
    Диапазон синусоидальный сигнал 1 мкГц ... 250 МГц
    прямоугольный сигнал 1 мкГц ... 50 МГц
    импульсный сигнал 1 мкГц ... 25 МГц
    пилообразный сигнал 1 мкГц ... 5 МГц
    гармоники 1 мкГц ... 125 МГц
    белый шум 120 МГц (-3 дБ, тип.)
    встроенные формы 1 мкГц ... 15 МГц
    произвооьная форма 1 мкГц ... 50 МГц
    Разрешение по частоте 1 мкГц
    Точность установки (18°C ... 28°C) ±1 ppm
    Синусоидальный сигнал
    Коэффициент гармоник ≤-65 дБн (DC ~ 1 МГц)
    ≤-60 дБн (>1 МГц ~ 10 МГц)
    ≤-50 дБн (>10 МГц ~ 120 МГц)
    ≤-45 дБн (>120 МГц)
    Общие гармонические искажения <0.05% (10 Гц ~ 20 кГц, 1 Вп-п)
    Негармонические искажения (типичное, 0 дБм) <-70 дБн (DC ~ 10 МГц)
    <-70 дБн + 6 дБ/октава (> 10 МГц)
    Фазовый шум (типичное, 0 дБм) -110 дБн/Гц @ 10 кГц (10 МГц)
    Прямоугольный сигнал
    Время нарастания / спада ≤ 5 нс
    Выброс ≤ 3 %
    Коэффициент заполнения 50%
    Джиттер (скз) 300 пс + 100 ppm
    Треугольный сигнал
    Симмметрия 0 ... 100%
    Линейность (типичное, 1 кГц, 1 Впп, 50% симметрия) ≤1%
    Импульсный сигнал
    Длительность 12 нс ... 996875 с
    Время нарастания / спада ≤ 7 нс
    Выброс <3%
    Джиттер (скз) 300 пс + 100 ppm
    Гармоники
    Порядок гармоник ≤ 16
    Тип гармоники четная, нечетная, все, пользовательская
    Амплитуда / Фаза может задаваться для каждой гармоники
    Пользовательская (произвольная) форма
    Количество точек, участвующих в формировании сигнала 2...1 М точек
    Вертикальное разрешение 14 бит
    Время нарастания / спада <7 нс
    Джиттер (скз)  3 нс
    Амплитуда
    Амплитуда (50 Ом) 1 мВп-п -10 Вп-п (≤ 40 МГц)
    1 мВп-п -5 Вп-п (> 40 МГц ~ 80 МГц)
    1 мВп-п -2,5 Вп-п (> 80 МГц ~ 120 МГц)
    1 мВп-п -1 Вп-п (> 120 МГц ~ 250 МГц)
    Амплитуда (выс. импеданс) 2 мВп-п -20 Вп-п (≤ 40 МГц)
    2 мВп-п -10 Вп-п (> 40 МГц ~ 80 МГц)
    2 мВп-п -5 Вп-п (> 80 МГц ~ 120 МГц)
    2 мВп-п -2,5 Вп-п (> 120 МГц ~ 250 МГц)
    Вертикальное разрешение 1 мВп-п или 4 разряда
    Точность (1 кГц, синус, DC смещение = 0) ±(1 %+1 мВп-п)
    DC смещение
    Диапазон (DC) ±5 Впик - амплитуда Впп/2 (50 Ом)
    ±10 Впик - амплитуда Впп/2 (высокий импеданс)
    Погрешность ±(1% + 1 мВ + амплитуда Впп *0,5%)
    Разрешение 1 мВп-п или 4 разряда
    Модуляция
    Тип модуляции АМ, ЧМ, ФМ, ШИМ, ЧМн (ЧМн, 3ЧМн, 4ЧМн), АМн (ОМн, АМн), ФМн ( ФМн, бинарная ФМн)
    AM Модуляция
    Несущая синус, прямоугольный, пила, треугольный, специальной (кроме DC)
    Источник Внутренний / Внешний
    Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы
    Коэффициент модуляции 0% ... 100%
    Частота модуляции 2 мГц ... 100 кГц
    ЧМ Модуляция
    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний / Внешний
    Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы
    Частота модуляции 2 мГц ... 100 кГц
    ФМ Модуляция
    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний / Внешний
    Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы
    Девиация 0 ... 180°
    Частота модуляции 2 мГц ... 100 кГц
    Частотная манипуляция (ЧМн, 3ЧМн, 4ЧМн)
    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний / Внешний
    Форма модулирующего сигнала меандр (50% скважность)
    Частота переключения ЧМн 2 мГц ... 1 МГц
    Фазовая манипуляция (ФМн, бинарная ФМн)
    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний / Внешний (ФМн) ; Внутренний (бинарная ФМн)
    Форма модулирующего сигнала меандр (50% скважность)
    Частота переключения 2 мГц ... 1 МГц
    Амплитудная манипуляция (АМн, ОМн)
    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний / Внешний (АМн); Внутренний (ОМн)
    Форма модулирующего сигнала меандр (50% скважность)
    Частота переключения 2 мГц ... 1 МГц
    ШИМ модуляция
    Несущая импульсный
    Источник Внутренний / Внешний
    Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы
    Девиация 0%... 100%
    Частота модуляции 2 мГц ... 100 кГц
    Режим свипирования
    Тип свипирования по частоте
    Интервал свипирования 1 мс ... 500 с ± 1%
    Закон линейный / логарифмический
    Источник запуска Ручной, внешний, внутренний
    Режим пачек импульсов
    Форма синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
    Период 10 нс ... 500 с
    Количество импульсов 1 ... 50000
    Источник запуска внешний
    Частотомер
    Частотный диапазон 100 мГц ... 350 МГц
    Разрешение по частоте 7 разрядов
    Измеряемые параметры частота, длительность положительного и отрицательного импульса, коэф. заполнения положительного и отрицательного импульса
    Основные характеристики
    Тип дисплея Сенсорный, ЖК, 8", 800 х 600
    Интерфейс USB device, USB host, LAN
    Входы / Выходы Частотомер, Вход внешней модуляции, Вход внешнего запуска, Вход/Выход опорного генератора
    Питание 100...240 В АС скз, 45...65 Гц
    Рабочая температура 0...40 °C
    Габаритные размеры 340 x 177 x 90 мм
    Масса 2,5 кг
  • Комплект поставки AWG-4255

    Наименование Количество
    1 Генератор сигналов специальной формы AWG-4255 1
    2 Кабель питания 1
    3 Кабель USB 1
    4 Кабель BNC 1
    5 Руководство по эксплуатации 1
