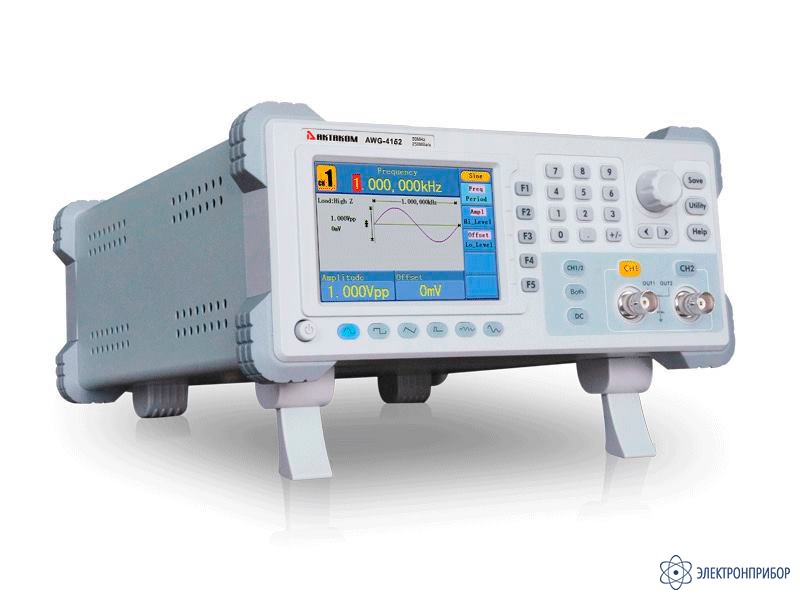

AWG-4164 — генератор сигналов специальной формы

Код товара: 43276
    • Гарантия

      12 месяцев

    • Производитель

      АКТАКОМ

    Описание генератора сигналов специальной формы AWG-4164:

    Генератор сигналов специальной формы АКТАКОМ AWG-4164 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф. Высокая функциональность и небольшая стоимость делают генератор сигналов специальной формы АКТАКОМ AWG-4164 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.

  • Технические характеристики генератора сигналов специальной формы AWG-4164:

    Параметр Значение
    Максимальная выходная частота 60 МГц
    Количество каналов 2
    Форма сигнала Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, шумовой;
    Специальной формы: всего 45 форм, в т.ч. экспонента нарастание, экспонента спад, sin (x)/x, лесенка
    Произвольная (пользовательская) форма
    Частотные характеристики
    Диапазон
    Синусоидальный сигнал 1 мкГц ~ 60 МГц
    Прямоугольный сигнал 1 мкГц ~ 30 МГц
    Импульсный сигнал 1 мкГц ~ 15 МГц
    Пилообразный и треугольный сигнал 1 мкГц ~ 1 МГц
    Белый шум (Гаусс) полоса 25 МГц (-3дБ)
    Специальной формы 1 мкГц ~ 10 МГц
    Синусоидальный сигнал
    Неравномерность АЧХ
    (амплитуда 1 Вп-п (4 дБм) относительно 1 кГц)
    ±0.2 дБ (1 мкГц~10 МГц)
    ±0.3 дБ (10 МГц~25 МГц)
    ±0.5 дБ (25 МГц~60 МГц)
    Коэффициент гармоник (1 Вп-п) <-40 дБн
    Общие гармонические искажения
    (10 Гц ~ 20 кГц, 1 Вп-п)
    <0.2%
    Фазовый шум
    (1 МГц, 1 Вп-п)
    -110 дБн/Гц @ 10 кГц
    Прямоугольный сигнал
    Время нарастания/спада
    (1 кГц, 1 Вп-п)
    < 12 нс (10%~90%) типичное
    Выброс < 5 %
    Коэф.заполнения 20% ~ 80% (<1 МГц)
    50% (1 МГц ... 5 МГц)
    Асимметрия
    (<50% коэф.заполнения)
    1% от периода + 5 нс
    Джиттер 300 пс + 100 ppm от периода
    Треугольный сигнал
    Нелинейность
    (1 кГц, 1 Вп-п, 50% симметрия)
    < 0,1% типичное
    Симметрия 0 ~ 100%
    Импульсный сигнал
    Длительность импульса 20 нс ~ 1000 кс
    Точность установки 10 нс
    Время нарастания/спада <12 нс
    Выброс < 5%
    Джиттер 300 пс + 100 ppm от периода
    Специальная и произвольная форма
    Максимальное количество точек участвующих в формировании сигнала 2~1 М точек
    Вертикальное разрешение 14 бит
    Частота дискретизации 300 Мвыб/сек
    Время нарастания/спада < 35 типичное
    Джиттер (СКЗ) 6 нс + 30 ppm
    Характеристики выхода:
    Амплитуда (50 Ом) 1 мВп-п ~ 10 Вп-п  (1 мкГц~25 МГц)
    1 мВп-п ~ 5 Вп-п  (25 МГц~60 МГц)
    Амплитуда (Высокий импеданс) 1 мВп-п ~ 20 Вп-п  (1 мкГц~25 МГц)
    1 мВп-п ~ 10 Вп-п  (25 МГц~60 МГц)
    Разрешение по амплитуде 1 мВп-п или 14 бит
    Смещение (AC+DC) ±5 В (50 Ом)
    ±10 В (высокий импеданс)
    Точность установки смещения 1 мВ
    Выходной импеданс 50 Ом (типично)
    AM Модуляция:
    Несущая синус
    Источник Внутренний/Внешний
    Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной формы
    Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
    Коэффициент модуляции 0% ~ 100%
    ЧМ Модуляция:
    Несущая синус
    Источник Внутренний/Внешний
    Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной формы
    Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
    Девиация частоты 2 мГц ~ 20 МГц
    ФМ Модуляция:
    Несущая синус
    Источник Внутренний/Внешний
    Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной формы
    Частота внутреннего модулирующего сигнала 2 мГц ~ 20 кГц
    Девиация 0 ~ 180°
    Частотная манипуляция
    Несущая синус
    Источник Внутренний/Внешний
    Модулирующий сигнал прямоугольный с коэффициентом заполнения 50%
    Частота внутреннего модулирующего сигнала 2 мГц ~ 100 кГц
    Режим свипирования (качания):
    Форма синус, прямоугольный, пила
    Закон линейный/логарифмический
    Направление Вверх/Вниз
    Время свипирования 1 мс ~ 500 с + 0.1%
    Источник запуска Ручной, внешний, внутренний
    Режим пачек импульсов:
    Форма синус, прямоугольный, пила, треугольный, специальной формы
    Тип Количество импульсов: 1 ~ 50 000 , непрерывный, стробированный
    Начальная/Конечная фаза -360° ~ 360°
    Время стояния (10 мс ~ 500 с) ± 1%
    Стробированный запуск Внешний запуск
    Источник запуска Ручной, внешний, внутренний
    Частотомер:
    Функции Измерение частоты, периода, длительности положительного импульса, коэффициента заполнения
    Частотный диапазон Один канал: 100 мГц~200 МГц
    немодулированный сигнал
    Разрешение 6 разрядов
    DC связь
    DC ±1,5 В DC
    100 мГц...100 МГц 250 мВп-п~5 Вп-п (DC+AC)
    100 МГц...200 МГц 450 мВп-п~3 Вп-п (DC+AC)
    AC связь
    100 мГц...100 МГц 250 мВп-п~5 Вп-п
    100 МГц...200 МГц 450 мВп-п~4 Вп-п
    Измерение длительности импульса и коэффициента заполнения
    1 Гц...10 МГц 250 мВп-п~5 Вп-п
    Параметры входа
    Входной импеданс 1 МОм
    Связь AC, DC
    ФВЧ Вкл/Выкл
    Чувствительность низкая, средняя, высокая
    Диапазон уровня запуска ±2,5 В
    Входы/выходы:
    Вход внешней модуляции
    Диапазон входных частот DC~20 кГц
    Диапазон входных напряжений ±5 Вп-п
    Входной импеданс 10 кОм, типичное
    Вход внешнего запуска
    Уровень TTL
    Фронт нарастающий или спадающий (по выбору)
    Длительность импульса >100 нс
    Задержка запуска 0 нс~60 с
    Вход внешнего тактирования
    Импеданс 1 кОм, AC связь
    Входное напряжение 100 мВп-п~5 Вп-п
    Частота 10 МГц±9 кГц
    Выход внешнего тактирования
    Импеданс 50 кОм, AC связь
    Амплитуда 3,3 Вп-п, доступно 1 МОм
    Вход частотомера
    (используется разъем
    Входа внешнего тактирования)
    DC связь ±1,5 В DC (DC)
    250 мВп-п~5 Вп-п (DC+AC) 100 мГц...100 МГц
    450 мВп-п~3 Вп-п (DC+AC) 100 МГц...200 МГц
    AC связь 250 мВп-п~5 Вп-п 1 Гц...100 МГц
    450 мВп-п~4 Вп-п 100 МГц...200 МГц
    Связь между каналами,
    копирование каналов
    Девиация фазы 0° ~ 360°
    Основные характеристики:
    Тип дисплея Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов
    Питание 100~240 В АСскз,50/60 Гц, CATII
    Интерфейс USB устройство, USB host
    Потребляемая мощность не более 18 Вт
    Рабочая температура 0°C...40°C
    Габаритные размеры 235 х 110 х 295 мм
    Вес 3 кг
  • Комплект поставки AWG-4164

    Наименование Количество
    1. Генератор сигналов специальной формы AWG-4164 1
    2. Cетевой кабель 1
    3. USB кабель для подключения к ПК 1
    4. Руководство по эксплуатации (краткая инструкция) 1
    5. Кабель BNC-BNC 1
