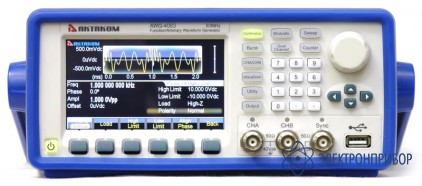

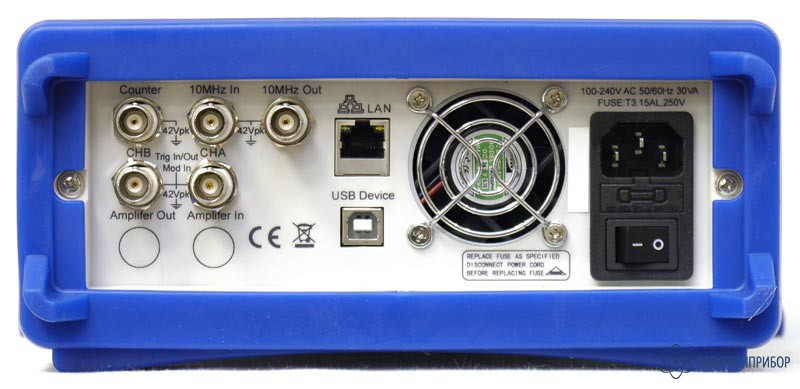

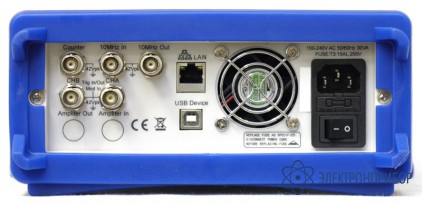

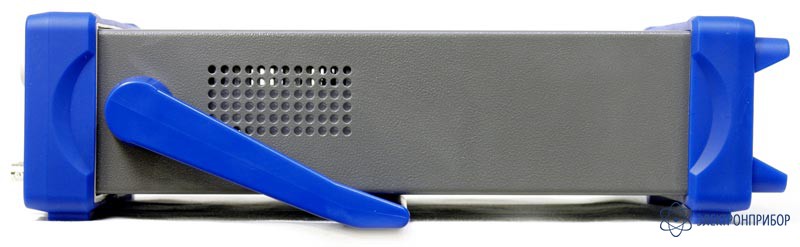

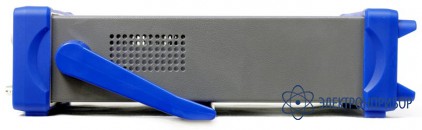

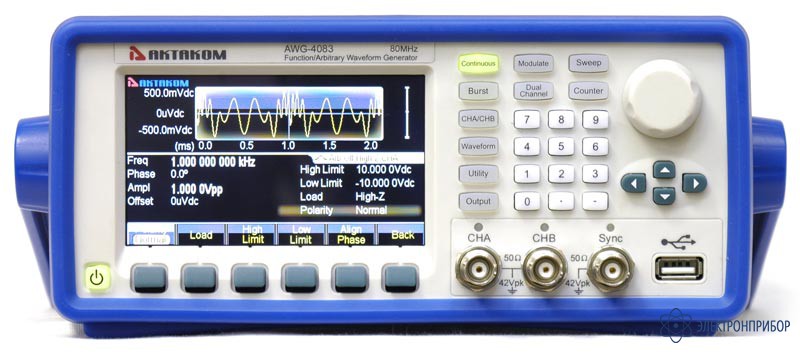

AWG-4163 — генератор сигналов специальной формы

Код товара: 37121
    • Гарантия

      12 месяцев

    • Производитель

      АКТАКОМ

    Описание:

    Генератор сигналов специальной формы АКТАКОМ AWG-4163 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф. Большое количество генерируемых форм сигнала и типов модуляции позволяют генератору сигналов АКТАКОМ AWG-4163 найти применение в сферах разработки и тестирования электронных устройств, научных исследований, образования. Благодаря наличию интерфейсов USB и LAN генератором сигналов АКТАКОМ AWG-4163 можно управлять дистанционно. Высокая функциональность и невысокая цена делают генератор сигналов специальной формы АКТАКОМ AWG-4163 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.

  • Технические характеристики:

    Характеристика Значение
    Максимальная выходная частота

    160 МГц

    Количество каналов 2
    Форма сигнала Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC
    137 типов специальной формы
    Генерация гармоник 2...50
    Частотные характеристики
    Диапазон синусоидальный
    сигнал
    1 мкГц ~ 160 МГц
    прямоугольный сигнал 1 мкГц ~ 60 МГц
    импульсный сигнал 1 мкГц ~ 60 МГц
    пилообразный и треугольный сигнал 1 мкГц ~ 5 МГц
    Встроенные формы Количество точек участвующих в формировании сигнала 16 384
    Вертикальное разрешение 14 бит
    Частота дискретизации 500 Мвыб/сек
    Разрешение по частоте 1 мкГц, 12 разрядов
    Точность установки (18°C ~ 28°C) 2 ppm
    Синусоидальный сигнал
    Коэффициент гармоник <-60 дБн (DC-10 МГц)
    <-55 дБн (10 МГц - 160 МГц)
    Общие гармонические искажения <0.1%
    Прямоугольный сигнал
    Время нарастания/спада ≤ 8 нс
    Выброс ≤ 5 %
    Коэф.заполнения 0,1% ~ 99,9% (мин. длительность 10 нс)
    Треугольный сигнал
    Симмметрия 0 ~ 100%
    Импульсный сигнал
    Длительность 10 нс ~ 99999 с
    Время нарастания/спада ≥ 8 нс
    Пользовательская (произвольная) форма
    Количество точек участвующих в формировании сигнала от 6 до 1 М точек
    Вертикальное разрешение 14 бит
    Частота дискретизации 1 мквыб/сек...125 Мвыб/сек, разрешение 1 мквыб/сек

    Амплитуда:

    Амплитуда (50 Ом) 1 мВп-п -10 Вп-п
    Амплитуда (выс. импеданс) 2 мВп-п -20 Вп-п
    Вертикальное разрешение 1 мВп-п или 3 бит
    Точность ±(1 %+2 мВп-п)
    Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп) ±0.2 дБ (<5 МГц)
    ±0.3 дБ (5 МГц ~ 20 МГц)
    ±0.5 дБ (20 МГц ~ 120 МГц)
    ±1.0 дБ (≥ 120 МГц)

    DC смещение:

    Диапазон (DC) ±5 В (50 Ом)
    ±10 В (высокий импеданс)
    Погрешность

    ± (1%+2 мВ+0,5% ампл.)

    Разрешение 0,1 мВdc ~ 2 мВdc

    AM Модуляция:

    Несущая синус, прямоугольный, пила, треугольный, специальной (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 100 кГц)
    Коэффициент модуляции 0% ~ 120%

    ЧМ Модуляция :

    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц)

    ФМ Модуляция :

    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц)
    Девиация 0 ~ 360°

    Частотная, фазовая и амплитудная манипуляция

    Тип FSK, 3FSK, 4FSK - частотная
    PSK, QPSK - фазовая
    ASK, OSK - амплитудная
    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний/Внешний
    Частота скачка 1 мкГц ~ максимальная частота (для FSK, 3FSK, 4FSK)
    Диапазон 1 мГц ~ 1 МГц

    SUM модуляция:

    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 1 МГц)
    Коэффициент модуляции 0% ~ 100%

    ШИМ модуляция:

    Частота 1 мГц ~ 100 кГц
    Несущая импульсный
    Источник Внутренний/Внешний
    Девиация 0% ~ 99%

    Режим свипирования (качания):

    Время свипирования 10 мс ~ 300 с
    Закон линейный/логарифмический
    Направление Вверх/Вниз
    Время задержки, шага 0 ~ 300 с
    Источник запуска Ручной, внешний, внутренний

    Режим пачек импульсов:

    Форма синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
    Период 1 мкс ~ 500 с
    Тип Количество импульсов: 1 ~ 1 000 000
    Начальная/Конечная фаза 0° ~ 360°
    Источник запуска Ручной, внешний, внутренний

    Вход запуска и модуляции:

    Уровень TTL
    Входной импеданс > 10 К номинальный
    Тип разъема BNC

    Выход синхроимпульса (Sync ):

    Уровень TTL
    Длительность < 20 нс (типичное)
    Входной импеданс 50 Ом (типичное)
    Тип разъема BNC

    Частотомер:

    Частотный диапазон Один канал: 100 мГц ~ 350 МГц
    Разрешение по частоте 7 разрядов/с
    Длительность импульса и коэффициент заполнения 100 нс ~ 20 с
    Измерение коэф.заполнения 1% ~ 99%

    Основные характеристики:

    Тип дисплея Жидкокристаллический, 4.3" TFT, 480 х 272
    Питание 100~240 В АСскз,45~65 Гц
    Интерфейс USB устройство, USB host, LAN
    Потребляемая мощность не более 30 Вт
    Рабочая температура 0°C...40°C
    Габаритные размеры 322 х 256 х 102 мм
    Вес

    3 кг
