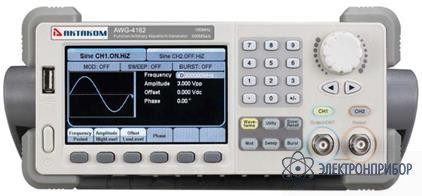

AWG-4122 — генератор сигналов специальной формы

Код товара: 31010
    • Гарантия

      12 месяцев

    • Производитель

      АКТАКОМ

    Универсальный генератор стандартных (5 форм) и специальной форм сигналов (39 типов), пачек импульсов. 2 канала. Полоса - 1мкГц…120 МГц (синус). Дискретизация 500 Мвыб/сек. Разрешение по вертикали: 14 бит. Макс. количество точек - 512 К (канал CH2) и 16 К (канал CH1). Режимы модуляции АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ. Режим качания частоты. Режим пачек импульсов. Цветной графический ЖК-дисплей с поддержкой формы (4.3" TFT, 480 х 272). Интерфейс USB-host, USB -device. Встроенный частотомер до 200МГц, Габариты 261 х 105 х 344 мм. Вес 2,8 кг.

  • Технические характеристики генератора сигналов специальной формы AWG-4122:

    Параметр Значение
    Максимальная выходная частота 120 МГц
    Количество каналов 2
    Форма сигнала Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC
    39 типов специальной формы
    Частотные характеристики
    Диапазон синусоидальный сигнал 1 мкГц ~ 120 МГц
    прямоугольный сигнал 1 мкГц ~ 40 МГц
    импульсный сигнал 1 мкГц ~ 30 МГц
    пилообразный и треугольный сигнал 1 мкГц ~ 3 МГц
    белый шум (Гаусс) полоса 100 МГц (-3дБ)
    специальной формы 1 мкГц ~ 30 МГц
    Разрешение по частоте 1 мкГц
    Точность установки (18°C ~ 28°C) 2 ppm
    Синусоидальный сигнал
    Коэффициент гармоник
    DC-1 МГц <-54 дБн
    1 МГц - 10 МГц <-46 дБн
    10 МГц - 80 МГц <-36 дБн
    100 МГц - 120 МГц <-30 дБн
    Общие гармонические искажения <0.2% (DC ~ 20 кГц,1 Вп-п)
    Негармонические искажения < -70 дБн (DC ~ 1 МГц)
    Фазовый шум -116 дБн/Гц @ 100 кГц
    Прямоугольный сигнал
    Время нарастания/спада < 8 нс
    Выброс < 3 % (1 кГц, 1 Вп-п)
    Коэф.заполнения 1 мГц ~ <10 MГц 20% ~ 80%
    10 мГц ~ 40 MГц 40% ~ 60%
    Ассиметрия 1% от периода + 5 нс (1 кГц, 1 Вп-п, 50% коэф.заполнения)
    Джиттер 100 пс (типичное, СКЗ)
    Треугольный сигнал
    Нелинейность < 0,1% (1 кГц, 1 Вп-п, 100% симметрия)
    Симмметрия 0 ~ 100%
    Импульсный сигнал
    Длительность импульса ≥12 нс
    Период 25 нс ~ 1 000 000 с
    Коэффициент заполнения 0,0001%~99,9999%
    Время нарастания/спада 6 нс ~ 6 с, 100 пс разрешение
    Выброс < 3%
    Джиттер <100 пс (типичное, СКЗ)
    Специальная форма
    Максимальное количество точек участвующих в формировании сигнала 16 К (СН1) / 512 К (CH2)
    Вертикальное разрешение 14 бит
    Частота дискретизации 500 Мвыб/сек
    Время нарастания/спада < 10 нс (типичное)
    Джиттер (СКЗ) < 2 нс

    Характеристики выхода:

    Канал (выход) CH1 / CH2
    Амплитуда (50 Ом) 1 мВп-п -10 Вп-п (≤40 МГц)
    1 мВп-п - 5 Вп-п (40 МГц~100 МГц)
    1 мВп-п ~ 2,5 Вп-п (100 МГц~120 МГц)
    Вертиакальное разрешение(100 кГц, синус) ±(1 %+1 мВп-п)
    Неравномерность АЧХ (синус, 5 Вп-п) ±0.1 дБ (≤10 МГц)
    ±0.2 дБ (≤60 МГц)
    ±0.4 дБ (≤100 МГц)
    ±0.8 дБ (≤120 МГц)
    Задержка между каналами <1 нс

    DC смещение:

    Канал (выход) CH1 / CH2
    Диапазон (DC) ±5 В (50 Ом)
    ±10 В (высокий импеданс)
    Погрешность ± (1%+1 мВ)

    Выходной разъем:

    Канал (выход) CH1 / CH2
    Импеданс 50 Ом
    Защита защита от короткого замыкания

    AM Модуляция (CH1/CH2):

    Параметр Значение
    Несущая синус, прямоугольный, пила, треугольный, специальной (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 50 кГц)
    Коэффициент модуляции 0% ~ 120%

    ЧМ Модуляция (CH1/CH2):

    Параметр Значение
    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 50 кГц)
    Девиация частоты 0 ~ 2.5 МГц

    ФМ Модуляция (CH1/CH2):

    Параметр Значение
    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 50 кГц)
    Девиация 0 ~ 360° ; 0,1° разрешение

    Частотная манипуляция (CH1/CH2):

    Параметр Значение
    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал прямоугольный с коэффициентом заполнения 50% (1 мГц ~ 1 МГц)

    Амплитудная манипуляция (CH1/CH2):

    Параметр Значение
    Несущая синус, прямоугольный, пила, специальной (кроме DC)
    Источник Внутренний/Внешний
    Модулирующий сигнал прямоугольный с коэффициентом заполнения 50% (1 мГц ~ 1 МГц)

    ШИМ модуляция(CH1/CH2):

    Параметр Значение
    Частота 1 мГц ~ 50 кГц
    Несущая импульсный
    Источник Внутренний/Внешний
    Модулирующий сигнал синус, прямоугольный, пила, треугольный, специальной (кроме DC)

    Режим свипирования (качания)(CH1/CH2):

    Параметр Значение
    Форма синус, прямоугольный, пила, треугольный, специальной (кроме DC)
    Закон линейный/логарифмический
    Направление Вверх/Вниз
    Время свипирования 1 мс ~ 500 с + 0.1%
    Источник запуска Ручной, внешний, внутренний

    Режим пачек импульсов(CH1/CH2):

    Параметр Значение
    Форма синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
    Несущая 2 мГц ~ 100 МГц
    Тип Количество импульсов: 1 ~ 1000000 , непрерывный, стробированный
    Начальная/Конечная фаза 0° ~ 360°
    Время стояния >1 мкс ~ 1000 с + 0.1%
    Задержка запуска 232 нс ~ 34 с
    Стробированный запуск Внешний запуск
    Источник запуска Ручной, внешний, внутренний

    Вход внешней модуляции (Modulation On):

    Параметр Значение
    Внешняя модуляция ±4,5 Вп-п = 100% модуляции (>5 кОм входной импеданс)
    Тип разъема BNC

    Вход запуска (Ext Trig/Gate):

    Параметр Значение
    Уровень TTL
    длительность импульса > 50 нс
    Входной импеданс > 5 К, DC связь
    Время отклика свипирование:< 380 нс (типичное)
    Тип разъема BNC

    Выход запуска (Ext Trig/Gate):

    Параметр Значение
    Уровень TTL
    Длительность импульса > 60 нс (типичное)
    Выходной импеданс 50 Ом (типичное)
    Максимальная частота 1 МГц
    Тип разъема BNC

    Выход синхроимпульса (Sync Out):

    Параметр Значение
    Уровень TTL
    Длительность > 50 нс (типичное)
    Входной импеданс 50 Ом (типичное)
    Максимальная частота 2 МГц
    Тип разъема BNC

    Вход внешнего опорного генератора (10MHz In):

    Параметр Значение
    Частота 10 МГц ± 50 Гц
    Уровень 2.3 Вп-п ~ 3.3 Вп-п
    Входной импеданс 1 кОм (AC связь)
    Тип разъема BNC

    Выход внешнего опорного генератора (10MHz Out):

    Параметр Значение
    Частота 10 МГц
    Уровень >1 Вп-п
    Входной импеданс 50 Ом (AC связь)
    Тип разъема BNC

    Частотомер:

    Параметр Значение
    Измеряемый параметр Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
    Частотный диапазон Один канал: 100 мГц ~ 200 МГц
    Разрешение по частоте 6 разрядов/с
    Диапазон амплитуд и чувствительность (немодулированный сигнал)
    AC связь 1 Гц ~ 200 MГц 100 мВскз ~ 5 Вп-п
    DC связь DC диапазон девиации +1.5 В
    100 мГц ~ 100 МГц 50 мВ ~ ±2.5 В
    100 МГц ~ 200 МГц 100 мВ ~ ±2.5 В
    Длительность импульса и коэффициент заполнения 1 Гц ~ 10 МГц (50 мВп-п ~ 5 Вп-п)
    Параметры входа Входной импеданс 1 МОм
    Тип свяи AC, DC
    ВЧ режекция ON / OFF
    Система запуска Уровень запуска: -3 В ~ 1.8 В

    Основные характеристики:

    Параметр Значение
    Тип дисплея Жидкокристаллический, 4.3" TFT, 480 х 272
    Питание 100~240 В АСскз,45~66 Гц, CATII
    Интерфейс USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN
    Потребляемая мощность не более 30 Вт
    Рабочая температура 0°C...40°C
    Габаритные размеры 261 х 105 х 344 мм
    Вес 2,8 кг, вес в упаковочной таре 3,8 кг
  • Комплект поставки AWG-4122

    Наименование Количество
    1. Генератор сигналов специальной формы AWG-4122 1
