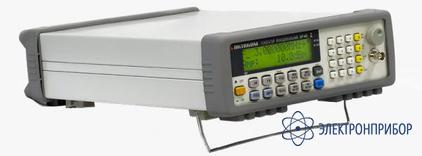

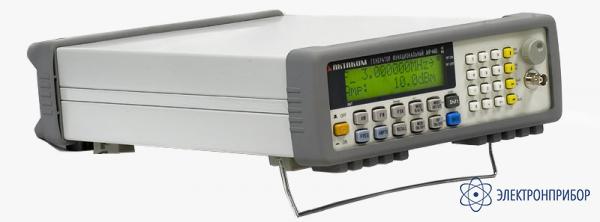

АНР-4400 — генератор функциональный

Код товара: 25480

    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение генератора АНР-4400:

    Генератор АНР-4400 использует технологию прямого цифрового синтеза (DDS) и представляет собой источник стабильных высокоточных выходных сигналов синусоидальной формы с частотным диапазоном от 100 МГц до 400 МГц и с уровнем выходного сигнала от -127 dBm до +13 dBm. Генератор может выдавать немодулированный сигнал, а также выдать сигналы с АМ, FM и FSK модуляциями и работать в режиме качания частоты.

    Генератор применяется для наладки, ремонта, лабораторных исследований, проведения многоцелевых тестов и стендовых испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, а также в образовательных или учебных целях.

    Особенности генератора АНР-4400:

    • прямой цифровой синтез
    • выходной импеданс: 50 Ом
    • интерфейс (опционально): RS-232 и IEEE-488
    • Питание 200...250 В АС ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц
    • Потребляемая мощность, не более: 30 ВА
    • Габаритные размеры: 240x90x363 мм
    • Масса: 3 кг.

  • Технические характеристики генератора АНР-4400:

    • Частота выходного сигнала: 100 кГц...65 МГц и 100 МГц…400 МГц
    • Разрешение по частоте: 1 Гц
    • Опорный генератор: TCXO 10.000 МГц
    • Температурная стабильность: ±2,5 ppm
    • Амплитуда: 0,3 мкВскз…1 Вскз (50 Ом)
      выходной уровень на ВЧ:
      -105 dBm (0,3 мкВскз)…+13 dBm (1 Вскз) 100 МГц…200 МГц
      -95 dBm (3 мкВскз)…+10 dBm (0,7 Вскз) 200 МГц…400 МГц
      с возможностью установки -127 dBm (0,1 мкВскз)
    • Разрешение по амплитуде: 0,1 dB
    • Негармонические искажения, не более: –25 dBc (типичное)
    • Гармонические искажения, не более: –15 dBc (типичное)
    • Субгармонические искажения, не более: –25 dBc (типичное)
    • Нелинейность: ±2 dB
    • Форма выходного сигнала: синус
    • Виды модуляции: AM (амплитудная), FM (частотная), FSK (частотная манипуляция)
    • Режим качание частоты

    Параметры амплитудной модуляции (AM)

    • Частота несущей: 100 МГц…400 МГц
    • Глубина модуляции: 0…50% ( с установкой до 100%)
    • Разрешение: 0,1% (при глубине <10%), 1% (>10%)
    • Погрешность: ±7%
    • Внутренняя и внешняя модуляция
    • Скорость модуляции: 1 кГц или 400 Гц

    Параметры FM (частотной модуляции)

    • Частота модуляции: 0…100 кГц
    • Разрешение: 100 Гц
    • Погрешность: ±7,5 %
    • Внутренняя модуляция
    • Скорость модуляции: 1 кГц или 400 Гц

    Параметры FSK (частотной манипуляция)

    • Уровень внешнего модулированного сигнала - TTL
    • Диапазоны модуляции:
      100 МГц…160 МГц (скорость <2 кГц)
      160 МГц…280 МГц (скорость <2 кГц)
      280 МГц…400 МГц (скорость <2 кГц)

    Свипирование частоты

    • Время свипирования: 10 мс…1000 мс
    • Шаг свипирования: 10 мс
    • Диапазоны свипирования:
      • 100 МГц…160 МГц
      • 160 МГц…280 МГц
      • 280 МГц…400 МГц

  • Комплект поставки АНР-4400

    № Наименование Количество
    1. Прибор 1
    2. Шнур питания 1
    3. Кабель соединительный BNC-BNC 1
    4. Кабель RS-232 1
    5. Руководство по эксплуатации 1
