Генераторы импульсов и сигналов

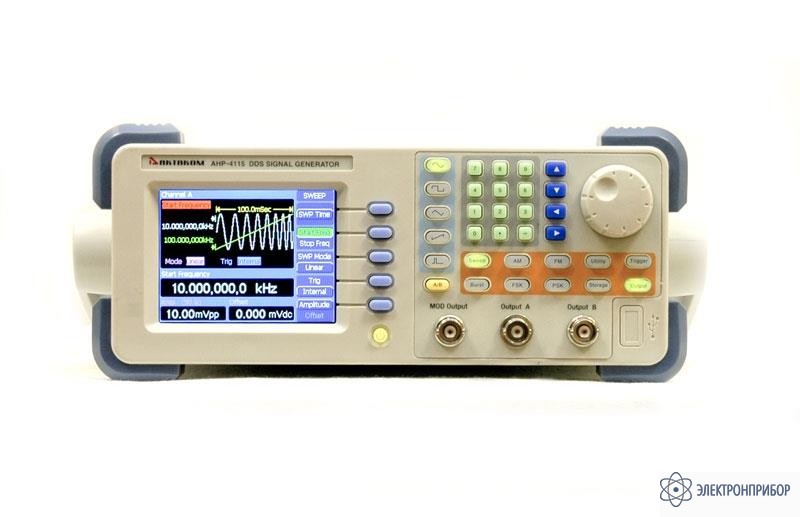

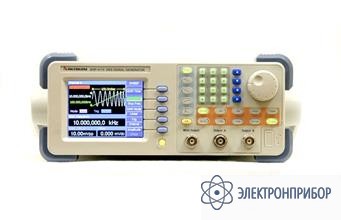

АНР-4115 — генератор функциональный

Код товара: 27297
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Особенности генератора АНР-4115:

    • Прямой цифровой синтез
    • Высокая стабильность и точность установки частоты
    • Высокое разрешение (до 1 мкГц)
    • Малый уровень искажений
    • Количество каналов: 2
    • Форма выходного сигнала:
      канал 1: синус;
      канал 2: синус, меандр, импульс, треугольник, пила
    • Модуляция: АМ, ЧМ, ЧМн, ФМн
    • Режимы свипирования по амплитуде и частоте
    • Режим выдачи пачек импульсов (1…10000)
    • 3.5" QVGA ЖК дисплей
    • Интерфейс RS-232
  • Технические характеристики генератора функционального АНР-4115:

    Параметр Значение
    Частотный диапазон (синус)
    канал 1 1 мкГц…110 МГц
    канал 2 1 мкГц…2 МГц
    Наилучшее разрешение по частоте
    канал 1 1 мкГц
    канал 2 1 мкГц
    Точность установки ± 5 ppm (канал 1 и 2)
    Амплитуда/Уровень (50 Ом)
    канал 1 0,1 мкВскз...1,0 мкВскз / -127 дБм…+13 дБм
    канал 2 0,01 мВпик-пик…3 Впик-пик
    Минимальное разрешение
    канал 1 0,01 мкВ/0,001 дБ
    канал 2 0,01 мВ
    Точность
    канал 1 ± 2 дБ
    канал 2 (<100 кГц) ± (5% + 5 мВ)
    Синусоидальный сигнал
    Коэффициент гармоник канал 1 -30 дБн (уровень <+4 дБм)
    Амплитудная модуляция АМ (канал 1)
    Глубина АМ 0…120% (≤ 80 МГц), 0…80% (> 80 МГц) на уровне <+4 дБм
    Частота модуляции 100 мГц…10 кГц
    Источник внутренний/внешний
    Частотная модуляция ЧМ (канал 1)
    Девиация частоты 100 мГц…10 кГц (≤ 80 МГц);
    100 мГц…1 кГц (> 80 МГц)
    Частота модуляции несущ./2 (≤ 80 МГц);
    1 мкГц…100 кГц (> 80 МГц)
    Источник внутренний
    Частотная манипуляция ЧМн (канал 1)
    Диапазон F1, F2 (4 диапазона) 1 мкГц…80 МГц (скорость FSK < 10 кГц)
    80 МГц…120 МГц (скорость FSK < 2 кГц)
    120 МГц…200 МГц (скорость FSK < 2 кГц)
    200 МГц…300 МГц (скорость FSK < 2 кГц)
    Источник внутренний/внешний
    Фазовая манипуляция ФМн (канал 1)
    Фазовый сдвиг 0…360°
    Временной сдвиг 0.1 мс…800 с
    Источник внутренний
    Свипирование (канал 1)
    Закон линейное и логарифмическое, по амплитуде и частоте
    Начальная частота 100 мГц…300 МГц (4 диапазона)
    Цикл свипирования 1 мс…800 с (лин. < 80 МГц); 100 мс…800 с (лог. > 80 МГц)
    Режим пачек (канал 1)
    Количество циклов 1…10000
    Временной сдвиг 0.1 мс…800 с
    Источник внутренний/внешний
    Общие характеристики
    Питание сети 110…127 В/ 220…240 В
    Габаритные размеры 255x170x370 мм
    Масса 4 кг
  • Комплект поставки АНР-4115

    Наименование Количество
    1. Руководство по эксплуатации 1
    2. Соединительный кабель BNC 2
    3. Кабель питания 1
    4. Генератор функциональный АНР-4115 1
