Генераторы импульсов и сигналов

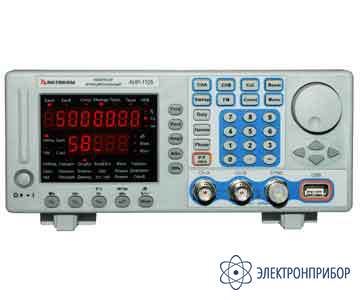

АНР-1105 — генератор функциональный

Код товара: 26355
    • Гарантия

      14 месяцев

    • Госреестр СИ РФ

      50632-12

    • Производитель

      АКТАКОМ

    Назначение прибора АНР-1105:

    Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.

    Особенности прибора АНР-1105:

    • прямой цифровой синтез
    • 2 идентичных канала
    • форма выходного сигнала: 16 типов, включая синусоидальный, прямоугольный (меандр), импульсный, треугольный, пилообразный
    • длина записи: 1024 точек
    • дискретизация: 100 Мвыб/сек
    • разрешение по амплитуде: 8 бит
    • режим свипирования
    • виды модуляции: частотная модуляция (ЧМ)
    • источник модуляции: внутренний, внешний
    • выходной импеданс: 50 Ом, высокий
    • встроенный частотомер 100 МГц
    • аттенюатор: 20 дБ, 40 дБ, 60 дБ
    • дисплей: 8 разрядов, 2 строки, LED
    • интерфейс USB
    • питание: 100...240 В АС ±10%, 50 Гц ± 5Гц
    • потребляемая мощность: < 30ВА
    • габаритные размеры: 254x103x325 мм
    • масса: 3 кг
  • Технические характеристики прибора АНР-1105:

    Параметр Значения
    Частотные характеристики
    Частота выходного сигнала 30 мГц...5 МГц (синус)
    30 мГц...1 МГц (кроме синуса)
    Разрешение 10 мГц (Fуст<1 МГц)
    100 мГц (Fуст≥1 МГц)
    Точность установки частоты ± (50 ppm Fуст + 4 е.м.р.)
    Амплитудные характеристики
    Амплитуда выходного сигнала (высокий импеданс) 1 мВп-п...20 Вп-п
    Шаг установки амплитуды 1 мВп-п
    Точность установки амплитуды ± (1%+2 е.м.р.) (Fуст=1кГц)
    Неравномерность АЧХ ±10% (1 МГц
    Смещение (канал А и В) (высокий импеданс, ослабление 0 дБ)
    Диапазон смещения ±10 В
    Разрешение 10 мВ
    Точность ± (1%+2 е.м.р.)
    Свипирование (канал А и В)
    Тип свипирования линейное
    Диапазон свипирования полный
    Шаг свипирования равен разрешению
    Цикл свипирования 10 мс…60 с
    Направление свипирования вверх, вниз, вверх-вниз
    Синусоида (канал А и В)
    Коэффициент гармоник ≥-40 дБн в диапазоне <1 МГц
    ≥-35 дБн в диапазоне 1 МГц…5 МГц
    Общие искажения ≤1% (20Гц…100 кГц, 20 Вп-п)
    Меандр (канал А и В)
    Время нарастания/спада ≤ 35 нс
    Скважность 1%...99%
    Отношение между каналами А и В
    Частота канала В возможность установки частоты канала B как гармоника от канала A
    Номер гармоники 0,1..250
    Частота гармоники ≤1 МГц
    Фазовый сдвиг между каналами 0…360º
    Разрешение 1º (f≤200 кГц)
    Частотная модуляция
    Несущая частота частота канала А
    Модулирующий сигнал внутренний сигнал канала B или внешний сигнал
    Девиация частот 0…10%
    Выход синхронизации
    Форма сигнала меандр, время нарастания/спада ≤20 нс
    Амплитуда TTL или CMOS уровень
    низкий уровень < 0,3 В; высокий уровень > 4 В
    Частота частота SYNC = частоте выбранного канала
    частота SYNC=частота канала B при ЧМ
    Частотомер
    Частотный диапазон 1 Гц…100 МГц
    Амплитуда 200 мВп-п…20 Вп-п
  • Комплект поставки АНР-1105

    Наименование Количество
    1. Прибор 1
    2. Шнур питания 1
    3. Кабель BNC 1
    4. Измерительный кабель 1
    5. Руководство по эксплуатации 1
