Генераторы импульсов и сигналов

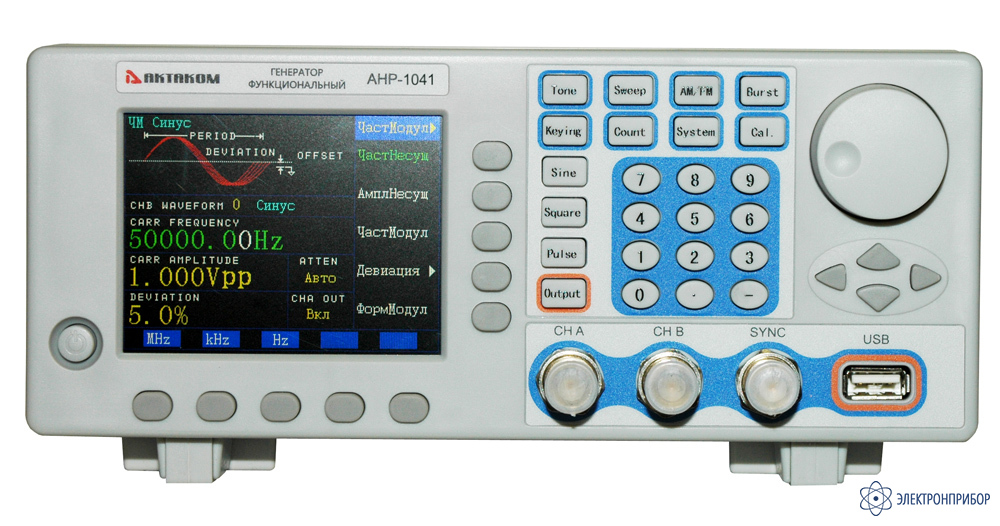

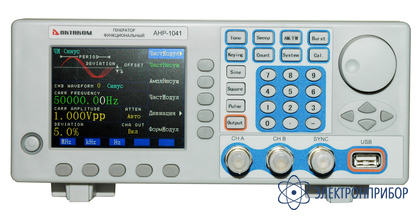

АНР-1041 — генератор функциональный

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Госреестр РФ

      50632-12

    • Производитель

      АКТАКОМ

    Назначение генератора АНР-1041:

    Генератор АНР-1041 предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.

    Особенности генератора АНР-1041:

    • прямой цифровой синтез
    • 2 канала
    • режим свипирования
    • режим выдачи пачек импульсов
    • виды модуляции: амплитудная модуляция, частотная модуляция, частотная манипуляция, амплитудная манипуляция, фазовая манипуляция
    • источник модуляции: внутренний, внешний
    • память: 40 групп настроек
    • выходной импеданс: 50 Ом, высокий
    • источник синхронизации: внутренний, внешний (TTL/CMOS уровень, низкий уровень <0,3 В, высокий: > 4 В)
    • встроенный частотомер 100 МГц
    • аттенюатор (канал А): 0.. 60 дБ c шагом 20 дБ
    • дисплей: графический, цветной ЖК TFT 5,7" с поддержкой отображения формы
    • интерфейс USB host, USB device, RS-232
    • питание: 220 В АС ±10%, 50 Гц±5%
    • потребляемая мощность: < 30ВА
    • габаритные размеры: 254x103x374 мм
    • масса: 3,15 кг
  • Технические характеристики генератора АНР-1041:

    Канал А

    Параметры сигнала
    • Форма сигнала: синус, меандр, импульс, DC
    • Длина записи: 3...16000 точек
    • Разрешение по амплитуде: 10 бит
    • Дискретизация: 180 Мвыб/с
      Частотные характеристики
    • Частота выходного сигнала: 40 мкГц...40 МГц (синус); 40 мкГц...5 МГц (иные)
    • Разрешение: 40 мГц (40 мГц...40 МГц); 40 мкГц (40 мкГц...1 кГц)
    • Точность установки частоты: ± 50 ppm
      Амплитудные характеристики
    • Амплитуда выходного сигнала: 2 мВпик...20 Впик (высокий импеданс)
    • Шаг установки амплитуды: 20 мВпик (для амплитуды >2В); 2 мВпик (для амплитуды <2В)
    • Точность установки амплитуды: ± (1%+2мВ) (f=1кГц, >5 мВскз)
    • Неравномерность: АЧХ: ±5% (<1 МГц); ±10% (1 МГц≤f≤15 МГц)
    • Встроенный амплитудный усилитель:

      Максимальная выходная мощность: 8 Вт (8 Ом), 2 Вт (50 Ом)

      Макисмальный выходной уровень: 30 Впик

      Диапазон частот: 1 Гц...200 кГц

      Смещение
    • Диапазон смещения: ±10 В (высокий импеданс)
    • Разрешение: 20 мВ
    • Точность: ± (1%+20 мВ)
      Свипирование
    • Тип свипирования по частоте: линейное
    • Тип свипирования по амплитуде: линейное
    • Диапазон свипирования: полный
    • Шаг свипирования: равен разрешению
    • Цикл свипирования: 10 мс…60 с
    • Направление свипирования: вверх, вниз, вверх-вниз
      Синусоида
    • Коэффициент гармоник: -50 дБн в диапазоне DC...1 МГц; -40 дБн в диапазоне 1 МГц…20 МГц; -35 дБн в диапазоне 20 МГц...40 МГц
    • Общие искажения: ≤0,5% (20Гц…200 кГц, 20 В пик)
      Меандр
    • Время нарастания/спада: ≤20 нс
    • Скважность: 50%
    • Выброс: ≤5%
      Импульс
    • Время нарастания/спада: ≤20 нс
    • Скважность: 1%...99%
    • Длительность импульса: 50 нс...5 с
    • Разрешение: 10 нс
    • Выброс: ≤5%
      Амплитудная модуляция
    • Источник модуляции: внутренний, внешний
    • Коэффициент модуляции: 0,0...200,0%
      Частотная модуляция
    • Источник модуляции: внутренний, внешний
    • Девиация частоты: 0...20%
      Фазовая манипуляция
    • Источник модуляции: внутренний, внешний
    • Фазовый сдвиг: 0..360°
    • Разрешение: 11,25º

    Канал B

    Параметры сигнала
    • Форма сигнала: 22 типа
    • Длина записи: 1024 точек
    • Разрешение по амплитуде: 8 бит
    • Дискретизация: 10 Мвыб/с
      Частотные характеристики
    • Частота выходного сигнала: 10 мГц...1 МГц (синус) 10 мГц...50 кГц (другие типы)
    • Разрешение: 10 мГц
    • Точность установки частоты: ± (10 ppm + 10 мГц)
      Амплитудные характеристики
    • Амплитуда выходного сигнала: 50 мВпик...20 Впик (высокий импеданс)
    • Шаг установки амплитуды: 20 мВпик
      Отношение к каналу A
    • Частота канала B
    • Возможность установки частоты канала B как гармоника от канала A
    • Номер гармоники: 0,1..250
    • Частота гармоники: ≤1 МГц
    • Фазовый сдвиг между каналами: 11,25º/шаг - грубо; 2º/шаг - точно
      Режим выдачи пачек
    • Режимы : непрерывный, одиночный
    • Диапазон: 10 мГц...1 МГц
    • Частота выдачи пачек: 40 мГц..500 кГц
    • Длительность: 1...65000 циклов
      Частотомер
    • Частотный диапазон: 1 Гц…100 МГц
    • Амплитуда: 100 мВпик…20 Впик
    • Диапазон: 1...4000000000
  • Комплект поставки АНР-1041

    Наименование Количество
    1. Прибор 1
    2. Шнур питания 1
    3. Кабель BNC 1
    4. Измерительный кабель 1
    5. Кабель USB 1
    6. Руководство по эксплуатации 1
