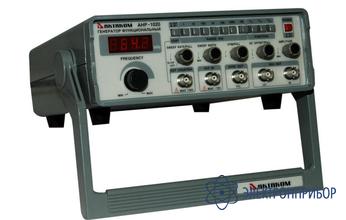

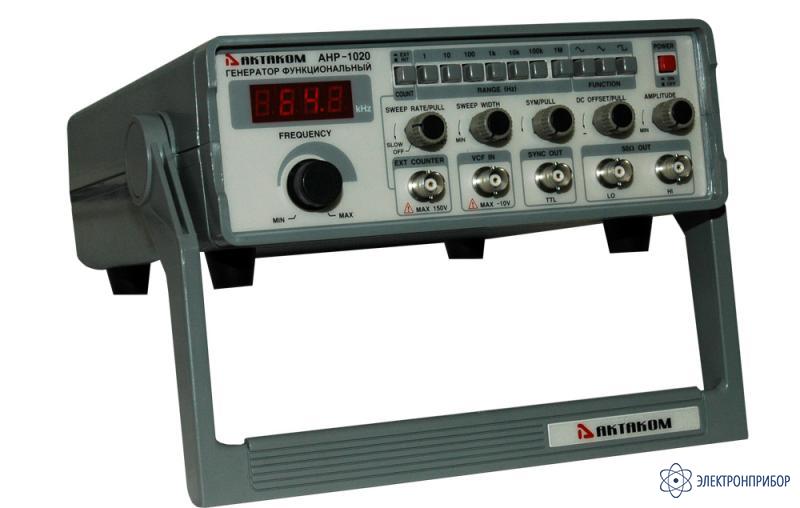

АНР-1020 — генератор функциональный

Сохранить в PDF Распечатать
    • Гарантия

      14 месяцев

    • Производитель

      АКТАКОМ

    Назначение прибора АНР-1020:

    Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.

    Особенности прибора АНР-1020:

    • форма выходного сигнала: синусоидальный, прямоугольный (меандр), импульсный, треугольный, пилообразный
    • режим свипирования
    • выходной импеданс: 50 Ом
    • встроенный частотомер: 5 Гц... 1 МГц
    • дисплей: 4 разряда, LED
    • питание: 220 В АС ±10%, 50/60 Гц
    • габаритные размеры: 265x80x230 мм
    • масса: 2 кг
  • Технические характеристики прибора АНР-1020:

    Параметр Значения
    Частота выходного сигнала 0,02 мГц...2 МГц (7 поддиапазонов)
    Амплитуда выходного сигнала (высокий импеданс):  выход H :
    ≤10 Впик (на нагрузке 50 Ом)
    ≤20 Впик (открытый вход)
    выход Lo :
    ≤1 Впик (на нагрузке 50 Ом)
    ≤2 Впик (открытый вход)
    Синусоидальный сигнал
     Коэффициент гармоник ≤1 % (5 Гц...20 кГц)
    Прямоугольный и импульсный сигнал
    Время нарастания ≤100 нс
    Коэффициент заполнения 50% (прямоугольный)
    20%..80% (импульсный)
    Треугольный сигнал
    Нелинейность ≤1% (@100 кГц)
    Свипирование
    Тип свипирования линейное
    Источник внутренний, внешний
    Диапазон 0,5 Гц...50 Гц
    Глубина свипирования 100:1
    Напряжение управления от внешнего источника 0...-10 В
    Смещение по постоянному току -10 В...+10 В (открытый вход)
    -5 В...+5 В (50 Ом)
    Встроенный частотомер
    Диапазон 5 Гц...1 МГц
    Чувствительность 100 мВ
    Максимальное входное напряжение 150 В
    Точность измерения 0,01%+1 е.м.р.
  • Комплект поставки АНР-1020

    Наименование Количество
    1. Прибор 1
    2. Шнур питания 1
    3. Инструкция по эксплуатации 1
