Генераторы импульсов и сигналов

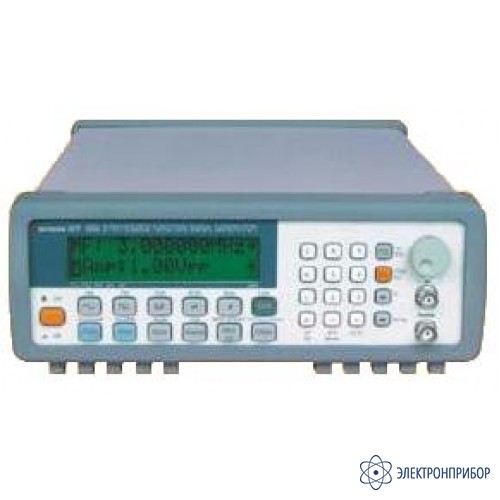

АНР-1010 — генератор сигналов
Код товара: 24129-
-
Гарантия
14 месяцев
-
Производитель
Назначение генератора АНР-1010:
Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.
Особенности генератора АНР-1010:
- Прямой цифровой синтез;
- Интерфейс GPIB (КОП);
- Функция памяти;
- Память на 10 функциональных настроек.
-
-
Технические характеристики генератора АНР-1010:
- Частота выходного сигнала 0,01 Гц ... 10 МГц;
- Амплитуда выходного сигнала:
1 мВп-п ... 10 Вп-п (50 Ом, f ≤ 10 МГц);
1 мВп-п ... 10 Вп-п (50 Ом, 10 МГц < f < 10 МГц);
2 мВп-п ... 20 Вп-п (1 МОм, f ≤ 10 МГц);
200 мкВп-п ... 6 Вп-п (1 МОм, 10 МГц < f ≤ 30 МГц). - Шаг регулировки амплитуды выходного сигнала 1 мВ;
- Форма выходного сигнала: синус, прямоугольник, импульс, треугольник, пилообразный, лестничный и др.; всего более 30 видов форм;
- Виды модуляции: немодулированный, качание частоты, AM (амплитудная), FM (частотная), FSK (частотная манипуляция), PSK (фазовая манипуляция);
- Кол-во точек, формирующих один период сигнала 8 ... 16000;
- Разрядность ЦАП 12 бит;
- Частота дискретизации 300 МГц;
- Шаг перестройки по частоте 10 мГц;
- Погрешность установки частоты <±0,0005%;
- Диапазон смещения постоянной составляющей ±10 В;
- Глубина AM модуляции 1 ... 120%.
Синусоидальный сигнал:
- Гармонические искажения –50 dBc;
- Нелинейные искажения ≤0,1%.
Прямоугольный сигнал:
- Время нарастания ≤25 нс;
- Коэффициент заполнения 20 ... 80%.
Модулирующий генератор (опция):
- Диапазон частот 1 Гц ... 1 МГц;
- Формы модулирующего сигнала: синус, прямоугольник, импульс, треугольник;
- Амплитуда 0,1 ... 6 Вп-п (600 Ом);
- Фазовый сдвиг относительно выхода основного генератора 0,1 ... 360,0°; шаг 0,1°.
Частотомер (опция):
- Частота входного сигнала 1 Гц...100 МГц;
- Стабильность ±1 ppm/d;
- Питание 220 ... 240 В АС ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц;
- Габаритные размеры 240 x 90 x 293 мм;
- Масса 2,5 кг.
-
Комплект поставки АНР-1010
№ Наименование Количество 1. Прибор 1 2. Шнур питания 1 3. Руководство по эксплуатации 1
