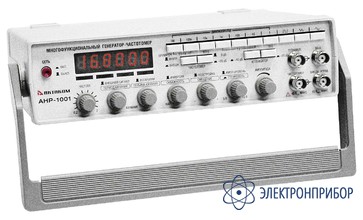

АНР-1001 — генератор синус, треугольник, прямоугольник, TTL/CMOS-импульс

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      27122-04

    • Производитель

      АКТАКОМ

    Описание:

    Генератор АНР-1002 предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной формы, а также импульсов ТТЛ/КМОПП уровней в диапазоне частот от 0,01 Гц до 5 МГц.

    • Выходной сигнал: синусоидальный, треугольный, прямоугольный, импульсы ТТЛ и КМОП уровней, DC.
    • Дисплей светодиодный индикатор, 6 разрядов.
    • Диапазон частот 0,01 Гц...5 МГц (8 поддиапазонов).
    • Режим качания частоты (линейное, логарифмическое) с регулируемой глубиной.
    • Регулировка амплитуды и скважности выходного сигнала.
    • Встроенный частотомер (5 Гц...50 МГц) с шестиразрядным светодиодным дисплеем.
    • Небольшие размеры.
    • Масса 1,8кг.
    • Габариты 261х71х211мм.
  • Технические характеристики:

    Диапазоны частот Разрешение индикатора Погрешность
    7...500 мГц 1 мГц Не нормируется
    0,5...5 Гц 0,01 Гц ± (3 %+2 е. м. р.*)
    5...50 Гц 0,1 Гц
    50...500 Гц 1 Гц ± (0.3 %+1 е. м. р.)
    0.5 Гц...5kГц 1 Гц/0.001 kГц
    5...50 kГц 0,001/0,01kГц ± (0.03.%+1 е. м. р.)
    50...500 kГц 0,01/0,1 kГц
    500 kГц...5 MГц 0,1 k/0,001 MГц

    *е. м. р. - номинальная цена единицы младшего разряда индикатора

    Характеристики и форма сигнала определены в пределах 10...100 % от максимального выходного диапазона. Погрешность нормирована как ± (% от установленного значения + кол-во единиц младшего разряда индикатора) при 23 °C ± 5 °C и относительной влажности 80 %.

    Основной выход:

    • Максимальный уровень выходного сигнала не менее 10 Впик-пик (на нагрузке 50 Ом), не менее 20 Впик-пик (на нагрузке 1 МОм).
    • Плавная регулировка выходного сигнала осуществляется в пределах 250 мВ ... 10 Впик-пик (на нагрузке 50 Ом), 500 мВ ... 20 Впик-пик (на нагрузке 1 МОм).
    • Ступенчатая регулировка осуществляется ступенями: –20 дБ, –40 дБ (- 60 дБ).
    • Сопротивление выхода 50 Ом ±10 % .
    • Смещение по постоянному току от –10 В до +10 В (на нагрузке 1 МОм), от –5 В до +5 В (на нагрузке 50 Ом).
    • Неравномерность уровня выходного напряжения в диапазоне частот относительно уровня на частоте 1 кГц не более ±12 % в диапазоне частот до 1 МГц, ±30 % в диапазоне частот 1...10 МГц.
    • Коэффициент гармоник синусоидального сигнала менее 2 % (в диапазоне от 10 Гц до 100 кГц).
    • Время нарастания/спада прямоугольного сигнала не более 30 нс (при максимальном выходном сигнале на нагрузке 50 Ом).
    • Скважность изменяется в пределах от 40 до 1 (50 % в положении регулятора КАЛ.).
    • Параметры сигнала ТТЛ уровня амплитуда не менее +3 В на нагрузке 1 МОм, время нарастания/спада не более 20 нс.

    Дополнительный режим "качания частоты":

    • Внутреннее линейное, логарифмическое.
    • Уровень выходного сигнала в диапазоне 0,3...4,5 В.
    • Внешнее через вход SWEEP-IN:
    • - диапазон частот от 0,2 Гц до 100 Гц (от 5 с до 10 мс)
      - глубина регулируемая, от 1:1 до 100:1
      - входной импеданс 14 кОм ±20%

    Параметры прибора в режиме измерения частоты:

    • Генератор опорной частоты
    • Частота 10 МГц.
    • Относительная погрешность установки опорной частоты (δ0) ±10-5
    Диапазоны измерений Разрешение Погрешность Чувствительность по входу
    5...999 Гц 1 Гц. ± (δ0+3 е. м. р.) 20 мВ сред. квадратич. знач.
    1...999,999 kГц 0.001 кГц
    1...20,0000 MГц 0.0001 MГц ± (δ0+1 е. м. р.)
    >20...50 MГц. 0.0001 MГц 60 мВ сред. квадратич. знач.
    • Напряжение питания 220 В ±10%, 50/60 Гц.
  • Комплект поставки АНР-1001

    Наименование Количество
    1. Прибор 1шт.
    2. Кабель питания
