АКС-4116 — генератор цифровых последовательностей

Сохранить в PDF Распечатать
    • Гарантия

      25 месяцев

    • Производитель

      АКТАКОМ

    Назначение АКС-4116:

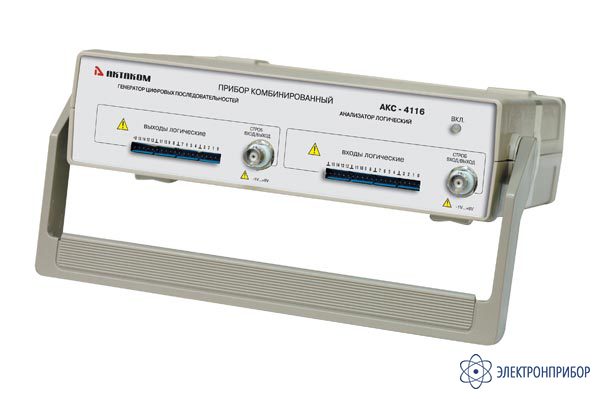

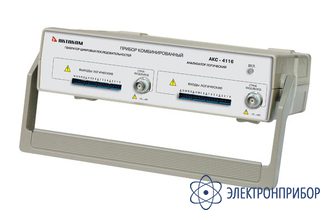

    АКС-4116 - комбинированный прибор (генератор цифровых последовательностей + логический анализатор) — приставка к компьютеру.

    Два независимых прибора в одном:

    • 16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода.
    • Логический анализатор предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц, а также может быть использован в качестве цифрового регистратора данных. Генератор паттернов предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера

    ЛОГИЧЕСКИЙ АНАЛИЗАТОР:

    • Асинхронный/метасинхронный/синхронный сбор данных.
    • Внутреннее/внешнее тактирование.
    • Измерение с помощью курсоров и меток .
    • Навигация по буферу данных.
    • Представление массива данных в табличном виде (шестнадцатеричный код), импорт, экспорт во внешние процессоры электронных таблиц (MS Excel).
    • Гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем.
    • Отображение 2 групп каналов с текстовым обозначением состояния группы.
    • Поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей
    • Выбор единиц измерения.
    • Наложение систем масок на каждую выборку массива данных (логический фильтр).
    • Масштабирование временной шкалы.
    • Запись/чтение данных/изображения в файл.
    • Сохранение настроек.
    • Масса - 1кг.
    • Габариты - 260х210х70мм.
  • ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

    Генератор цифровых последовательностей

    • 6 цифровых каналов.
    • Длина памяти на канал 256 кбит.
    • Частота внутреннего тактирования 2 Гц...100 МГц.
    • Частота внешнего тактирования до 50 МГц.
    • Амплитуда выходного напряжения 1,8...4,3 В шаг 1,2 мВ.
    • Нагрузка выходов цифровых каналов: 200 Ом, 20 пФ.
    • Внешняя синхронизация.
    • Запуск внешних устройств.
    • Напряжение на входах внешнего тактирования и синхронизации –1...+6 В.
    • Регулируемые пороги срабатывания при внешней синхронизации/тактировании.
    • Питание +6 В / ~220 В / 50 Гц, 15 Вт.
    • Интерфейс USB 1.1.

    ЛОГИЧЕСКИЙ АНАЛИЗАТОР:

    • 16 входных каналов.
    • Объем буфера до 2 М выборок на каждый канал.
    • Произвольная регулировка предзаписи и послезаписи.
    • Частота внутреннего тактирования 2,5 кГц…200 МГц.
    • Частота внешнего тактирования 3 МГц…37,5 МГц (метасинхронный режим).
    • Синхронный сбор данных 10 Гц ... 25 МГц.
    • Шаг частот дискретизации 1; 2; 5.
    • Установки порогов срабатывания по входам –1,8...+6,9 В (с дискретностью 100 мВ).
    • Условия синхронизации: запуск по фронту, запуски по шаблону, запуск "Шаблон ИЛИ Фронт", "Шаблон И Фронт", запуск "Шаблон, ЗАТЕМ Фронт", "Фронт, ЗАТЕМ ШАБЛОН", запуск по длительности в различных комбинациях режимы запуска: безусловный, условный, однократный режим, самописец.

    ТРЕБОВАНИЯ К КОМПЬЮТЕРУ:

    • USB 1.1.
    • Установленная операционная система Windows XP.
    • Видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет.
    • Для использования звуковых сообщений программы необходимы звуковая плата и колонки.
    • Для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб.
  • Комплект поставки АКС-4116

    Наименование Количество
    1. AKC-4116 модуль 1шт.
    2. Блок питания 1шт.
    3. USB кабель для соединения с ПК 1шт.
    4. Набор соединительных проводов 1шт.
    5. Краткое руководство по установке и паспорт 1шт.
    6. Руководство по эксплуатации и программное обеспечение под Windows XP (компакт-диск) 1шт.
