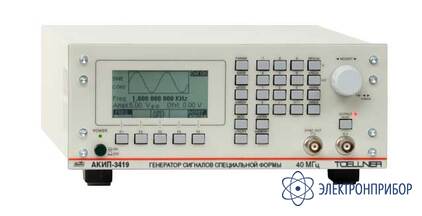

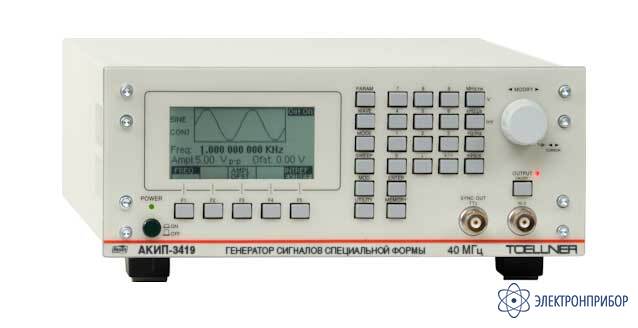

АКИП-3419 — генератор сигналов специальной формы

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности генератора сигналов специальной формы АКИП-3419:

    • 1 канал;
    • Диапазон частот: 1 мкГц – 40 МГц (синус, прямоугольник);
    • Разрешение по частоте 1 мкГц;
    • Разрядность ЦАП 14 бит; память 1 МБ;
    • Использование прямого цифрового синтеза (DDS);
    • Внутренний опорный генератор: ±2*10-5;
    • Стандартные формы сигнала (4 вида): синусоидальный, прямоугольный, треугольный/пила, импульс;
    • Режим формирования сигнала произвольной формы до 80 МГц;
    • Виды модуляции: АМ, ЧМ, ЧМн;
    • Режим: ГКЧ (свипирование), формирование пакета (Burst) 2 …999999 циклов, нач. фаза - 360°…+360°;
    • Синхронизация (вход и выход);
    • Интерфейс GPIB, RS-232, USB;
    • ПО для формирования сигналов СПФ (EasyWave);
    • Графический ЖК-дисплей.
  • Технические характеристики генератора сигналов специальной формы АКИП-3419:

    Параметр Значение
    Выходные параметры
    Частотный диапазон (для синуса) 1 мкГц – 40 МГц
    Разрешение 1 мкГц
    Погрешность установки частоты ±2*10-5
    Выходной уровень (50 Ом) 10 мВ - 10 Впик-пик (≤ 10 МГц)
    Выходное сопротивление 50 Ом
    Синусодиа
    Коэффициент гармоник <-65 дБн от 0 до 20 кГц,
    <-60 дБн свыше 20 кГц до 100 кГц,
    <-45 дБн свыше 100 кГц до 5 МГц,
    <-30 дБн свыше 5 МГц до 40 МГц.
    Негармонические искажения <-65 дБн от 0 до 1 МГц
    Постоянное смещение
    Диапазон <-65 дБн от 0 до 1 МГц
    Погрешность установки ±1% ± 10 мВ при 50 Ом
    Частотный диапазон 1 мкГц – 40 МГц
    Время нарастания/спада < 8 нс
    Выброс < 3%
    Перестраиваемая скважность 20 – 80%
    Погрешность установки скважности ±1 % (для скважности 20 – 80 %)
    Пила, треугольник
    Диапазон частот 500 мкГц – 10 МГц
    Длительность импульса от 50 нс
    Время нарастания/спада < 8 нс
    Выброс < 3%
    Произвольная форма (СПФ)
    Длина памяти 2…1000000 точек
    Разрешение ЦАП 14 бит
    Частота дискретизации 80 МГц (макс.)
    Разрешение 4 разряда (0,1 нс)
    Пакетный режим
    Формы сигналов синус, прямоугольник, пила, СПФ, импульс
    Виды запуска по счету (2 … 999999 циклов), непрерывный, по строб-импульсу
    Начальная/конечая фаза 0° - +360°
    Источник синхронизации внешний, внутренний, ручной
    АМ, ЧМ
    Формы несущей синус, прямоугольник, пила
    Модулирующее колебание (внутреннее) синус, прямоугольник, пила, шум, СПФ (10 мГц - 20 кГц)
    Коэффициент АМ 0 - 100 % (АМ)
    ЧМН
    Формы несущей синус, прямоугольник, пила
    Модулирующее колебание (внутреннее) прямоугольник (скважность 50 %,10 мГц – 1 МГц)
    ГКЧ
    Время качания 10 мс - 500 с
    Закон качания линейный или логарифмический
    Тип качания возрастание или убывание
    Источник синхронизации внешний, внутренний, ручной
    Параметры дополнительных входов/выходов
    Вход внешней синхронизации входной уровень: TTL; длительность импульса: > 20 нс;
    входное сопротивление: 10 кОм; максимальная частота: 20 МГц
    Выход SYNC выходной уровень: TTL;
    выходное сопротивление: 50 Ом
    Вход / выход опорной частоты уровень: TTL, входное/ выходное сопротивление: 1 кОм/ 50 Ом
    Общие данные
    ЖК-дисплей графический ЖК дисплей
    Напряжение питания 90…264 В, 47…63 Гц (40 ВА)
    Габаритные размеры 224 × 88 × 357 мм
    Масса 3,2 кг
  • Комплект поставки АКИП-3419

    Наименование Количество
    1. Генератор сигналов специальной формы АКИП-3419 1
    2. Сетевой шнур 1
    3. Руководство по эксплуатации 1
