Генераторы импульсов и сигналов

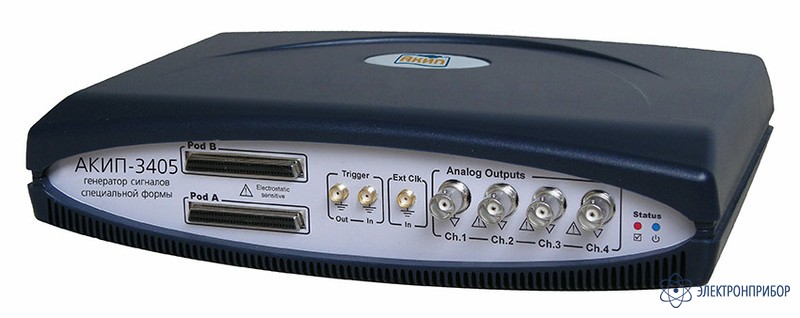

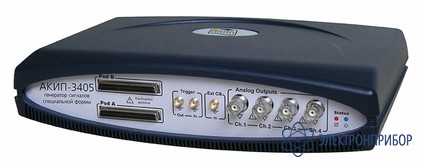

АКИП-3405 (256 K) — USB генератор сигналов произвольной формы

Код товара: 25298
    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности генератора сигналов АКИП-3405 (256 K):

    • 4 канала;
    • Генератор произвольной формы по технологии ARB и прямого цифрового синтеза по технологии DDS;
    • Диапазон частот: 0,003645 Гц … 100 МГц;
    • Генерация до 349.504 форм выходного сигнала;
    • Разрядность ЦАП: 16 бит – режим ARB; 36 бит – режим DDS;
    • Частота дискретизации до 1 ГГц (в режиме интерполяции);
    • Максимальная длина памяти для формирования сигнала 256 kБ;
    • Режим формирования произвольного сигнала из различных сегментов (1… 1024) с возможностью циклического повторения сегмента в последовательности (1…4.294.967.295);
    • Возможность формирования сигнала по заданной математической формуле;
    • Возможность формирования одного сигнала из нескольких составляющих компонент путем математических функций;
    • Цифровая модуляция: M-ASK, M-FSK, M-PSK, BPSK, QPSK;
    • Опциональный генератор кодовых последовательностей;
    • Поддержка мультиканального (до 8 внешних генераторов) синхронного режима работы при помощи шины SCSI;
    • Синхровход и синхровыход, интерфейс USB;
    • ПО для формирования сигналов произвольной формы;
    • Настольное исполнение.
  • Технические характеристики генератора сигналов АКИП-3405 (256 K):

    Параметр Значения
    Выходные параметры
    Число выходных каналов 4
    Выходной уровень 20 Впик на нагрузке 1 МОм
    10 Впик на нагрузке 50 Ом
    Ослабление сигнала 1; 2 ; 4 и 8 раз
    Диапазон частот (синус) 0,003645 Гц …100 МГц
    Время нарастания до 800 пс
    Выброс на вершине прямоугольного сигнала Не более 10%
    Виды выходного сигнала Синус, треугольник, меандр, импульс, пила, Sin X/X, Гауссовский и экспоненциальный сигналы, шум (8 типов шумовых сигналов), постоянное напряжение
    Погрешность установки уровня синусоидального сигнала на частоте 1 кГц ±(1%+1 мВпик)
    Неравномерность АЧХ относительно 1 кГц, при уровне 1 Вскз 0,1 дБ при частоте менее 100 кГц,
    0,15 дБ для частот от 100 кГц до 5 МГц,
    0,25 дБ для частот от 5 МГц до 20 МГц,
    0,35 дБ для частот от 20 до 50 МГц
    1 дБ для частот от 50 до 100 МГц
    Погрешность установки временных параметров ± (1*10-6 +1/Fд), где Fд – установленная частота дискретизации
    Постоянное смещение ±4,995 В
    Произвольная форма
    Диапазон частот 0, 003645 Гц …125 МГц
    Частота дискретизации 250 МГц реального времени
    500 МГц с интерполяцией 2 раза
    1 ГГц с интерполяцией 4 и 8 раз
    Число форм выходного сигнала до 349.504 форм выходного сигнала
    Частота дискретизации 1,5 Гц…500 МГц
    Длина памяти 256 kб для режима ARB;
    128 kб для режима DDS
    Цифровые фильтры НЧ, НЧ, ПФ и РФ (Баттерворта, Чебышева, инверсный Чебышева, Эллиптический, Бесселя)
    Разрешение по вертикали 16 бит
    Последовательный режим
    Количество сегментов 1...1024
    Количество повторений сегментов 1…4.294.967.295 или «до бесконечности» (цикл повторений замкнутый «по кольцу»)
    Минимальная длительность сегмента 16 нс
    Модуляция
    Виды модуляции PSK, BPSK, QPSK, PI/4 DQPSK, 8PSK, 16PSK, 16QAM, 64QAM, 256QAM, пользовательская
    Несущая Стандартная или произвольная форма
    Скорость передачи до 1 МГц
    Логический генератор кодовых последовательностей (опция)
    Число каналов 36
    Частота дискретизации 125 МГц для побитовой последовательности
    250 МГц для последовательности заданной длины
    Длина памяти до 256 kб
    Число банков программирования 2
    Режимы генерации Параллельный; 1, 2 и 4-проводный последовательный
    Общие данные
    Напряжение питания 12 В пост
    Габаритные размеры 212 × 88 × 415 мм
    Масса 0,7 кг
  • Комплект поставки АКИП-3405 (256 K)

    Наименование Количество
    1. Прибор 1
    2. Сетевой шнур 1
    3. Блок питания 1
    4. Руководство по эксплуатации 1
    5. Программное обеспечение 1
  • Дополнительная комплектация АКИП-3405 (256 K)
