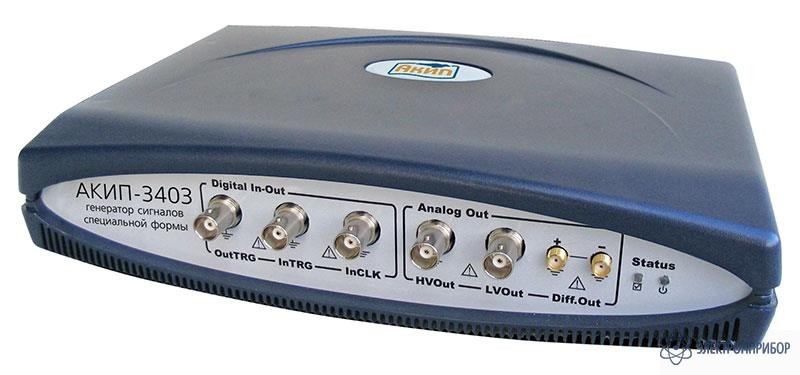

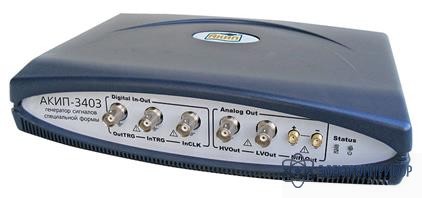

АКИП-3403/1 (4 M) — USB генератор сигналов произвольной формы (вариант для монтажа в 19

Код товара: 31369

    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности USB генератора сигналов произвольной формы АКИП-3403/1 (4 M)

    • Генератор произвольной формы по технологии ARB и прямого цифрового синтеза по технологии DDS
    • Диапазон частот: 0,007Гц … 125 МГц
    • Генерация до 349.504 форм выходного сигнала
    • Разрядность ЦАП: 16 бит – режим ARB; 36 бит – режим DDS
    • Частота дискретизации до 500 МГц (множитель кратной частоты 1…65.532)
    • Максимальная длина памяти для формирования сигнала 4 МБ
    • Режим формирования произвольного сигнала из различных сегментов
    • (1… 1024) с возможностью циклического повторения сегмента в последовательности (1…4.294.967.295)
    • Возможность формирования сигнала по заданной функции
    • Возможность формирования одного сигнала из нескольких составляющих компонент путем математических функций
    • Цифровая модуляция: M-ASK, M-FSK, M-PSK, BPSK, QPSK
    • Аналоговый выход: без фильтрации, фильтр 65МГц, 146МГц, 225МГц
    • Поддержка мультиканального (до 8 каналов) синхронного режима работы при помощи шины SCSI
    • Синхровход и синхровыход, интерфейс USB
    • ПО для формирования сигналов произвольной формы
    • Исполнение для монтажа в 19'' стойку

  • Технические характеристики USB генератора сигналов произвольной формы АКИП-3403/1 (4 M):

    Параметр Значение
    Выходные параметры
    Выходной канал Низкое напряжение Высокое напряжение Дифференциальный
    Выходной уровень 3 Впик на нагрузке 50 Ом 12 Впик на нагрузке 50 Ом, ограничения тока 200 мкА и 10 мА 6 Впик на нагрузке 1000 Ом
    Ослабление сигнала 1; 2 ; 4 и 8 раз
    Диапазон частот (синус) 0,00727 Гц …125 МГц
    Время нарастания до 2,5 нс
    Выброс на вершине прямоугольного сигнала Не более 10%
    Виды выходного сигнала Синус, треугольник, меандр, импульс, пила, Sin X/X, Гауссовский и экспоненциальный сигналы, шум (8 типов шумовых сигналов), постоянное напряжение
    Погрешность установки уровня синусоидального сигнала на частоте 1 кГц ±(1%+1 мВпик)
    Неравномерность АЧХ относительно 1 кГц, при уровне 1 Вскз 0,1 дБ при частоте менее 100 кГц
    0,15 дБ для частот от 100 кГц до 5 МГц
    0,25 дБ для частот от 5 МГц до 20 МГц
    0,35 дБ для частот от 20 до 50 МГц
    1 дБ для частот от 50 до 125 МГц
    Погрешность установки временных параметров ± (1х10-6 +1/Fд), где Fд – установленная частота дискретизации
    Постоянное смещение ±4,995 В
    Произвольная форма
    Диапазон частот 0,00727 Гц …125 МГц
    Число форм вых. сигнала до 349.504 форм выходного сигнала
    Частота дискретизации 1,5 Гц…500 МГц
    Длина памяти 4 Мб
    Цифровые фильтры НЧ, НЧ, ПФ и РФ (Баттерворта, Чебышёва, инверсный Чебышёва, Эллиптический, Бесселя)
    Разрешение по вертикали 16 бит
    Последовательный режим
    Количество сегментов 1…1024
    Количество повторений сегментов 1…4.294.967.295 или «до бесконечности» (замкнутый «по кольцу» цикл повторений)
    Мин. длительн. сегмента 8 нс
    Модуляция
    Виды модуляции PSK, BPSK, QPSK, PI/4 DQPSK, 8PSK, 16PSK, 16QAM, 64QAM, 256QAM, пользовательская
    Несущая Стандартная или произвольная форма
    Скорость передачи до 1 МГц
    Общие данные
    Напряжение питания 12 В пост
    Габаритные размеры 212 × 88 × 415 мм
    Масса 0,7 кг

  • Комплект поставки АКИП-3403/1 (4 M)

    № Наименование Количество
    1. USB генератор сигналов произвольной формы (вариант для монтажа в 19" стойку) АКИП-3403/1 (4 M) 1
    2. Блок питания 1
    3. Сетевой шнур 1
    4. Руководство по эксплуатации 1
    5. Программное обеспечение 1

  • Дополнительная комплектация АКИП-3403/1 (4 M)
